3 Betriebsart Maschine 50
Vergrößern, Verkleinern, Bildausschnitt wählen
Bei dem Aufruf der „Lupe“ erscheint
ein „rotes Rechteck“ zur Auswahl des
Bildausschnitts.
Bildausschnitt:
■ vergrößern: „Seite vor“
■ verkleinern: „Seite zurück“
■ verschieben: Cursortasten
Lupen-Einstellung per Touch-Pad
Voraussetzung: Simulation im „Stopp-Zustand“
Cursor auf einer Ecke des Bildausschnitts positio-
nieren
bei gedrückter linker Maustaste Cursor auf die ge-
genüberliegende Ecke des Bildausschnitts ziehen
Rechte Maus-Taste: zurück zur Standardgröße
Standard-Einstellungen: siehe Softkey-Tabelle
Lupe verlassen
Nach einer starken Vergrößerung können Sie „Werk-
stück maximal“ oder „Arbeitsraum“ einstellen, um
dann einen neuen Bildausschnitt zu wählen.

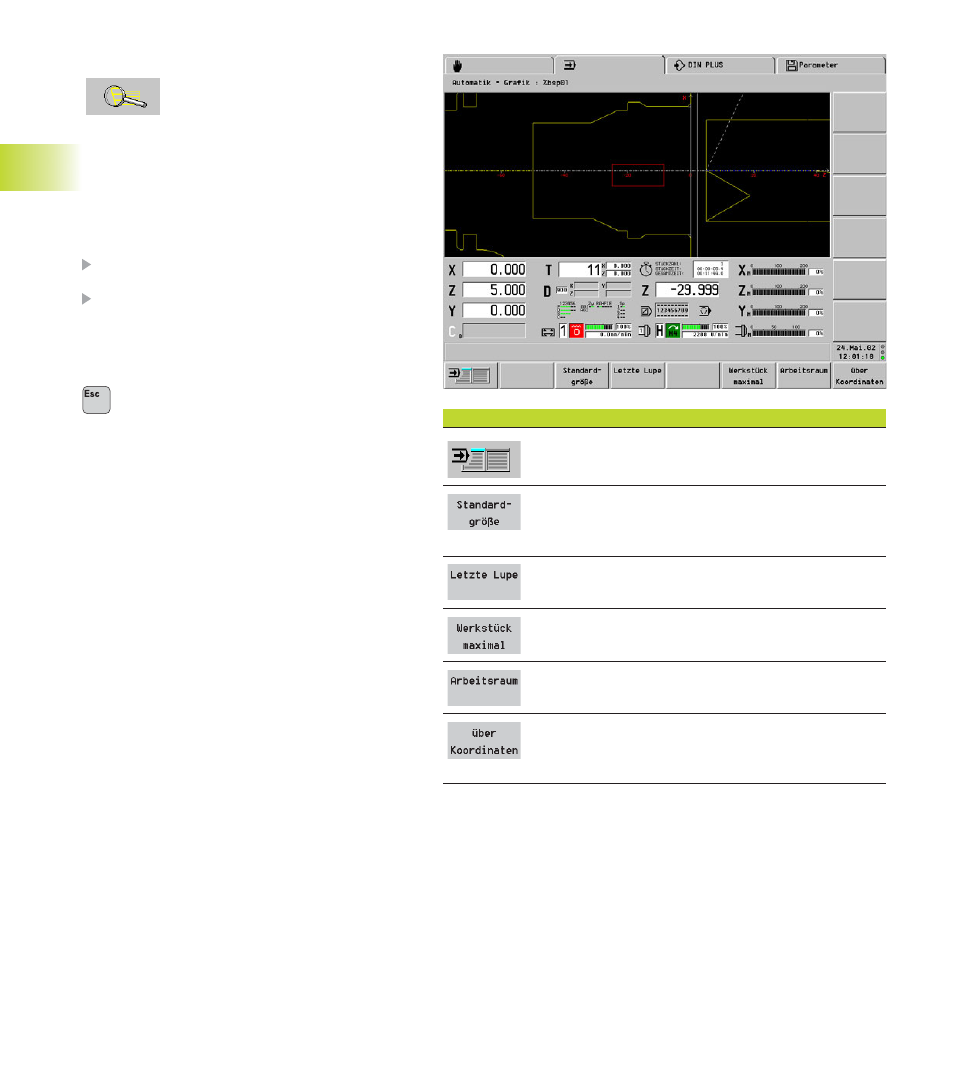

Softkeys
Zurück zur Satzanzeige
Hebt die letzten Vergrößerungen/Einstellungen auf
und zeigt die zuletzt gewählte Standardeinstellung
„Werkstück maximal“ oder „Arbeitsraum“ an.
Hebt die letzte Vergrößerung/Einstellung auf. Sie kön-
nen „Letzte Lupe“ mehrfach betätigen.
Zeigt das Werkstück in der größtmöglichen Darstel-
lung an.
Zeigt den Arbeitsraum, inclusive Werkzeug-Wech-
selpunkt, an.
In der Dialogbox „Koordinatensystem“ stellen Sie die
„Ausmaße“ des Simulationsfensters und die Position
des Werkstück-Nullpunkts ein.
