HEIDENHAIN CNC Pilot 4290 - Handbuch (Seite 368)

7 Parameter und Betriebsmittel 356
7.5 Bearbeit
ungs-P
ar
amet
er
Fortsetzung nächste Seite
AAG – Definition der Anfahrart: entsprechende Bearbeitungs-Para-
meter; Wechselposition: eingestellter Werkzeugwechselpunkt
■ 2: Anfahren des Werkzeugwechselpunktes mit G14.
■ 3: Anfahren einer berechneten Wechselposition mit G0 – TURN
PLUS berechnet anhand des aktuellen und des folgenden Werk-
zeugs die optimale Wechselposition
■ Drehzahlbegrenzung [SMAX]: globale Drehzahlbegrenzung – Sie
können im „Programmkopf“ des TURN PLUS-Programms eine
kleinere Drehzahlbegrenzung definieren (siehe „
6.2.2 Programm-
kopf“).

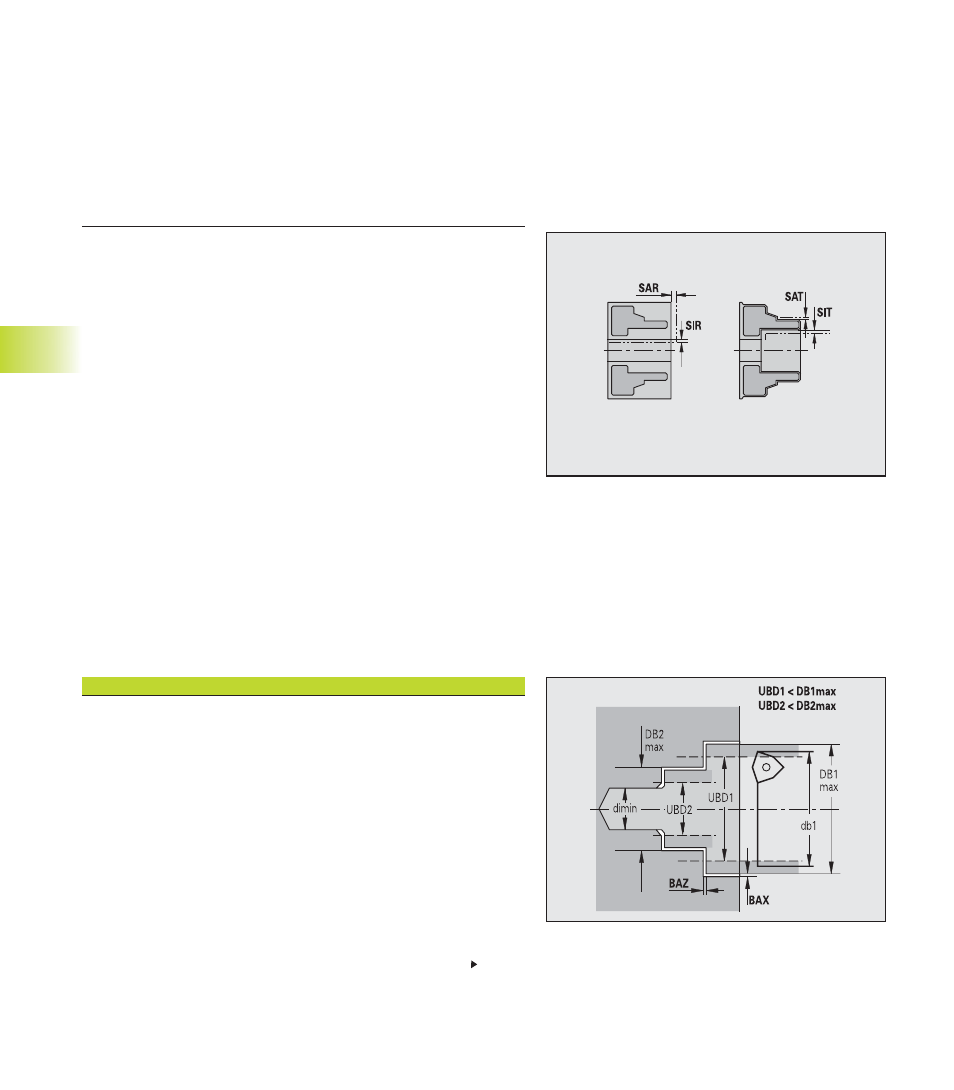

Globale Sicherheitsabstände
■ Außen auf Rohteil [SAR] – Abstand auf das äußere Rohteil
■ Innen auf Rohteil [SIR] – Abstand auf das innere Rohteil
■ Außen auf bearbeitetes Teil [SAT] – Abstand auf das äußere vor-
bearbeitete Werkstück
■ Innen auf bearbeitetes Teil [SIT] – Abstand auf das innere vorbe-
arbeitete Werkstück
TURN PLUS berücksichtigt SAR/SIR bei allen Drehschruppbearbei-
tungen und beim zentrischen Vorbohren.
SAT/SIT gilt bei vorbearbeiteten Werkstücken für:
■ die Fertigbearbeitung
■ das Stechdrehen
■ das Konturstechen
■ das Einstechen
■ das Gewindeschneiden
■ das Messen
3 – Zentrisches Vorbohren
Vorbohren – Werkzeugwahl, Aufmaße
Das Vorbohren erfolgt in maximal 3 Stufen:
■ 1. Vorbohrstufe (Grenzdurchmesser UBD1)
■ 2. Vorbohrstufe (Grenzdurchmesser UBD2)
■ Fertigbohrstufe
■ 1. Bohrgrenzdurchmesser [UBD1]
■ 1. Vorbohrstufe: wenn UBD1 < DB1max
■ Werkzeugwahl: UBD1 <= db1 <= DB1max
■ 2. Bohrgrenzdurchmesser [UBD2]
■ 2. Vorbohrstufe: wenn UBD2 < DB2max
■ Werkzeugwahl: UBD2 <= db2 <= DB2max
■ Fertigbohren erfolgt bei: dimin <= UBD2
■ Werkzeugwahl: db = dimin
