6 TURN PLUS
252

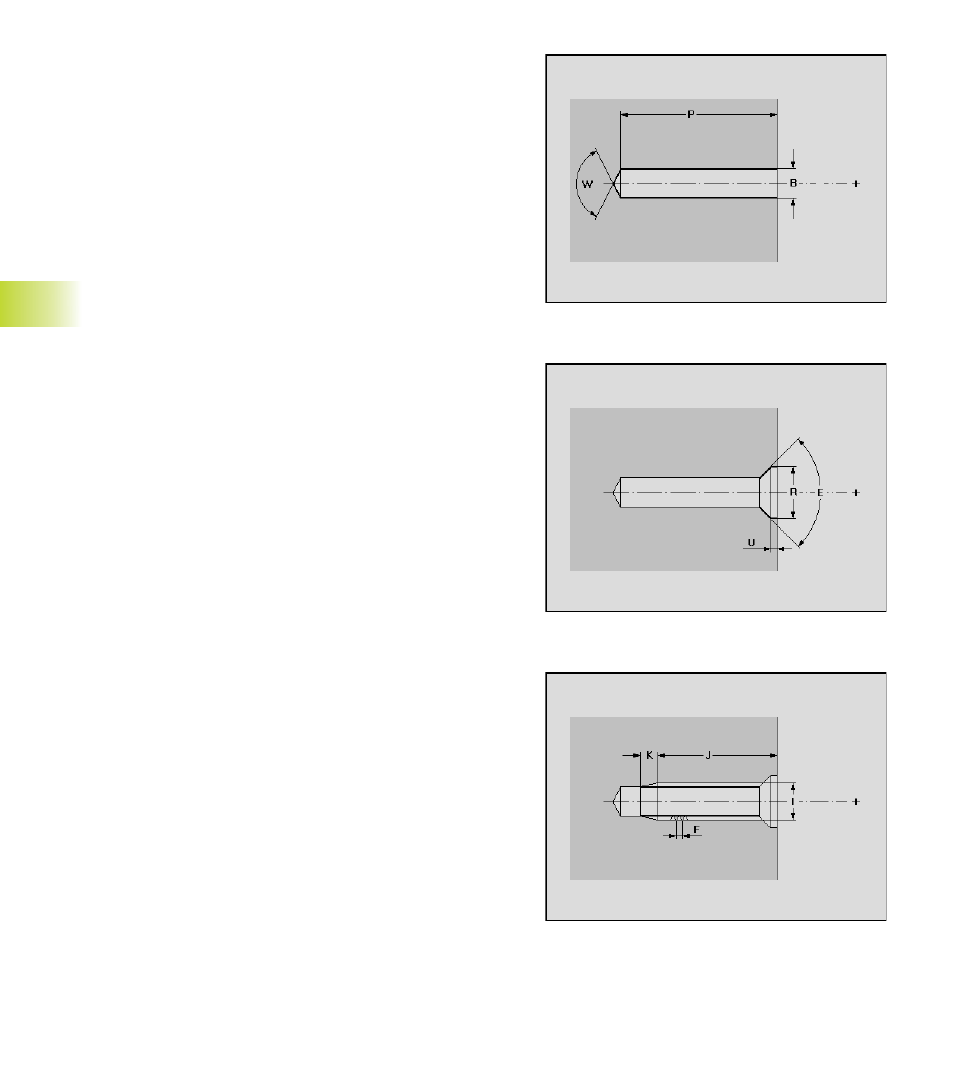

Parameter Kernbohrung
B:
Bohrdurchmesser
P:
Bohrtiefe (Tiefe von Bohrung und Senkung – ohne Bohr-
und Zentrierspitze)
W:
Spitzenwinkel
■
W=0°: die AAG generiert bei dem Bohrzyklus eine
„Vorschubreduzierung (V=1)“
■
W>0°: Spitzenwinkel
Passung: H6...H13 oder „ohne Passung“ (siehe „
6.15.6 Bohren“)
6.6 C-A
c
hs-K
ont
ur
en
Parameter Senkung
R:
Senkdurchmesser
U:
Senktiefe
E:
Senkwinkel
Parameter Gewinde
I:
Nenn-Durchmesser
J:
Gewindetiefe
K:
Gewindeanschnitt (Auslauflänge)
F:
Gewindesteigung
Gangart: Rechts-/Linksgewinde
