1 Einführung und Grundlagen 2
1
.1 Der CNC PIL
O
T

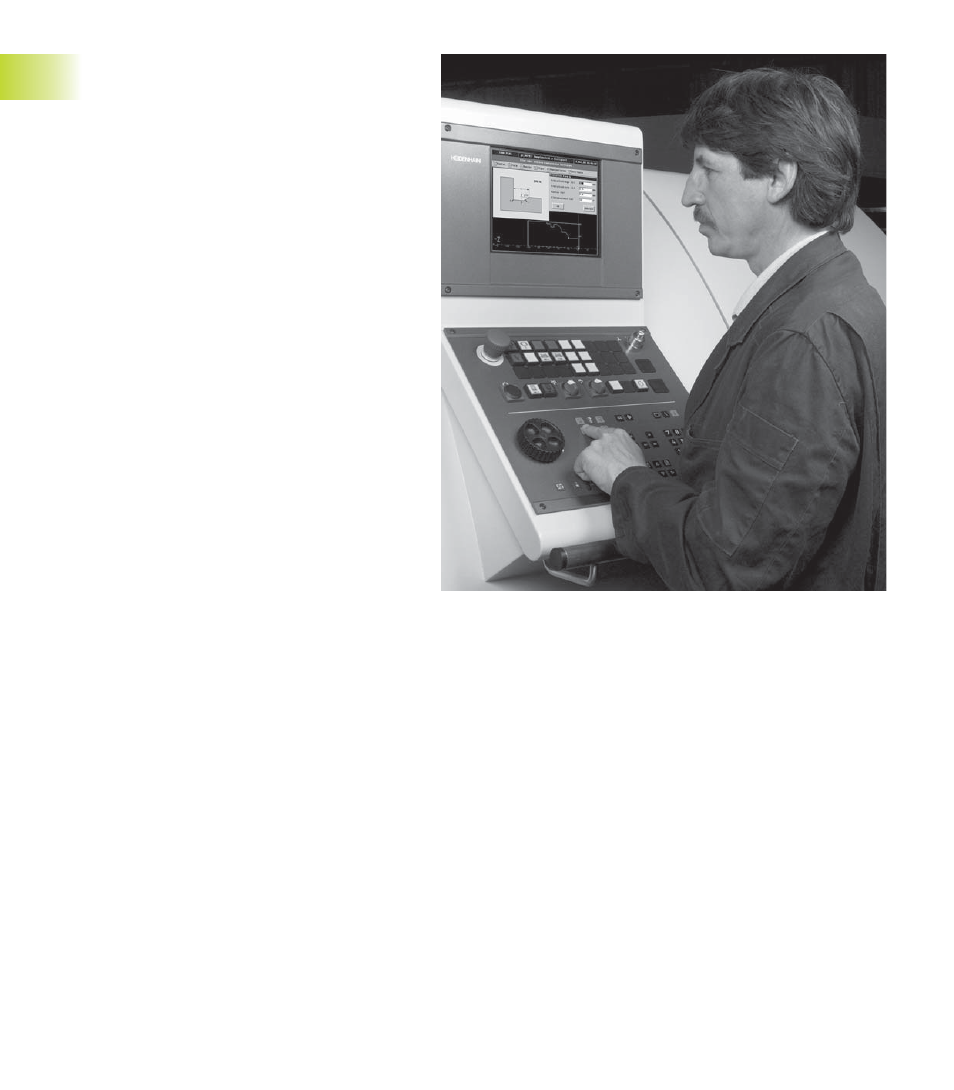

1.1 Der CNC PILOT
Der CNC PILOT ist eine Bahnsteuerung für Drehma-
schinen und Drehzentren. Außer Drehbearbeitun-
gen können Sie Fräs- und Bohrbearbeitungen mit
der C- oder Y-Achse ausführen. Der CNC PILOT un-
tersützt die parallele Bearbeitung von bis zu 4 Werk-
stücken in der Programmierung, dem Test und der
Produktion. Die Komplettbearbeitung wird unter-
stützt bei Drehmaschinen mit:
■ rotierender Abgreifeinrichtung
■ verfahrbarer Gegenspindel
■ mehreren Spindeln, Schlitten und Werkzeug-
trägern
Der CNC PILOT steuert bis zu 6 Schlitten, 4 Spindeln
und 2 C-Achsen.
Programmierung
Abhängig vom Teilespektrum und abhängig von Ih-
rer Organisation wählen Sie die für Sie günstigste
Form der Programmierung.
In TURN PLUS beschreiben Sie die Roh- und Fertig-
teilkontur Ihres Werkstücks grafisch interaktiv. Da-
nach rufen Sie die Automatische Arbeitsplan-Gene-
rierung (AAG) auf und erhalten das NC-Programm
vollautomatisch „auf Knopfdruck“. Alternativ steht
die Interaktive Arbeitsplan-Generierung (IAG) zur Ver-
fügung. Bei der IAG bestimmen Sie die Reihenfolge
der Bearbeitung, führen die Werkzeugwahl durch
und beeinflussen die Technologie der Bearbeitung.
Jeder Arbeitsschritt wird in der Kontrollgrafik darge-
stellt und ist sofort korrigierbar. Das Ergebnis der
Programmerstellung mit TURN PLUS ist ein struktu-
riertes DIN PLUS Programm.
TURN PLUS minimiert die Eingaben – setzt aber die
Beschreibung der Werkzeuge und der Schnittdaten
voraus.
Erzeugt TURN PLUS aufgrund der technologischen
Anforderungen nicht das optimale NC-Programm
oder steht bei Ihnen die Reduzierung der Fertiguns-
zeit im Vordergrund, programmieren Sie das NC-Pro-
gramm in DIN PLUS oder optimieren das von TURN
PLUS erzeugte DIN PLUS Programm.
DIN PLUS unterstützt die Trennung der geometri-
schen Beschreibung von der Bearbeitung des Werk-
stücks. In DIN PLUS stehen leistungsfähige Bearbei-
tungszyklen zur Verfügung. Die „vereinfachte Geo-
metrie-Programmierung“ übernimmt die Berech-
nung von Koordinaten, wenn die Zeichnung nicht
NC-gerecht vermaßt ist.
Alternativ bearbeiten Sie in DIN PLUS das Werkstück mit Linear-
und Zirkularbewegungen und einfachen Drehzyklen, wie in der her-
kömmliche DIN-Programmierung.
Sowohl TURN PLUS als auch DIN PLUS unterstützen Bearbeitungen
mit der C- oder Y-Achse und die Komplettbearbeitung.
In der Grafischen Simulation kontrollieren Sie die NC-Programme
unter realistischen Bedingungen. Der CNC PILOT stellt die Bearbei-
tung von bis zu 4 Werkstücken im Arbeitsraum dar. Dabei werden
Roh- und Fertigteile, Spannmittel und Werkzeuge maßstabsgerecht
dargestellt.
Die Programmierung und den Test der NC-Programme nehmen Sie
direkt an der Maschine – auch parallel zum Produktionsbetrieb – vor.
Unabhängig davon, ob Sie einfache oder komplexe Teile fertigen,
Einzelteile erstellen, eine Serie fertigen oder Großserien auf Dreh-
zentren fertigen, bietet der CNC PILOT immer die richtige Unter-
stützung.
