8.1 W
e
rk
z
eug-D
at
enbank
Parameter Fräswerkzeuge
Parameter Dialogbox 1
G
S
TP
ID: Werkzeug-Identnummer
•
•
•
X-, Z-, Y-Maß (xe, ze, ye): Einstellmaße
•
–
–
Durchm (df): Fräserdurchmesser vorn
•
•
•
Durchm (d1): Fräserdurchmesser
•
•
•
Breite (fb): Fräserbreite
•
•
•
Winkel (fw): Fräserwinkel
•
•
•
E.Tiefe (et): maximale Eintauchtiefe
•
•
–
LageWin (rw): Lagewinkel
•
•
–
X-, Z-, Y-Korr (DX, DZ, DY): Korrekturwerte
(maximal +/– 10 mm)
•
–
–
D-Korr (DD): Korrektur Fräserdurchmesser
•
–
–
Drehri.: Spindel-Drehrichtung
•
–
•
SchnLän (sl): Schneidenlänge des Fräsers
•
•
•
Zähnezahl des Fräsers
•
–
•
Fortsetzung nächste Seite

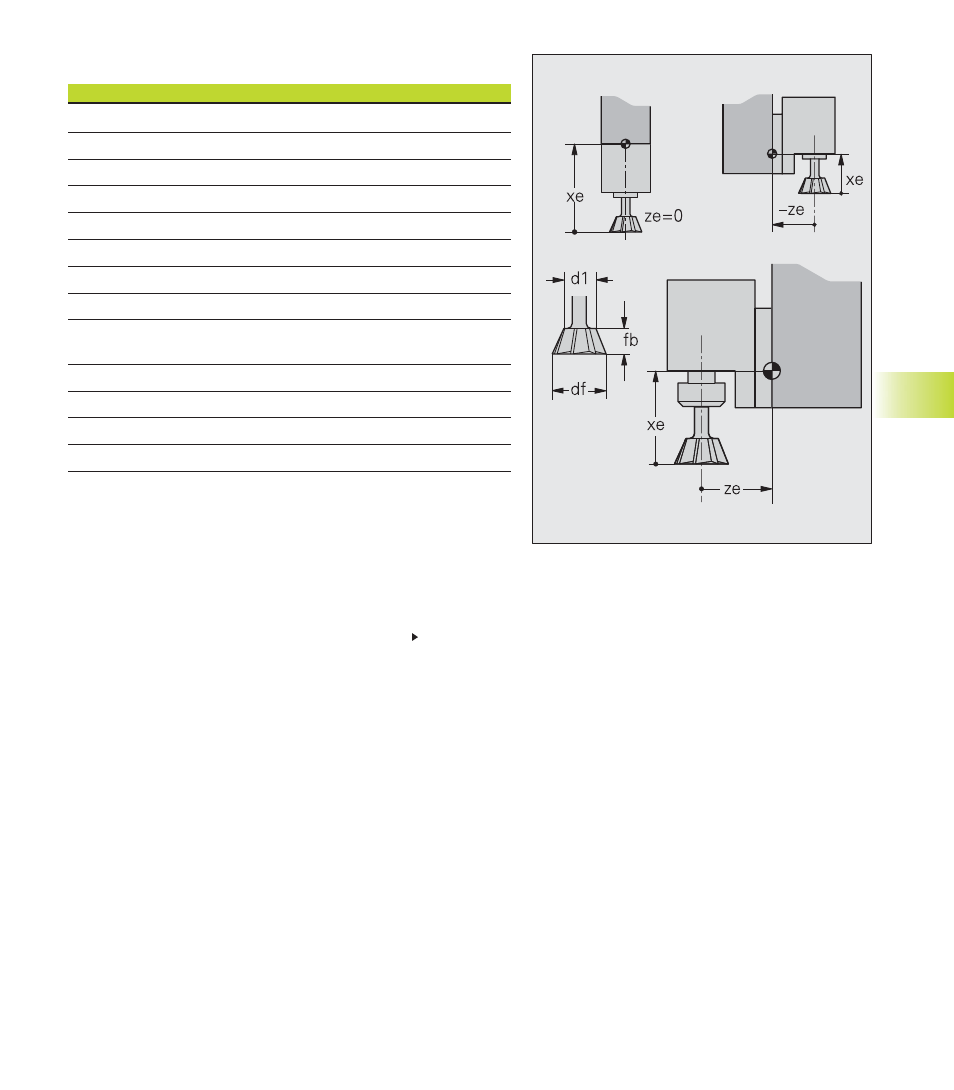

Beispiel WZ-Typ 611
