3 HEIDENHAIN CNC PILOT 4290

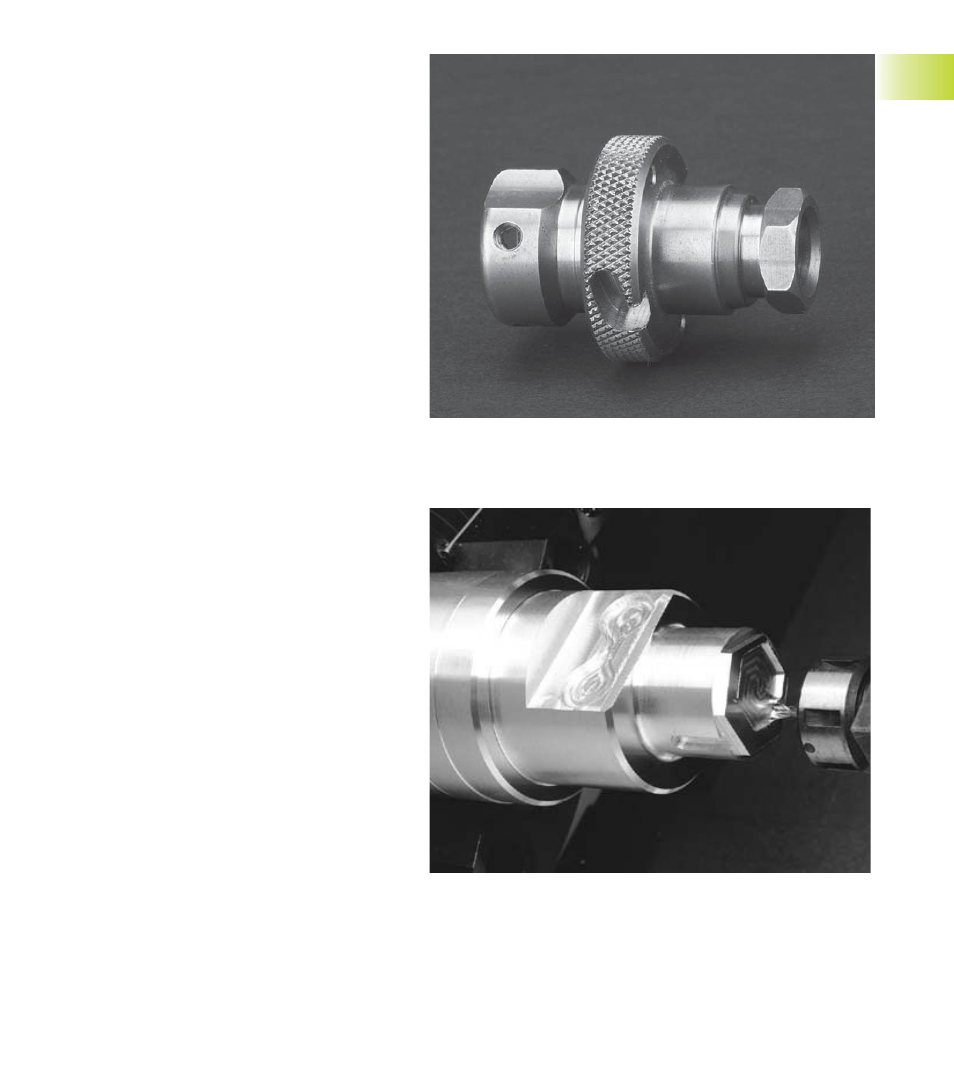

Die C-Achse
Mit der C-Achse führen Sie Bohr- und Fräsbearbei-
tungen auf der Stirn- und Rückseite sowie auf der
Mantelfläche durch.
Bei Einsatz der C-Achse interpoliert eine Achse li-
near oder zirkular in der vorgegebenen Bearbei-
tungsebene mit der Spindel, während die dritte Ach-
se linear interpoliert.
Der CNC PILOT unterstützt die NC-Programmerstel-
lung mit der C-Achse in:
■ DIN PLUS
■ TURN PLUS Konturdefinition
■ TURN PLUS Arbeitsplanerstellung
Die Y-Achse
Mit der Y-Achse führen Sie Bohr- und Fräsbearbeitun-
gen auf der Stirn- und Rückseite sowie auf der Man-
telfläche durch.
Bei Einsatz der Y-Achse interpolieren zwei Achsen
linear oder zirkular in der vorgegebenen Bearbei-
tungsebene, während die dritte Achse linear inter-
poliert. Damit können zum Beispiel Nuten oder Ta-
schen mit ebenen Grundflächen und senkrechten
Nutenrändern gefertigt werden. Durch die Vorgabe
des Spindelwinkels bestimmen Sie die Lage der
Fräskontur auf dem Werkstück.
Der CNC PILOT unterstützt die NC-Programmerstel-
lung mit der Y-Achse in:
■ DIN PLUS
■ TURN PLUS Konturdefinition
■ TURN PLUS Arbeitsplanerstellung
