HEIDENHAIN CNC PILOT 4290 153
Fortsetzung nächste Seite

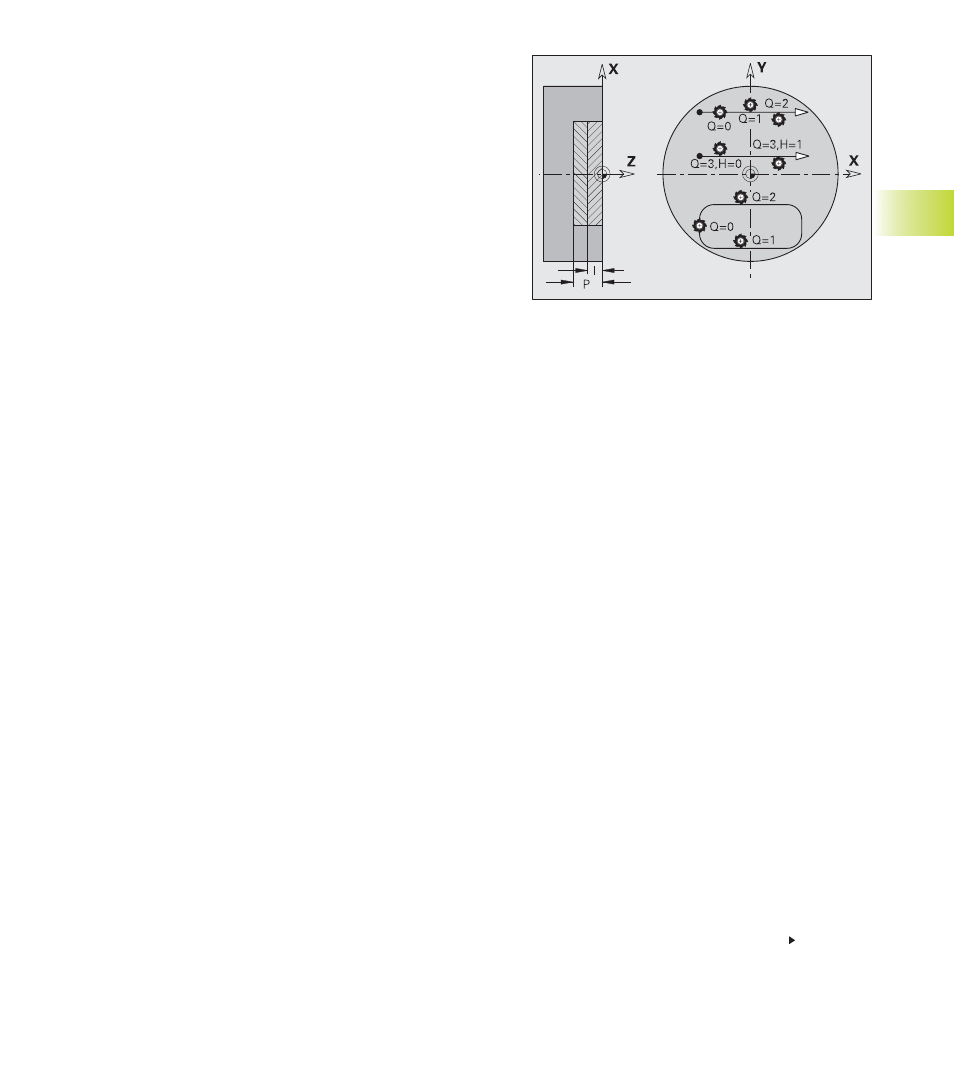

Parameter
Q:
Zyklustyp (= Fräsort)
■ Q=0: Fräsermittelpunkt auf der Kontur (ohne FRK)
■ Q=1 – geschlossene Kontur: Innenfräsen
■ Q=1 – offene Kontur: links in Bearbeitungsrichtung
■ Q=2 – geschlossene Kontur: Außenfräsen
■ Q=2 – offene Kontur: rechts in Bearbeitungsrichtung
■ Q=3 (bei offenen Konturen): abhängig von der „Fräslaufrich-
tung H“ und der Drehrichtung des Fräsers wird links oder
rechts der Kontur gefräst (siehe Tabelle)
NS: Satznummer – Anfang Konturabschnitt
■ Figuren: Satznummer der Figur
■ „freie Kontur“: erstes Konturelement (nicht Startpunkt)
NE: Satznummer – Ende Konturabschnitt
■ Figuren, geschlossene Konturen: keine Eingabe
■ offene Konturen: letztes zu Konturelement
■ Kontur besteht aus einem Element: Eingabe entfällt
H: Fräslaufrichtung – default: 0
■ H=0: Gegenlauf
■ H=1: Gleichlauf
I: (maximale) Zustellung – default: Fräsen in einer Zustellung
F: Zustellvorschub (Tiefenzustellung) – default: aktiver Vorschub
E: reduzierter Vorschub für zirkulare Elemente – default: aktueller
Vorschub
R: Radius Ein-/Ausfahrbogen – default: 0
■ R=0: Konturelement wird direkt angefahren; Zustellung auf
Anfahrpunkt oberhalb der Fräsebene – danach senkrechte Tie-
fen-Zustellung
■ R>0: Fräser fährt Ein-/Ausfahrbogen, der tangential an das
Konturelement anschließt
■ R<0 bei Innenecken: Fräser fährt Ein-/Ausfahrbogen, der tan-
gential an das Konturelement anschließt
■ R<0 bei Außenecken: Konturelement wird tangential linear
an-/abgefahren
P: Frästiefe
■ Fräsen, Schlichten – default: Frästiefe aus der Konturbe-
schreibung
■ Entgraten: Eintauchtiefe des Werkzeugs
K: Rückzugsebene – default: zurück zur Startposition
■ Stirn- oder Rückseite: Rückzugsposition in Z-Richtung
■ Mantelfläche: Rückzugsposition in X-Richtung (Durchmesser-
maß)
B: Fasenbreite beim Entgraten der Oberkanten (Vorzeichen ohne
Bedeutung)
J: Vorbearbeitungsdurchmesser (Fräserdurchmesser aus der
Fräsbearbeitung)
■ erforderlich beim Entgraten offener Konturen
■ entfällt, wenn Durchmesser Entgrat- und Fräswerkzeug
gleich
D, V: Anfang, Ende Element-Nummer bei Figuren (nur wenn Teil-
figuren bearbeitet werden)
Element-Nummern bei Figuren:
Kontur-Beschreibungsrichtung bei Figuren: „gegen
den Uhrzeigersinn“.
■ Rechtecke, Vielecke und lineare Nut: der „Lage-
winkel“ (Winkel zur Längsachse, bzw. zu einer
Vieleckseite) zeigt auf das erste Konturelement
■ Zirkulare Nut: der größere Kreisbogen ist das er-
ste Konturelement
■ Vollkreis: der obere Halbkreis ist das erste Kontur-
element
4.1
1 F
räszyklen
