6 TURN PLUS 326
Abkürzungen
SBI: Schnittbegrenzung Innen
SU: Schruppbegrenzungslinie (SU = sbl + ULI)
sbl: Schruppbasislänge („tiefster hinterer Punkt“ der Innenkontur)
ULI:Überhanglänge Innen (Bearbeitungs-Parameter 4)
nbl: nutzbare Werkzeuglänge (Werkzeug-Parameter)
6.16 Bearbeitungshinweise
Grenzen bei der Innenbearbeitung
■ Vorbohren
SBI begrenzt den Bohrvorgang.
■ Schruppen
SBI oder SU begrenzen das Schruppen.
SU = Schruppbasislänge (sbl) + Überhanglänge Innen (ULI)
Um „Ringe“ bei der Bearbeitung zu verhindern, lässt TURN PLUS
einen Bereich von 5° vor der Schruppbegrenzungslinie stehen.
■ Schlichten
sbl begrenzt das Schlichten.

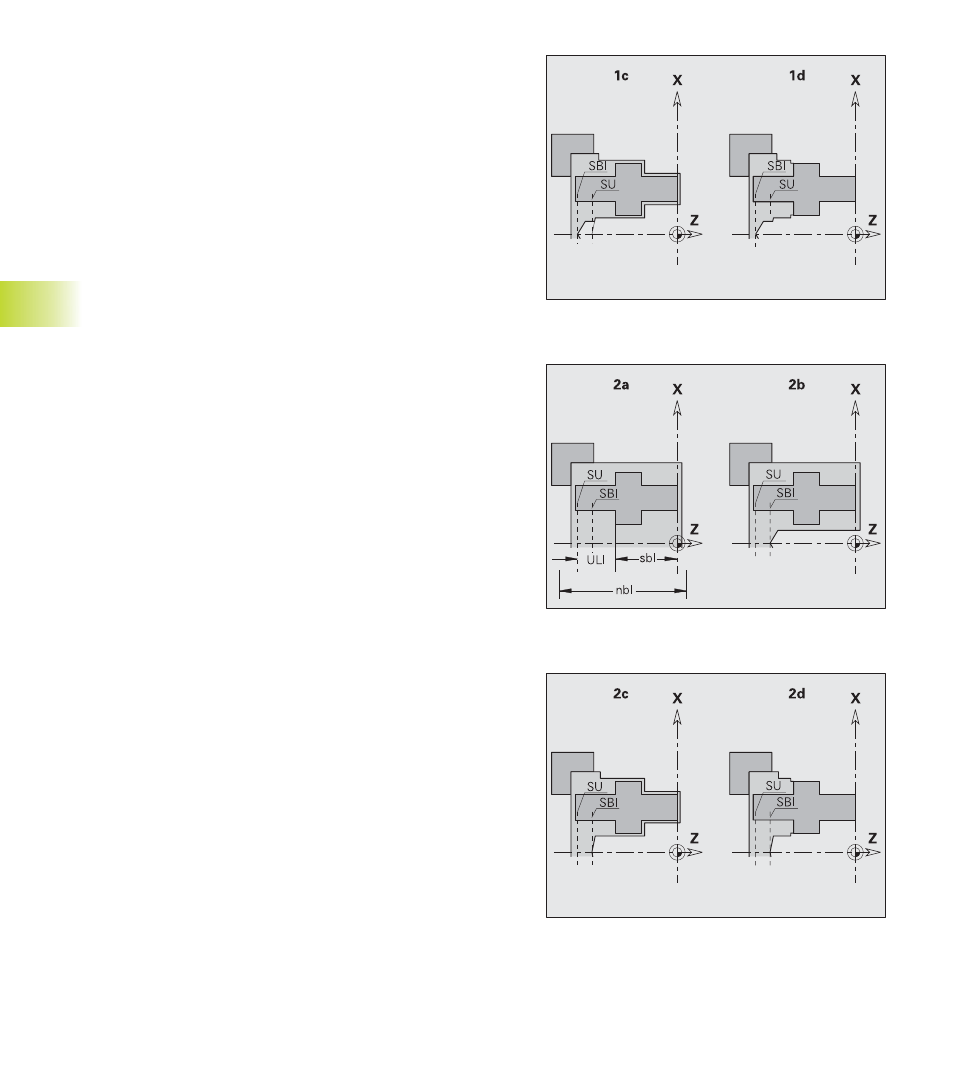

Die Bilder zeigen die Maße (a), die Bohrbearbeitung (b), die
Schruppbearbeitung (c) und die Schlichtbearbeitung (d).
Beispiel 1
Die Schruppbegrenzungslinie (SU) liegt vor der Schnittbegrenzung
Innen (SBI).
Beispiel 2
Die Schruppbegrenzungslinie (SU) liegt hinter der Schnittbegren-
zung Innen (SBI).
