HEIDENHAIN CNC PILOT 4290
351

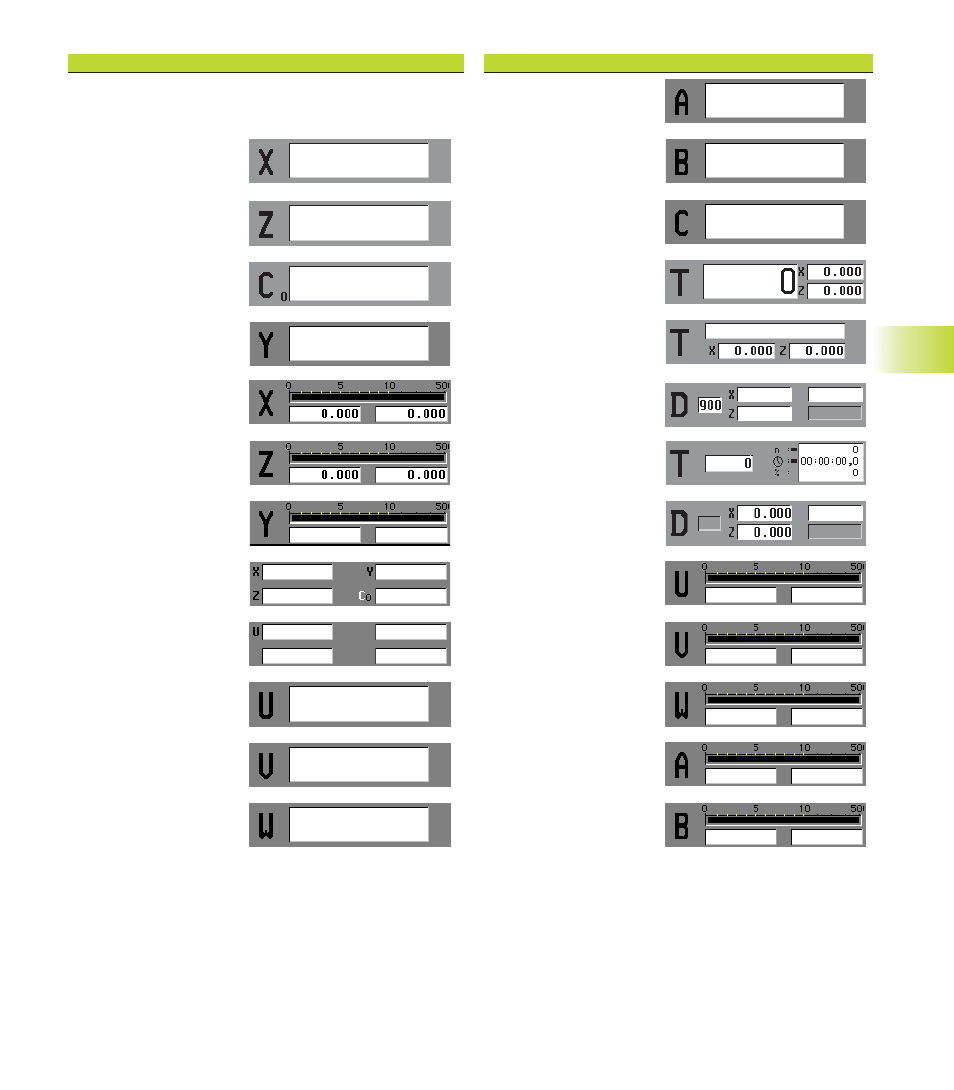

Kennziffern für „Bilder“
0
Sonderkennung keine Anzeige
1
X-Istwertanzeige
2
Z-Istwertanzeige
3
C-Istwertanzeige
4
Y-Istwertanzeige
5
X-Ist- und Restweg-
anzeige
6
Z-Ist- und Restweg-
anzeige
8
Y-Ist- und Restweg-
anzeige
10 Alle Hauptachsen
11 Alle Hilfsachsen
12 U-Istwertanzeige
(Hilfsachse)
13 V-Istwertanzeige
(Hilfsachse)
14 W-Istwertanzeige
(Hilfsachse)
Kennziffern für „Bilder“
15 a-Istwertanzeige
(Hilfsachse)
16 b-Istwertanzeige
(Hilfsachse)
17 c-Istwertanzeige
(Hilfsachse)
21 Werkzeuganzeige mit
Korrekturen (DX, DZ)
22 Werkzeuganzeige mit
Identnummer
23 Additive Korrekturen
25 Werkzeuganzeige mit
Standzeitinformationen
26 Anzeige für Multi-
Werkzeuge mit Kor-
rekturen (DX, DZ)
30 U-Ist- und Restweg-
anzeige (Hilfsachse)
31 V-Ist- und Restweg-
anzeige (Hilfsachse)
32 W-Ist- und Restweg-
anzeige (Hilfsachse)
33 a-Ist- und Restweg-
anzeige (Hilfsachse)
34 b-Ist- und Restweg-
anzeige (Hilfsachse)
