6 TURN PLUS

248

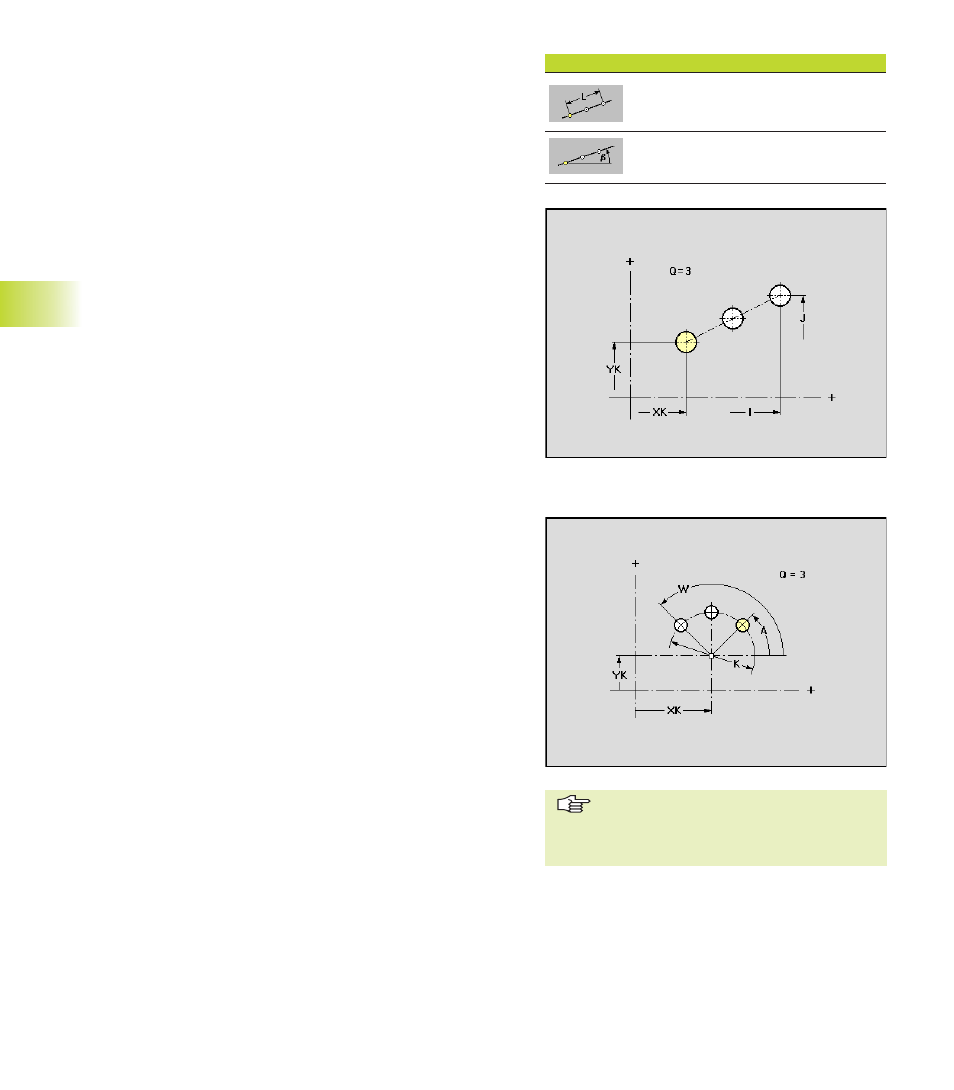

Lineares Lochmuster, Lineares Figurmuster

Parameter
XK,YK: Anfangspunkt Muster in kartesischen Koordinaten
α, P:

Anfangspunkt Muster in Polarkoordinaten (Bezug Winkel

α:

positive XK-Achse)

Q:

Anzahl der Figuren – default: 1

I, J:

Endpunkt Muster in kartesischen Koordinaten

Ii, Ji:

Abstand zwischen zwei Figuren in XK-/YK-Richtung

β:

Winkel Längsachse des Musters (Bezug: XK-Achse)

L:

Gesamtlänge Muster

Li:

Abstand zwischen zwei Figuren (Musterabstand)

Bohrungsbeschreibung/Figurbeschreibung

Softkeys „Art der Vermaßung“

Lineares Muster: Länge angeben

Lineares Muster: Winkel angeben

Bei Mustern mit zirkularen Nuten wird
der „Krümmungsmittelpunkt“ auf die
Musterposition addiert (siehe „

4.5.8 Zir-

kulare Muster mit zirkularen Nuten“).

6.6 C-A

c

hs-K

ont

ur

en

Zirkulares Lochmuster, Zirkulares Figurmuster

Parameter
XK,YK: Mittelpunkt Muster in kartesischen Koordinaten
α, PM: Mittelpunkt Muster in Polarkoordinaten (Bezug Winkel α:

positive XK-Achse)

Q:

Anzahl der Figuren

Orientierung:

im Uhrzeigersinn

Gegen-Uhrzeigersinn

R/K:

Radius/Durchmesser des Musters

A, W:

Anfangswinkel, Endwinkel – Position erste/letzte Figur (Be-
zug: XK-Achse) – Sonderfälle:

ohne A und W: Vollkreisaufteilung, beginnend bei 0°

ohne W: Vollkreisaufteilung

Wi:

Winkel zwischen zwei Figuren (Vorzeichen ist ohne Bedeu-
tung)

Lage

der Figuren:

Normallage: die Ausgangsfigur wird um den Mustermit-

telpunkt gedreht (Rotation um den Mustermittelpunkt)

Originallage: die Lage der Ausgangsfigur bleibt erhalten

(Translation)

Bohrungsbeschreibung/Figurbeschreibung
