HEIDENHAIN CNC PILOT 4290

237

■

Geben Sie entweder „I“ oder „H“ ein.

Es gilt: Gewindesteigung / Teilung =
Gangzahl.

■

Sie können dem Gewinde weitere At-

tribute zuordnen (siehe „

6.9.6 Bearbei-

tungsattribute“).

■

Nutzen Sie das „ungenormte Gewin-

de“, wenn Sie individuelle Parameter ver-
wenden wollen.

Achtung Kollisionsgefahr !
Das Gewinde wird über die Länge des
Bezugselements erstellt. Bei Bearbeitun-
gen ohne Gewindefreistich ist die „Aus-
lauflänge K“ zu programmieren, damit
der CNC PILOT den Gewindeüberlauf
kollisionsfrei ausführen kann.

Softkeys „Gewinde“

Richtung des Gewindes festlegen

Statt „Gewindesteigung“ wird „Gang-
zahl pro Zoll“ eingegeben

6.5 F

e

rtigt

eilk

ont

ur

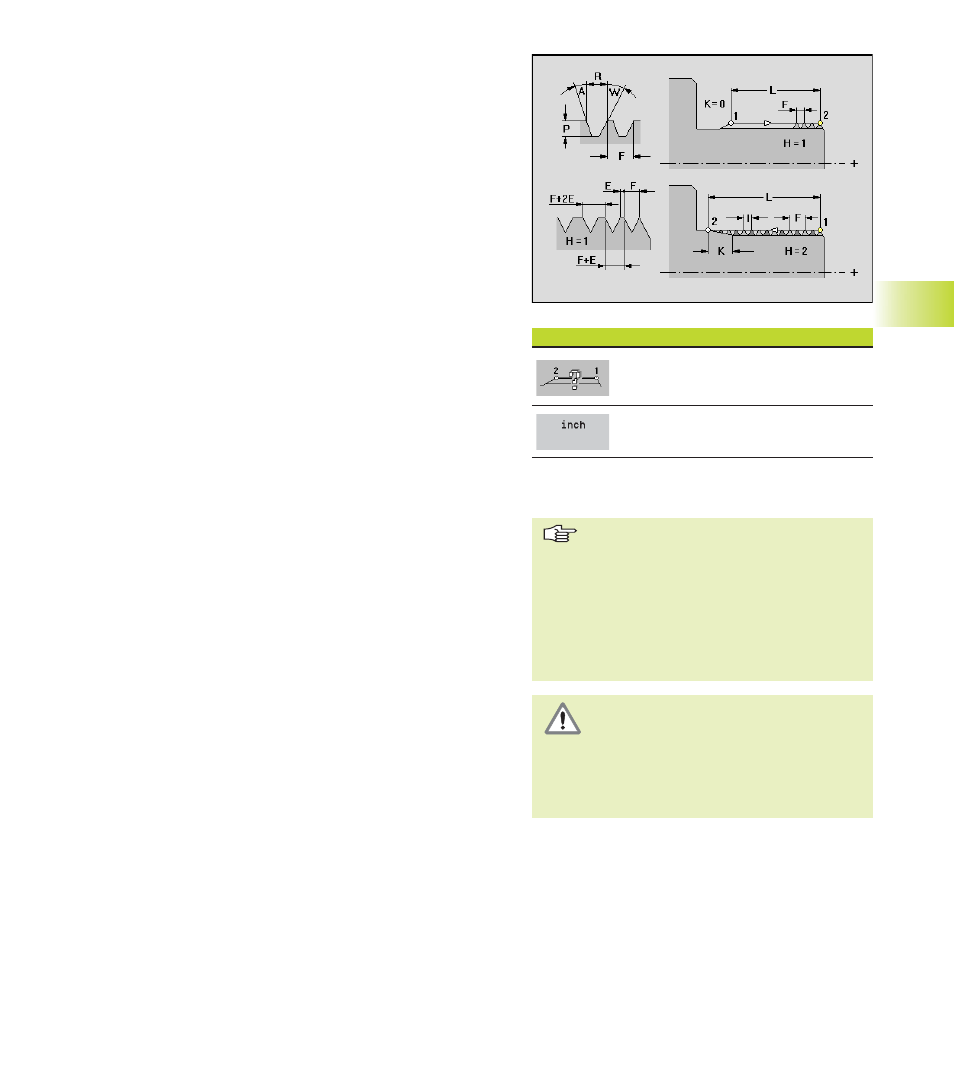

Gewinde

definiert die aufgeführten Gewindearten.

Parameter
Q:

Gewindeart

■

Metrisches ISO Feingewinde (DIN 13 Teil 2, Reihe 1)

■

Metrisches ISO Gewinde (DIN 13 Teil 1, Reihe 1)

■

Metrisches ISO Kegelgewinde (DIN 158)

■

Metrisches ISO Kegelfeingewinde (DIN 158)

■

Metrisches ISO Trapezgewinde (DIN 103 Teil 2,

Reihe 1)

■

Flaches metrisches Trapezgewinde (DIN 380 Teil 2, Rei-

he 1)

■

Metrisches Sägengewinde (DIN 513 Teil 2, Reihe 1)

■

Zylindrisches Rundgewinde (DIN 405 Teil 1, Reihe 1)

■

Zylindrisches Whitworth-Gewinde (DIN 11)

■

Kegelförmiges Whitworth-Gewinde (DIN 2999)

■

Whitworth-Rohrgewinde (DIN 259)

■

Ungenormtes Gewinde

■

UNC US-Grobgewinde

■

UNF US-Feingewinde

■

UNEF US-Extrafeingewinde

■

NPT US-kegliges Rohrgewinde

■

NPTF US-kegliges Dryseal Rohrgewinde

■

NPSC US-zylindrisches Rohrgewinde mit Schmiermittel

■

NPFS US-zylindrisches Rohrgewinde ohne Schmiermittel

V:

Drehsinn

■

Rechtsgewinde

■

Linksgewinde

D:

Bezugspunkt selektieren

■

Gewindeanfang am Startpunkt des Elements

■

Gewindeanfang am Endpunkt des Elements

F:

■

Gewindesteigung

■

Gangzahl pro Zoll

Die Gewindesteigung/Gangzahl pro Zoll muss bei dem
„metrischen Feingewinde, Kegel- und Kegelfeingewinde,
Trapezgewinde und flachem Trapezgewinde“ sowie dem
„ungenormten Gewinde“ angegeben werden. Bei den an-
deren Gewindearten kann der Parameter entfallen. Die Ge-
windesteigung wird dann aufgrund des Durchmessers er-
mittelt (siehe „

11.1.5 Gewindesteigung“).

E:

variable Steigung (vergrößert/verkleinert die Steigung pro
Umdrehung um E) – default: 0

L:

Länge des Gewindes (inclusive Auslauflänge)

K:

Auslauflänge (bei Gewinden ohne Gewindefreistich)

I:

Teilung zur Ermittlung der Gangzahl

H:

Anzahl der Gewindegänge – default: 1

A, W:

Flankenwinkel links/rechts – bei ungenormtem Gewinde

P:

Gewindetiefe – bei ungenormtem Gewinde

R:

Gewindebreite – bei ungenormtem Gewinde
