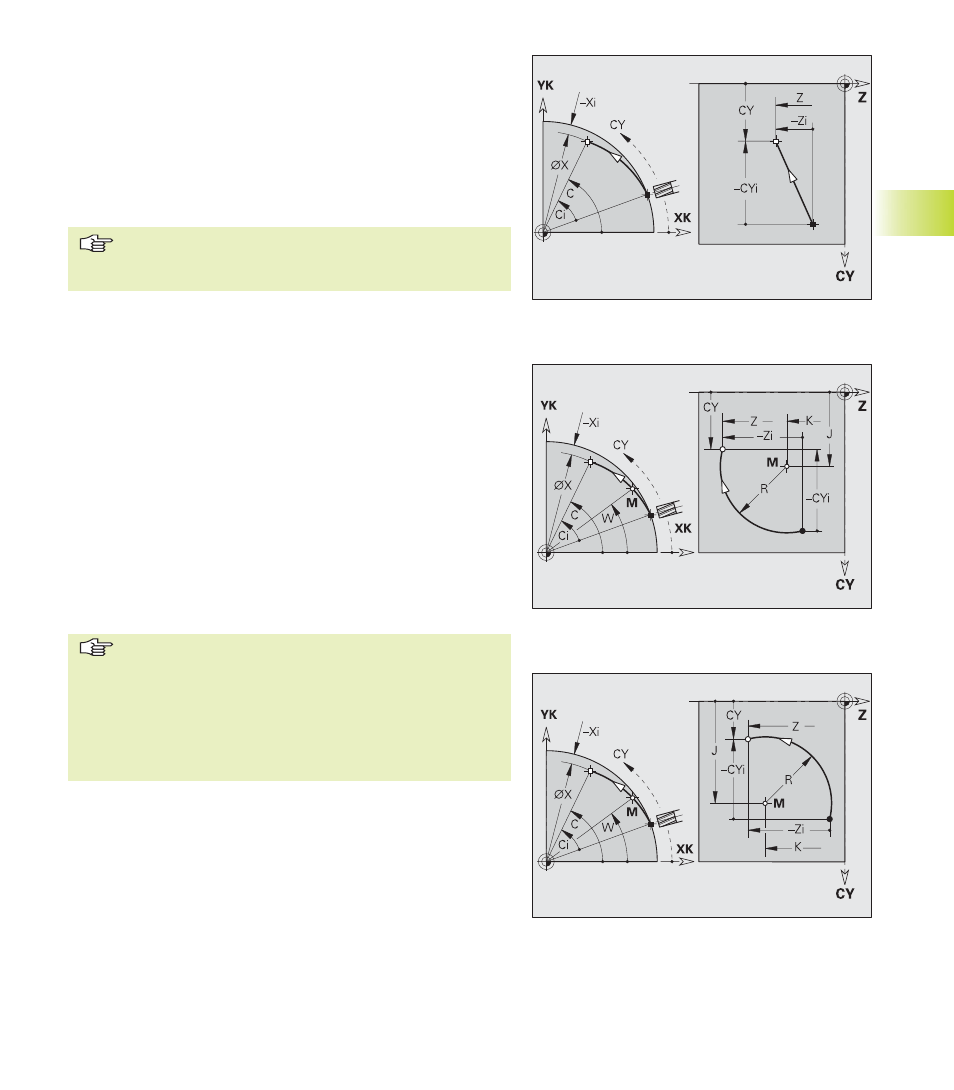

Zirkular Mantelfläche G112 / G113
Das Werkzeug verfährt zirkular im Vorschub zum „Endpunkt".
Drehrichtung: siehe Hilfebild
Parameter
Z:
Endpunkt
C:
Winkelmaß des Endpunktes
CY:
Endpunkt als Streckenmaß (Bezug: Mantelabwicklung bei
G120-Referenzdurchmesser)
R:
Radius
K, W: Position, Winkel Mittelpunkt
J:
Position Mittelpunkt als Streckenmaß (Bezug: abgewickelte
Mantelfläche bei G120-Referenzdurchmesser)
X:
Endtiefe (Durchmessermaß) – default: aktuelle X-Position
Programmierung
■
Z, C, CY: absolut, inkremental oder selbsthaltend
■
K, W, J: absolut oder inkremental
■
entweder Z–C und K–W oder Z–CY und K–J program-
mieren
■
entweder „Mittelpunkt" oder „Radius" programmieren
■
bei „Radius": Kreisbögen nur <= 180° möglich.
Kreisbogen G112
Kreisbogen G113
Linear Mantelfläche G111
Das Werkzeug verfährt linear im Vorschub zum „Endpunkt".
Parameter
Z:
Endpunkt
C:
Winkelmaß des Endpunktes
CY:
Endpunkt als Streckenmaß (Bezug: Mantelabwicklung bei
G120-Referenzdurchmesser)
X:
Endtiefe (Durchmessermaß) – default: aktuelle X-Position
Programmierung
■
Z, C, CY: absolut, inkremental oder selbsthaltend
■
entweder Z–C oder Z–CY programmieren
