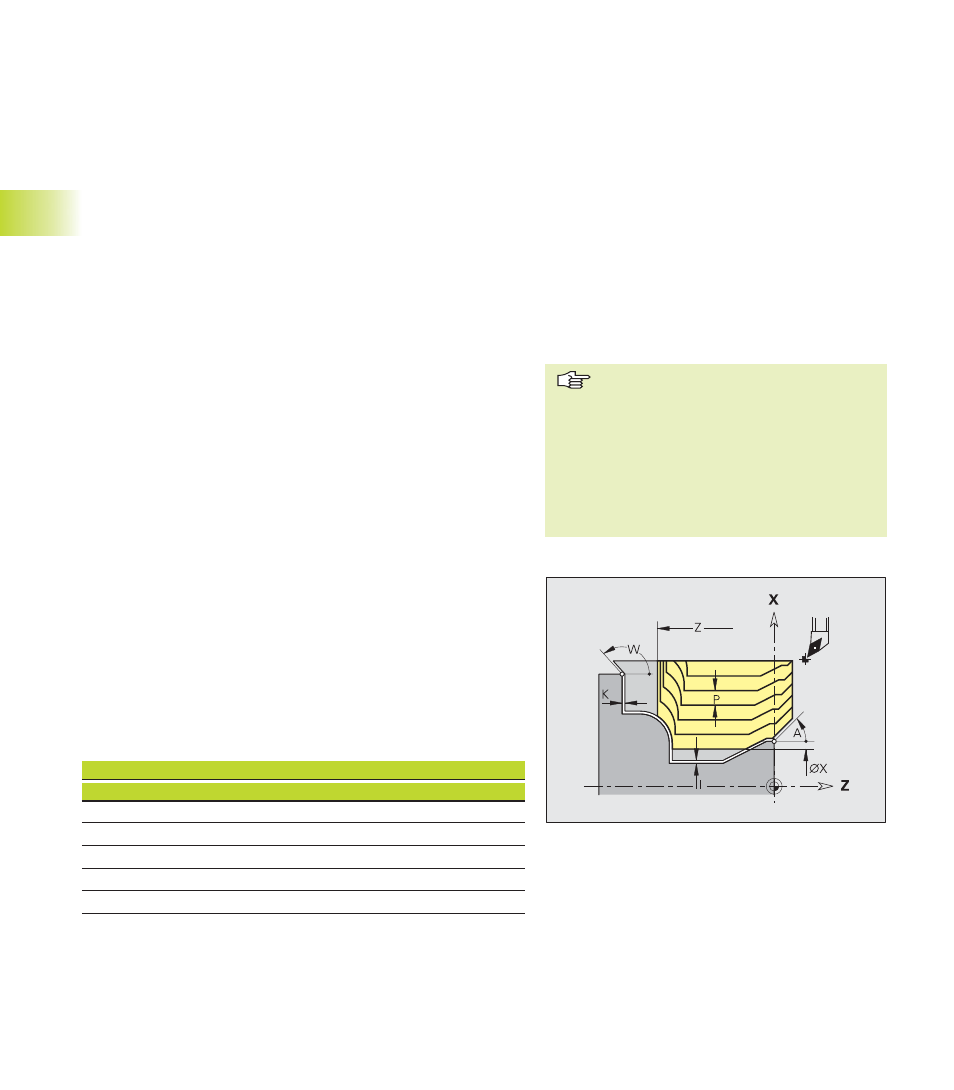

Konturparallel-Schruppen G830
G830 zerspant den durch „NS, NE" beschriebenen Konturbereich
konturparallel. Der CNC PILOT erkennt anhand der Werkzeugde-
finition, ob eine Außen- oder Innenbearbeitung vorliegt. Mit „NS –
NE“ legen Sie die Bearbeitungsrichtung fest.
Besteht die zu bearbeitende Kontur aus einem Element, gilt:
■
ausschließlich NS programmiert: Bearbeitung in Kontur-
Definitionsrichtung
■
NS und NE programmiert: Bearbeitung entgegen Kontur-
Definitionsrichtung
Gegebenenfalls wird die Zerspanungsfläche in mehrere Bereiche
unterteilt (zum Beispiel bei Konturtälern).
Die einfachste Form der Programmierung besteht in der Angabe
von NS, NE und P.
Parameter
NS:
Anfang--Satznummer (Beginn des Konturabschnitt)
NE:
Ende-Satznummer (Ende des Konturabschnitt)
P:
maximale Zustellung
I:
Aufmaß in X-Richtung (Durchmessermaß) – default: 0
K:
Aufmaß in Z-Richtung – default: 0
X:
Schnittbegrenzung in X-Richtung (Durchmessermaß) – default:
keine Schnittbegrenzung
Z:
Schnittbegrenzung in Z-Richtung – default: keine Schnitt-
begrenzung
A:
Anfahrwinkel (Bezug: Z-Achse) – default: 0°/180° (parallel zur
Z-Achse)
W:
Abfahrwinkel (Bezug: Z-Achse) – default: 90°/270° (rechtwink-
lig zur Z-Achse)
Q:
Freifahrart bei Zyklusende – default: 0
■
Q=0: zurück zum Startpunkt (erst X- dann Z-Richtung)
■
Q=1: positioniert vor der fertigen Kontur
■
Q=2: hebt auf Sicherheitsabstand ab und stoppt
D:
Elemente ausblenden (beeinflusst die Bearbeitung von
Freistichen, Freidrehungen: siehe Tabelle) – default: 0
4.7 Dr
ehzyklen
Zyklusablauf
1 errechnet die Zerspanungsbereiche und die
Schnittaufteilung (Zustellung)
2 stellt vom Startpunkt aus für den ersten Schnitt
unter Berücksichtigung des Sicherheitsabstandes
zu
3 führt den Schruppschnitt durch
4 fährt im Eilgang zurück und stellt für den nächsten
Schnitt zu
5 wiederholt 3...4 bis der Zerspanbereich bearbeitet
ist
6 wiederholt gegebenenfalls 2...5 bis alle Zerspa-
nungsbereiche bearbeitet sind
7 fährt so wie in „Q“ programmiert frei
Schneidenradiuskorrektur: wird durch-
geführt
G57-Aufmaß: „vergrößert“ die Kontur
(auch Innenkonturen)
G58-Aufmaß:
■
>0: „vergrößert“ die Kontur
■
<0: wird nicht verrechnet
G57-/G58-Aufmaße werden nach
Zyklusende gelöscht
