HEIDENHAIN CNC PILOT 4290 189

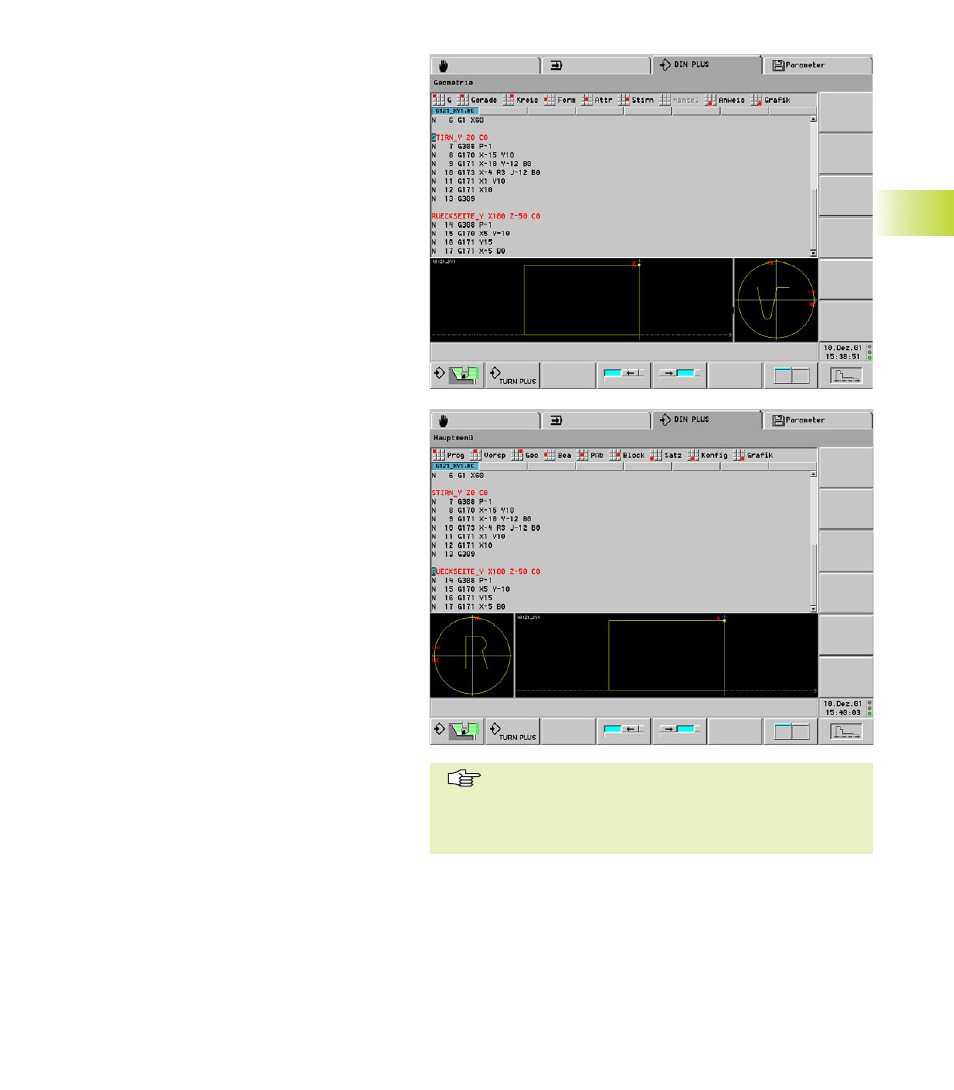

Schalten Sie bei der Y-Achsbearbeitung der Rückseite
(rückwärtige Stirnseite) die Konvertierung der Kreisbö-
gen aus (G30 H2) und bei der Drehbearbeitung und Bear-
beitung der YZ-Ebene (Mantelansicht) wieder ein (G30
H1).
4.18 Beispiele und Hinweise
Programmierung
Bei der Konturprogrammierung der Rückseite sind
die Orientierung der XK-Achse (bzw. X-Achse) und
der Drehsinn bei Kreisbögen zu beachten.
Solange Sie Bohr- und Fräszyklen einsetzen, sind
keine Besonderheiten bei der Rückseitenbearbei-
tung zu berücksichtigen, da sich die Zyklen auf vorab
definierte Konturen beziehen.
Bei der Rückseitenbearbeitung mit den Basisbefeh-
len G100..G103 (bzw. G0..G3, G12.. G13 für die Y-
Achse), gelten die gleichen Bedingungen wie bei
den Rückseitenkonturen.
Drehbearbeitung
Die Expertenprogramme zum Umspannen beinhal-
ten Konvertier- und Spiegelfunktionen. Bei der
Rückseitenbearbeitung (2. Aufspannung) gilt:
■ + Richtung: vom Werkstück weg
■ – Richtung: zum Werkstück hin
■ G2/G12: Kreisbogen „im Uhrzeigersinn“
■ G3/G13: Kreisbogen „gegen den Uhrzeiger-
sinn“
Komplettbearbeitung mit Gegenspindel
G30: Das Expertenprogramm schaltet die Spiege-
lung der Z-Achse und die Konvertierung der Kreisbö-
gen (G2, G3, ..) ein. Die Konvertierung der Kreisbö-
gen ist für die Drehbearbeitung und die C-Achsbear-
beitung erforderlich.
G121: Das Expertenprogramm verschiebt die Kon-
tur und spiegelt das Koordinatensystem (Z-Achse).
Eine weitere Programmierung des G121 ist in der
Regel für die Bearbeitung der Rückseite (2. Auf-
spannung) nicht erforderlich.
Komplettbearbeitung mit einer Spindel
G30: ist in der Regel nicht erforderlich
G121: Das Expertenprogramm spiegelt die Kontur.
Eine weitere Programmierung des G121 ist in der
Regel für die Bearbeitung der Rückseite (2. Auf-
spannung) nicht erforderlich.
Arbeiten ohne Expertenprogramme
Wenn Sie die Konvertier- und Spiegelfunktionen
nicht nutzen, gilt das Prinzip:
■ + Richtung: von der Hauptspindel weg
■ – Richtung: zur Hauptspindel hin
■ G2/G12: Kreisbogen „im Uhrzeigersinn“
■ G3/G13: Kreisbogen „gegen den Uhrzeiger-
sinn“
