7 Parameter und Betriebsmittel 366
7.5 Bearbeit
ungs-P
ar
amet
er

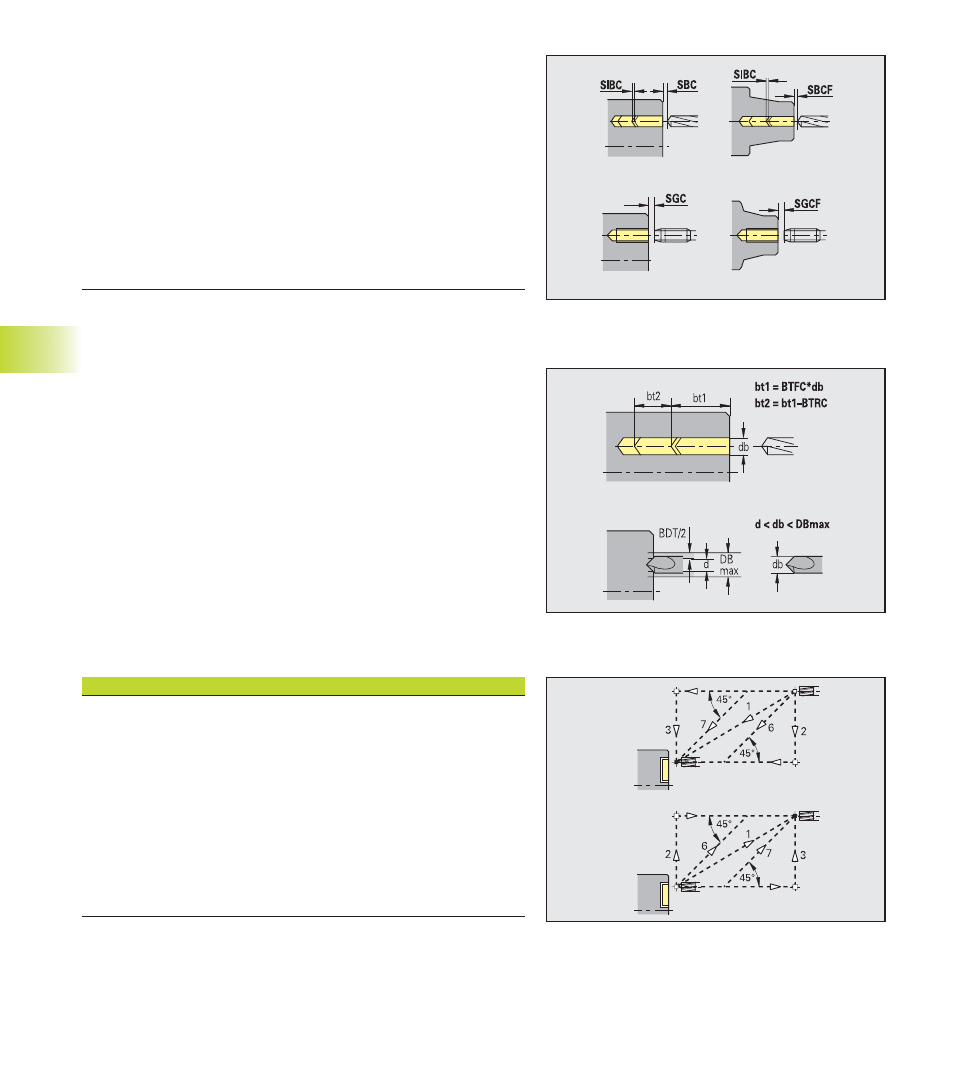

Bohren – Sicherheitsabstände
■ Innerer Sicherheitsabstand [SIBC] – beim Tieflochbohren
(Rückzugsabstand B bei G74).
■ Angetriebene Bohrwerkzeuge [SBC] – Sicherheitsabstand auf
Stirn- und Mantelfläche für angetriebene Werkzeuge.
■ Nicht angetriebene Bohrwerkzeuge [SBCF] – Sicherheitsab-
stand auf Stirn- und Mantelfläche für nicht angetriebene Werkzeu-
ge.
■ Angetriebene Gewindebohrer [SGC] – Sicherheitsabstand auf
Stirn- und Mantelfläche für angetriebene Werkzeuge.
■ Nicht angetriebene Gewindebohrer [SGCF] – Sicherheitsab-
stand auf Stirn- und Mantelfläche für nicht angetriebene Werkzeu-
ge.
Bohren – Bearbeitung
Die Parameter gelten für das Bohren mit dem Tieflochbohrzyklus
(G74).
■ Bohrtiefenfaktor [BTFC] – 1. Bohrtiefe: bt1 = BTFC * db (db:
Bohrerdurchmesser)
■ Bohrtiefenreduzierung [BTRC] – 2. Bohrtiefe: bt2 = bt1 – BTRC;
die weiteren Bohrstufen werden entsprechend reduziert
■ Durchmessertoleranz Bohrer [BDT] – zur Auswahl von Bohr-
werkzeugen (Zentrierer, Anbohrer, Kegelsenker, Stufenbohrer,
Kegelreibahlen).
Bohrdurchmesser: DBmax = BDT + d (DBmax: maximaler Bohr-
durchmesser)
Werkzeugwahl: DBmax > DB > d
10 – Fräsen
Fräsen – An- und Abfahren
■ Anfahren Stirnfläche [ANMS]
■ Anfahren Mantelfläche [ANMM]
■ Abfahren Stirnfläche [ABMA]
■ Abfahren Mantelfläche [ABMM]
Anfahrart/Abfahrart:
■ 1: X- und Z-Richtung gleichzeitig
■ 2: erst X- dann Z-Richtung
■ 3: erst Z- dann X-Richtung
■ 6: Mitschleppen, X- vor Z-Richtung
■ 7: Mitschleppen, Z- vor X-Richtung
An- und Abfahrbewegungen erfolgen im Eilgang (G0).
