HEIDENHAIN CNC PILOT 4290 387

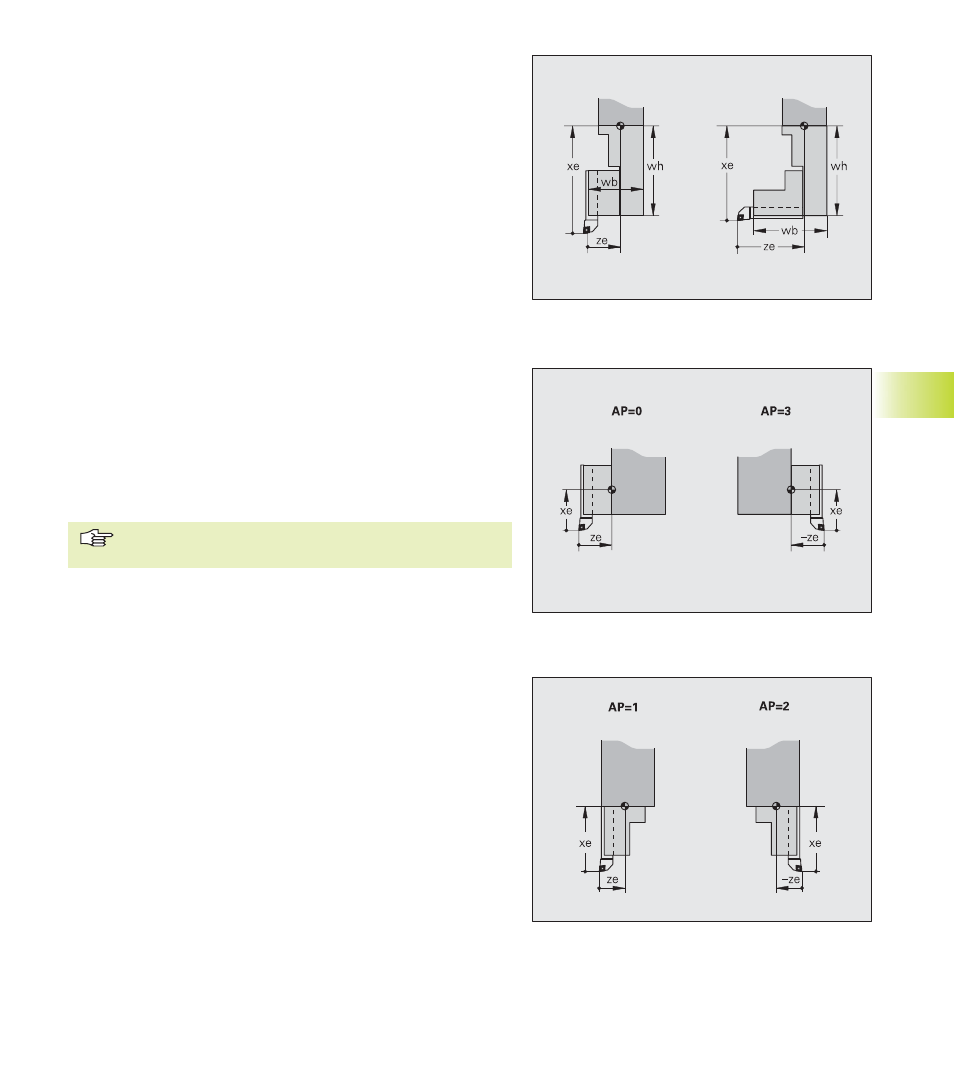

Aufnahmeposition
Die Aufnahmeposition wird vom Maschinenhersteller festgelegt
(siehe Maschinen-Parameter 511, ...). Der CNC PILOT ermittelt die
Aufnahmeposition aufgrund des Revolverplatzes.
■ axiale Aufnahme – linke Revolverseite (AP=0)
■ radiale Aufnahme – linke Revolverseite (AP=1)
■ radiale Aufnahme – rechte Revolverseite (AP=2)
■ axiale Aufnahme – rechte Revolverseite (AP=3)
Ist die radiale Aufnahme in der Mitte der Revolver-
scheibe, wird „AP=1“ verwendet.
8.1 W
e
rk
z
eug-D
at
enbank
Adapter
Bei Verwendung eines Adapters bezeichnen die Maße Werkzeug-
Höhe (wh) und Werkzeug-Breite (wb) die Höhe/Breite von Adapter
und Halter.
