6 TURN PLUS 300

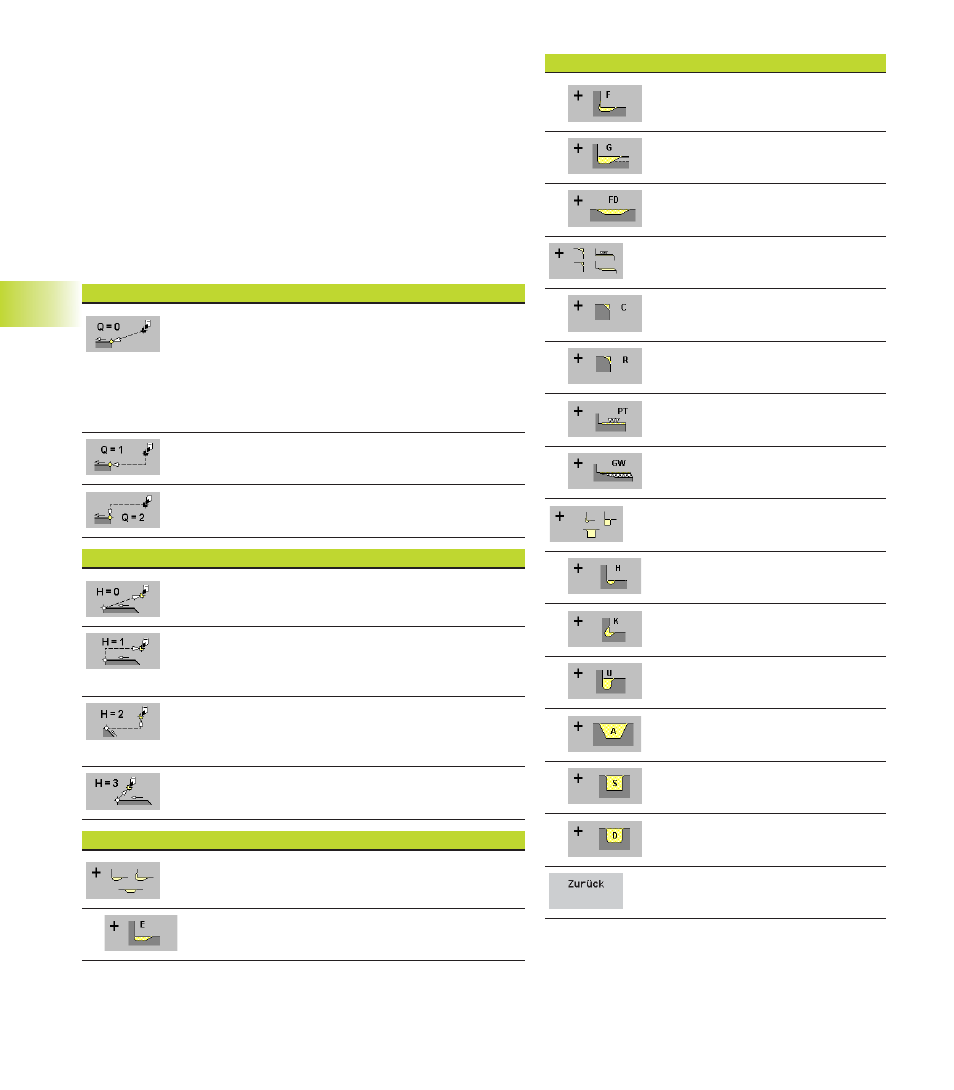

Softkeys „Formelement-Bearbeitung“
Freistich Form F
Freistich Form G
Freidrehung
Softkey-Leiste zur Auswahl folgender
Formelemente umschalten:
Fase
Rundung
Passung
Gewinde
Softkey-Leiste zur Auswahl folgender
Formelemente umschalten:
Freistich Form H
Freistich Form K
Freistich Form U
Einstich allgemein
Einstich Form S
Einstich Form D
Softkey-Leiste zurückschalten
6.12.7 Bearbeitungsart Schlichten
Übersicht: Bearbeitungsart Schlichten
■ Schlichten – Konturbearbeitung (G890)
■ Schlichten Passungsdrehen
■ Schlichten – Freistechen
■ Schlichten – Restkonturbearbeitung (G890 – Q=4)
■ Schlichten auskammern – neutrale Wkz (G890 – Q=4)
Bedienhinweise
Die „Anfahrart, Freifahrart und Formelement-Bearbeitung“ definie-
ren Sie per Softkey – siehe folgende Tabellen.
Softkeys „Schlichten – Anfahren“
Anfahren: automatische Wahl – die IAG prüft:
■ diagonales Anfahren
■ erst X-, dann Z-Richtung
■ äquidistant um das Hindernis herum
■ Auslassen der ersten Konturelemente, wenn die
Startposition unzugänglich ist
Anfahren: erst X-, dann Z-Richtung
Anfahren: erst Z-, dann X-Richtung
Softkeys „Schlichten – Freifahren“
Hebt unter 45° entgegen der Bearbeitungsrichtung ab
und fährt diagonal auf die Freifahrposition
Hebt unter 45° entgegen der Bearbeitungsrichtung ab
und fährt erst in X-, dann in Z-Richtung auf die Freifahr-
position
Hebt unter 45° entgegen der Bearbeitungsrichtung ab
und fährt erst in Z-, dann in X-Richtung auf die Freifahr-
position
Hebt im Vorschub bis auf Sicherheitsabstand ab
Softkeys „Formelement-Bearbeitung“
Softkey-Leiste zur Auswahl folgender Formelemente
umschalten:
Freistich Form E
