8 Betriebsmittel 376
Parameter Dialogbox 2 G S TP
WZ-H. DIN: Typ des Werkzeughalters – • –
WZ-H. Hö (wh): Höhe des Werkzeughalters – • –
WZ-H. Br (wb): Breite des Werkzeughalters – • –
Breite (dn): Werkzeugbreite (Schneidenspitze
bis Schaftrückseite)
– • –
Schaftd (sd): Schaftdurchmesser – • –
Ausführ. (A): linke oder rechte Werkzeug-Ausführung • • •
Ausführ. (A) – Pilzwerkzeuge: linke, rechte oder
neutrale Werkzeug-Ausführung bei den
Werkzeuglagen 1..4
• • •
Steigng: Gewindesteigung • – •
Verfügb.: physische Verfügbarkeit – – •
Bildnummer – • –
Schneidst(off) – – •
CSP-Korr.: Korrekturfaktor Schnittgeschwin-
digkeit
– – •
FDR-Korr.: Korrekturfaktor Vorschub – – •
Deep-Korr.: Korrekturfaktor Schnitttiefe – – •
Aufnahmetyp • – •
G: Grunddaten
S: Werkzeugdarstellung (Simulation)
TP: TURN PLUS
siehe auch:
■ „ 8.1.4 Multi-Werkzeuge, Standzeitüberwachung“ (Parameter
der dritten Dialogbox)
■ „ 8.1.5 Hinweise zu Werkzeugdaten“
■ „ 8.1.6 Werkzeughalter, Aufnahmeposition“
■ Der Parameter „Ausführung“ bestimmt, ob der Werk-
zeug-Bezugspunkt auf der rechten oder linken Schnei-
denseite liegt.
■ Bei neutralen Pilzwerkzeugen liegt der Werkzeug-Be-
zugspunkt auf der linken Schneidenseite.

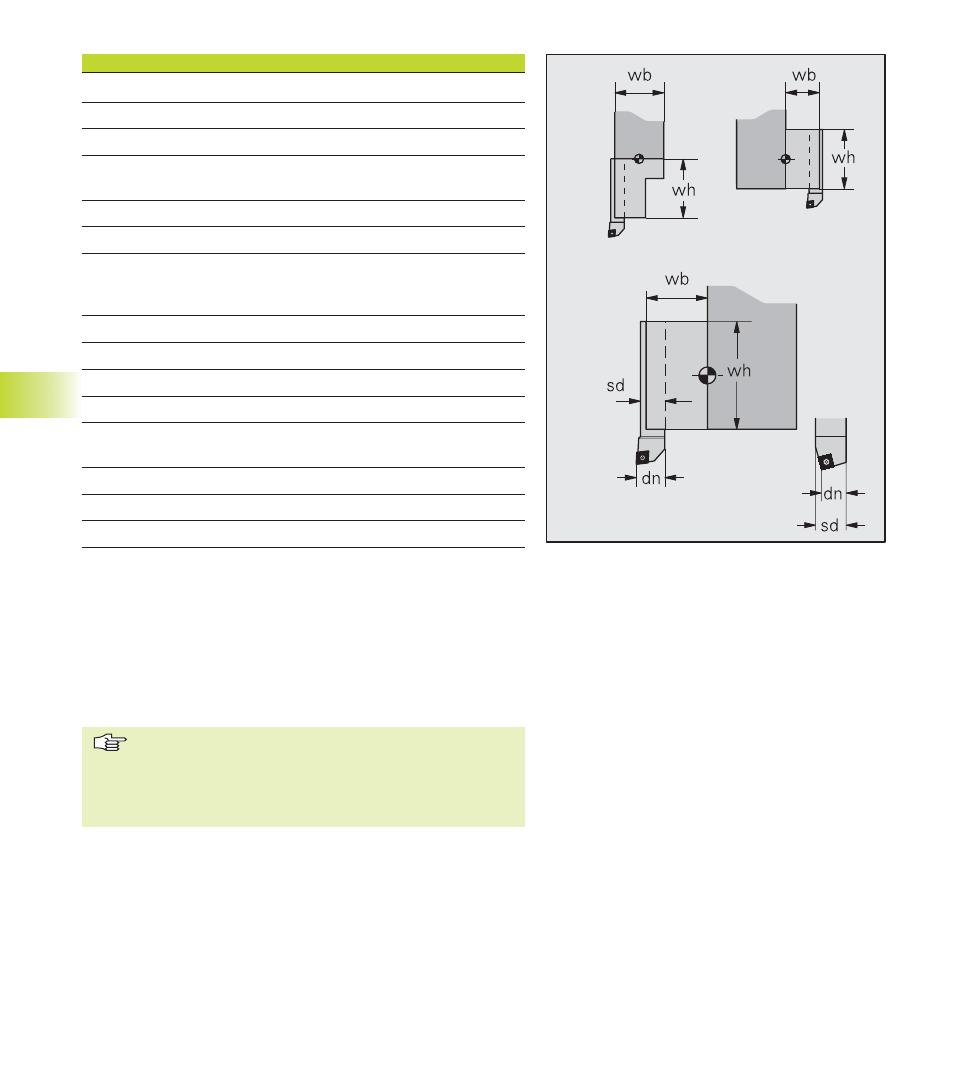

Beispiel WZ-Typ 111
