6 TURN PLUS 236

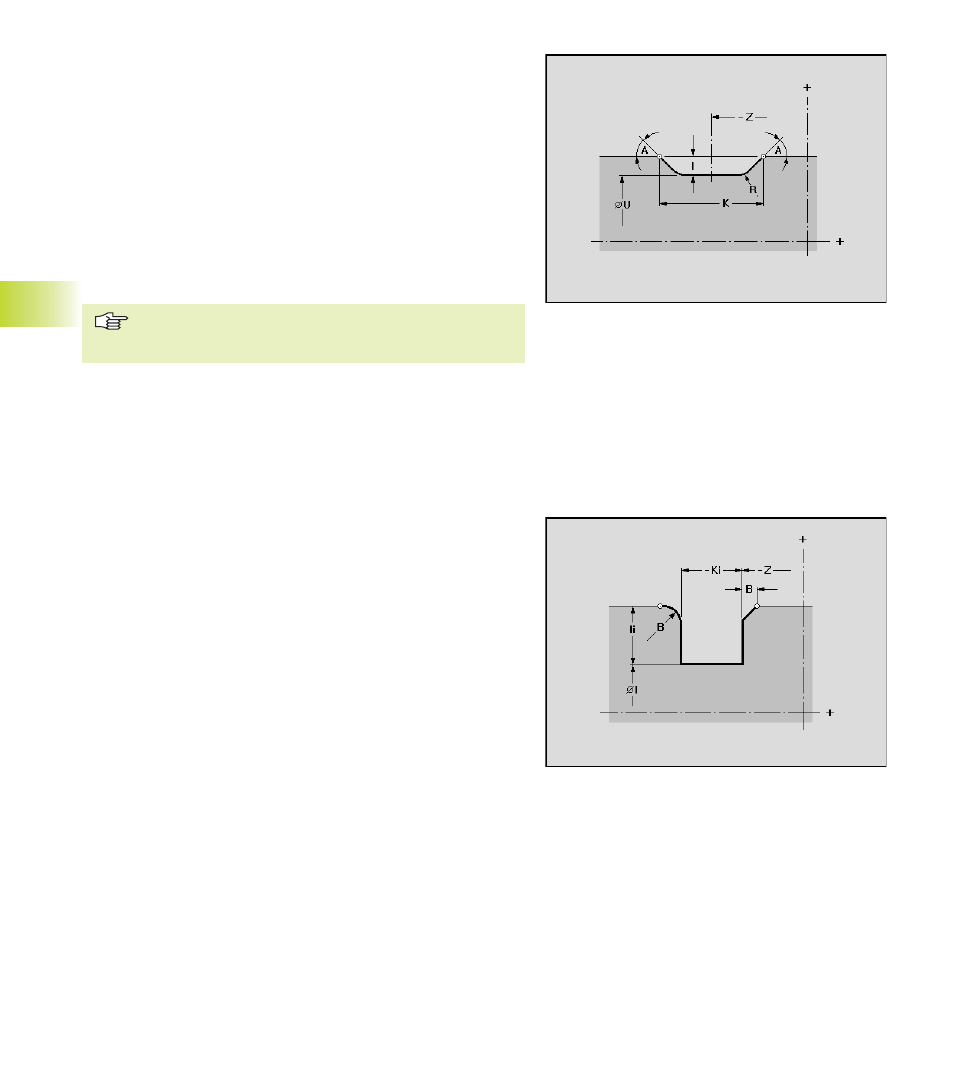

Einstich Form S (Sicherring)
definiert einen axialen Einstich auf der Außen- oder Innenkontur.
Der Einstich wird dem vorher selektierten Bezugselement zugeord-
net.
Parameter
Z:
Anfangspunkt des Einstichs
Ki: Einstichbreite (Vorzeichen beachten !)
I: Durchmesser/Radius Einstichgrund
Ii: Einstichtiefe
B: Außenradius/Fase (an beiden Seiten des Einstichs)
■ Nein: keine Fase/Rundung
■ Fasen: B = Breite der Fase
■ Runden: B = Radius der Rundung
Freidrehung (Form FD)
definiert eine axiale oder radiale Freidrehung auf einem linearen
Bezugselement. Die Freidrehung wird dem vorher selektierten
Bezugselement zugeordnet.
Parameter
X/Z:
Bezugspunkt
K: Einstichbreite
I: Einstichtiefe
U: Durchmesser/Radius Einstichgrund (wenn der Einstich-
grund parallel zur Z-Achse verläuft)
A: Einstichwinkel ( 0° < A <= 90° )
R: Innenradius in beiden Ecken des Einstichs
Der CNC PILOT bezieht die Einstichtiefe auf das Bezugs-
element. Der Einstichgrund verläuft parallel zum Bezugs-
element.
