HEIDENHAIN CNC PILOT 4290
229
6.5
Fertigteilkontur
6.5.1 Elemente der Grundkontur
Parameter, die TURN PLUS kennt, werden nicht abgefragt – die Ein-
gabefelder sind gesperrt. Beispiel: bei horizontale oder vertikalen
Strecken ändert sich nur eine der Koordinaten und der Winkel ist
durch die Richtung des Elemets festgelegt.
Die Art der Vermaßung stellen Sie per Softkey ein (siehe Tabelle).
6.5 F
e
rtigt
eilk
ont
ur

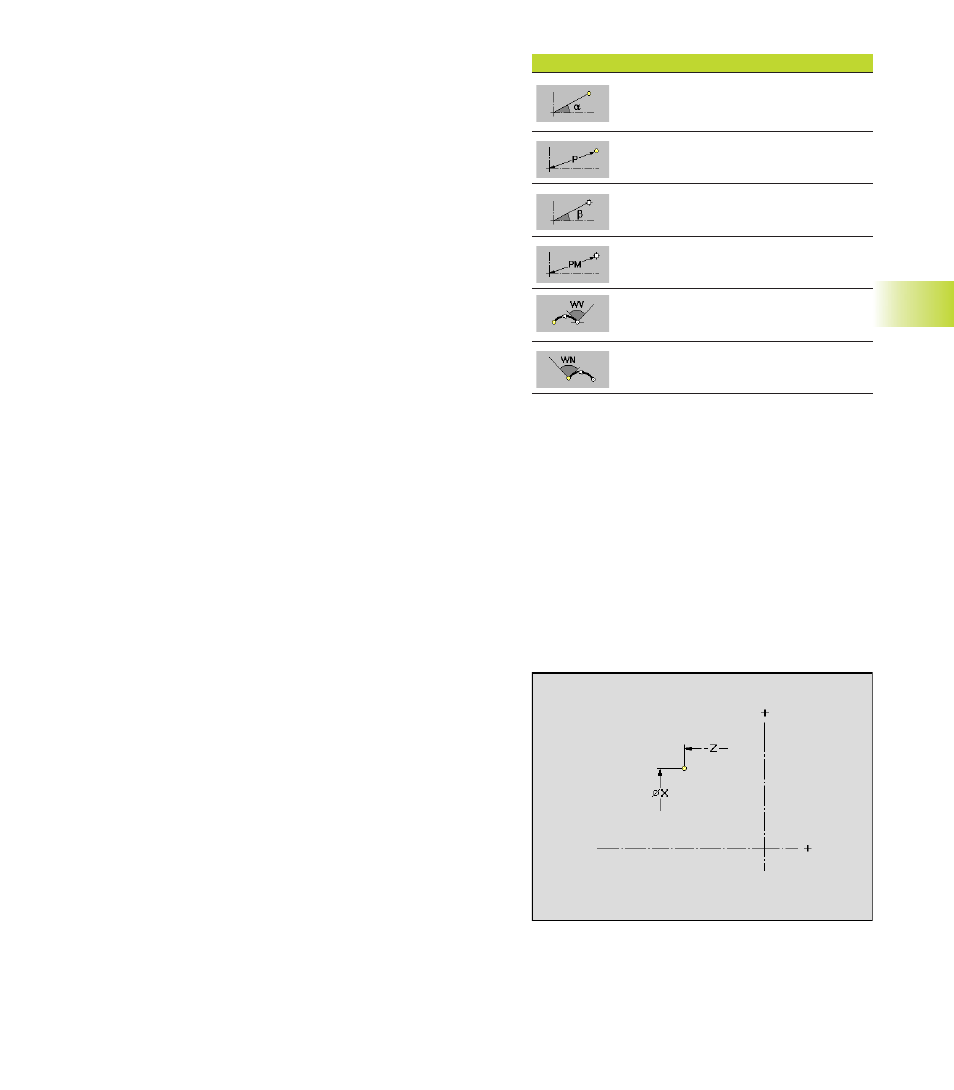

Softkeys „Vermaßung Konturelemente“
Polare Vermaßung des Endpunkts: Win-
kel
α
Polare Vermaßung des Endpunkts: Ra-
dius
Polare Vermaßung des Mittelpunkts:
Winkel
β
Polare Vermaßung des Mittelpunkts:
Radius
Winkel zum Vorgänger-Element
Winkel zum Nachfolger-Element
Startpunkt der Kontur
Mit Kontur legen Sie den Startpunkt fest.
Parameter
X, Z:
Anfangspunkt der Kontur
P,
α:
Anfangspunkt der Kontur in Polarkoordinaten (Bezug Winkel
α: positive Z-Achse)
