6 TURN PLUS 238
6.5 F
e
rtigt
eilk
ont
ur

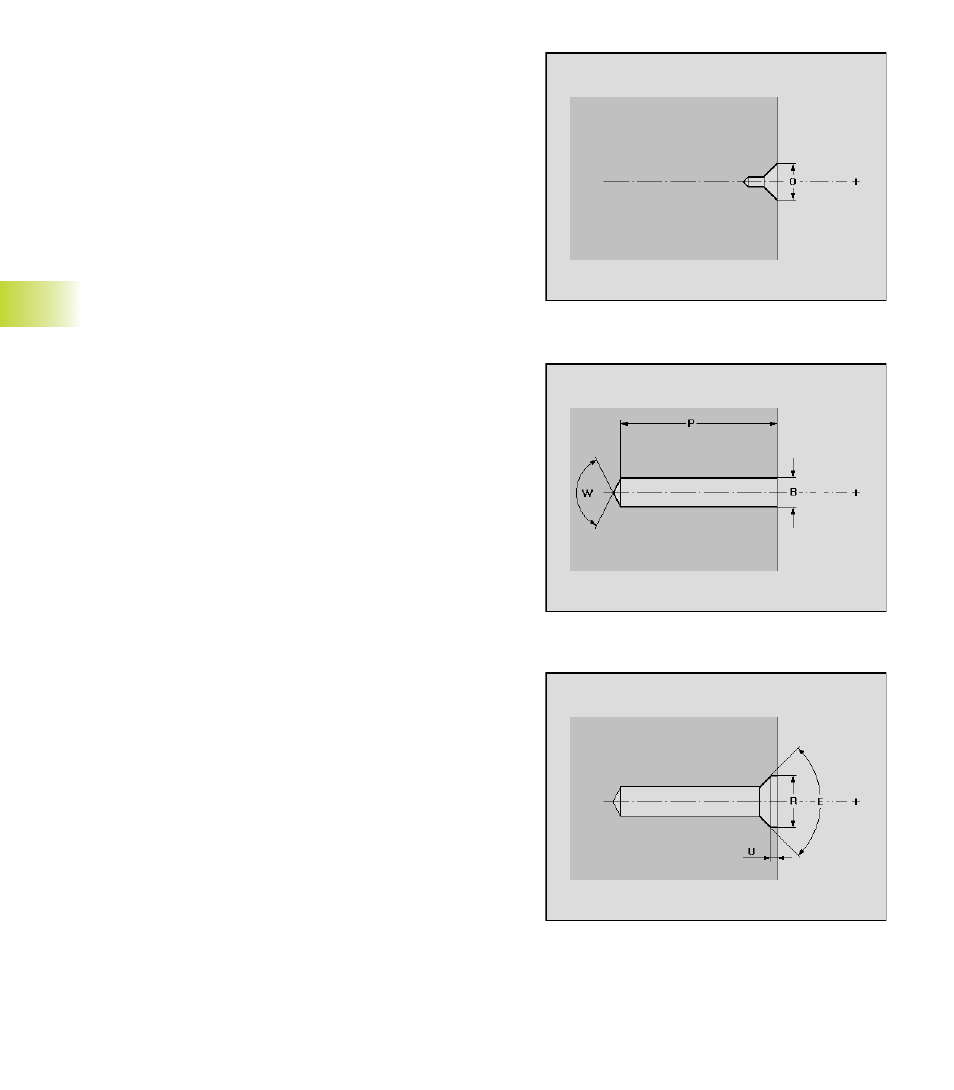

(Zentrische) Bohrung
definiert eine Einzelbohrung auf der Drehmitte (Stirn- oder Rück-
seite).
Die „Bohrung“ kann folgende Elemente enthalten:
■ Zentrierung
■ Kernbohrung
■ Senkung
■ Gewinde
Parameter Zentrierung
O:
Zentrierdurchmesser
Parameter Senkung
R:
Senkdurchmesser
U: Senktiefe
E: Senkwinkel
Parameter Kernbohrung
B:
Bohrdurchmesser
P: Bohrtiefe (ohne Bohrspitze)
W: Spitzenwinkel
■ W=0°: die AAG generiert bei dem Bohrzyklus eine
„Vorschubreduzierung (V=1)“
■ W>0°: Spitzenwinkel
Passung: H6...H13 oder „ohne Passung“ (siehe „ 6.15.6 Bohren“)
