6 TURN PLUS 332
6.1
7 Beispiel

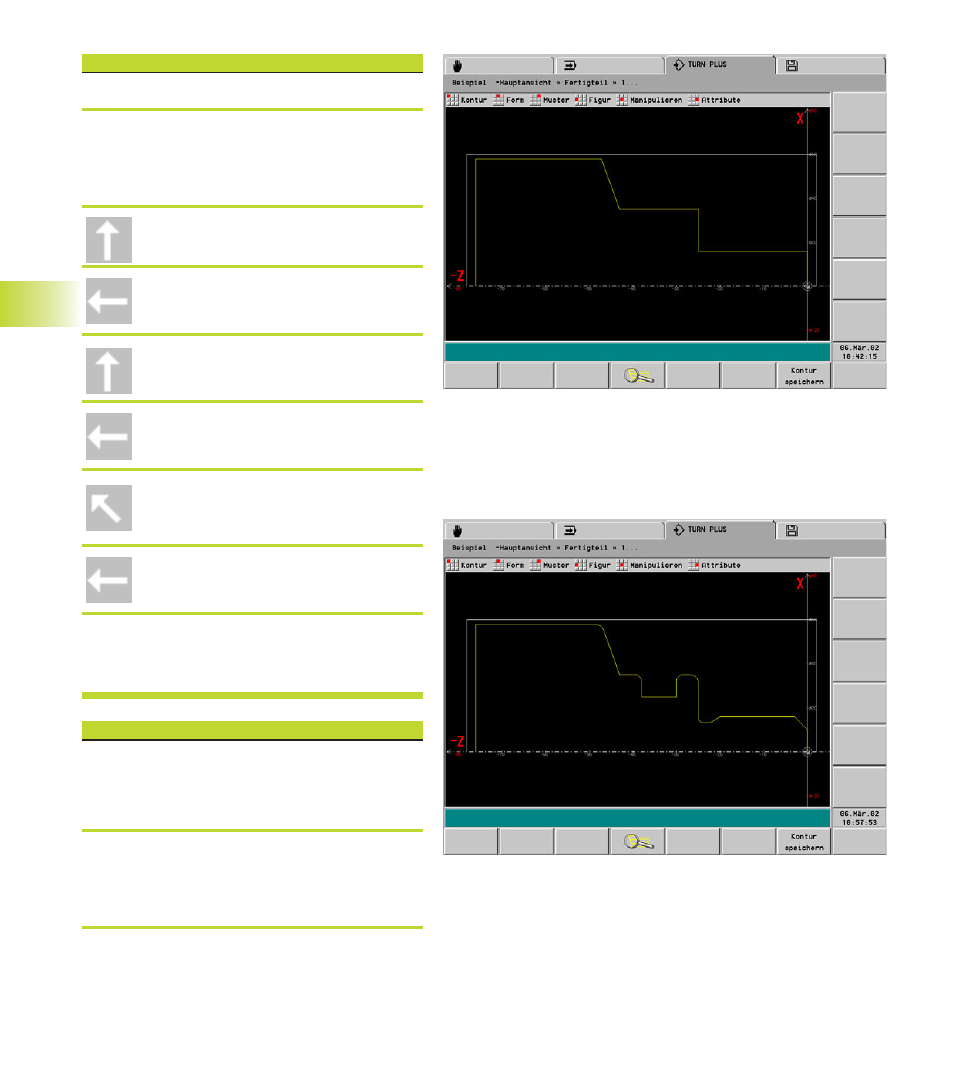

Grundkontur definieren
„Werkstück – Fertigteil“ wählen
<
Dialogbox „Punkt (Startpunkt der Kontur)“:
■ X = 0
■ Z = 0
■ „OK“ – TURN PLUS stellt den Startpunkt dar
<
wählen
X = 16 – „OK“ betätigen
<
wählen
Z = –25 – „OK“ betätigen
<
wählen
X = 35 – „OK“ betätigen
<
wählen
Z = –43 – „OK“ betätigen
<
wählen
X = 58
W = 70 – „OK“ betätigen
<
wählen
Z = –76 – „OK“ betätigen
<
■ 2 * ESC-Taste
■ „Kontur schließen ?“ – „Ja“ betätigen – die
Grundkontur ist erstellt
Formelemente definieren
„Form – Fase“ wählen
■ „Ecke Gewindezapfen“ selektieren
■ Dialogbox „Fase“:
■ Fasenbreite = 3 mm
<
„Form – Rundung“ wählen
■ „Ecken für Rundung“ selektieren
■ Dialogbox „Rundung“:
■ Rundungsradius = 2 mm
<
