Bei Mustern mit zirkularen Nuten wird
der „Krümmungsmittelpunkt“ auf die
Musterposition addiert (siehe „
4.5.8 Zir-
kulare Muster mit zirkularen Nuten“).
Wird der „Endpunkt“ nicht programmiert,
dann werden die Bohrungen/Figuren
gleichmäßig auf dem Umfang angeord-
net.
6.6 C-A
c
hs-K
ont
ur
en
L: Gesamtlänge Muster
Li: Abstand zwischen den Figuren (Musterabstand)
β:
Winkel Längsachse des Musters (Bezug: Z-Achse)
W: Endwinkel
Wi: Abstand zwischen den Figuren als Winkel (Musterabstand)
Bohrungsbeschreibung/Figurbeschreibung

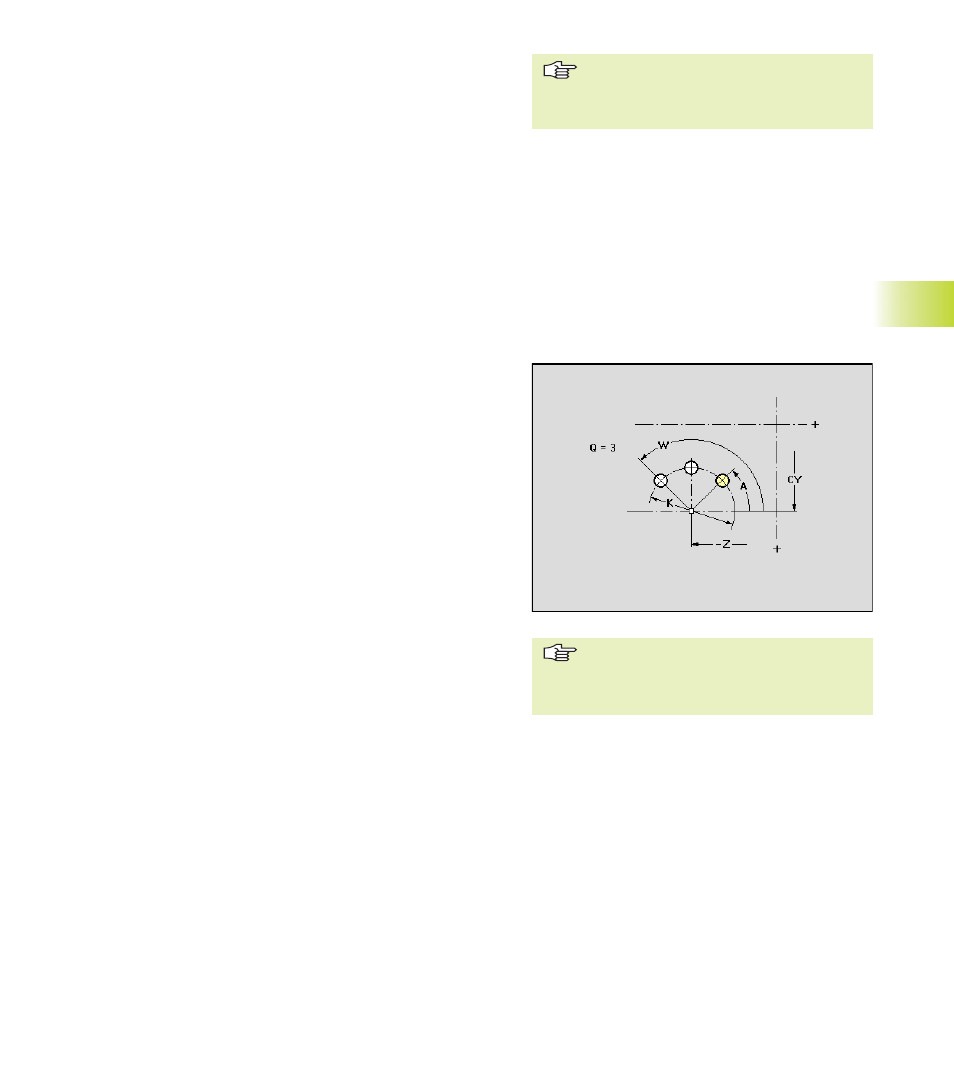

Zirkulares Lochmuster, Zirkulares Figurmuster
Parameter
Z:
Mittelpunkt Muster
CY: Mittelpunkt Muster – Winkel als „Streckenmaß"
C: Mittelpunkt Muster – Winkel
Q: Anzahl der Figuren – default: 1
Orientierung:
■ im Uhrzeigersinn
■ gegen Uhrzeigersinn
R: Musterradius
K: Musterdurchmesser
A, W: Anfangswinkel, Endwinkel – Position erste/letzte Figur (Be-
zug: Z-Achse) – Sonderfälle:
■ ohne A und W: Vollkreisaufteilung, beginnend bei 0°
■ ohne W: Vollkreisaufteilung
Wi: Winkel zwischen zwei Figuren (Vorzeichen ist ohne Bedeu-
tung)
Bei Figuren (außer Kreis) definieren Sie in der Figurbeschreibung
die „Lage der Figuren“:
■ Normallage (H=0): die Ausgangsfigur wird um den Mus-
termittelpunkt gedreht (Rotation um den Muster-
mittelpunkt)
■ Originallage (H=1): die Lage der Ausgangsfigur bleibt er-
halten (Translation)
Bohrungsbeschreibung/Figurbeschreibung
