HEIDENHAIN CNC PILOT 4290
253

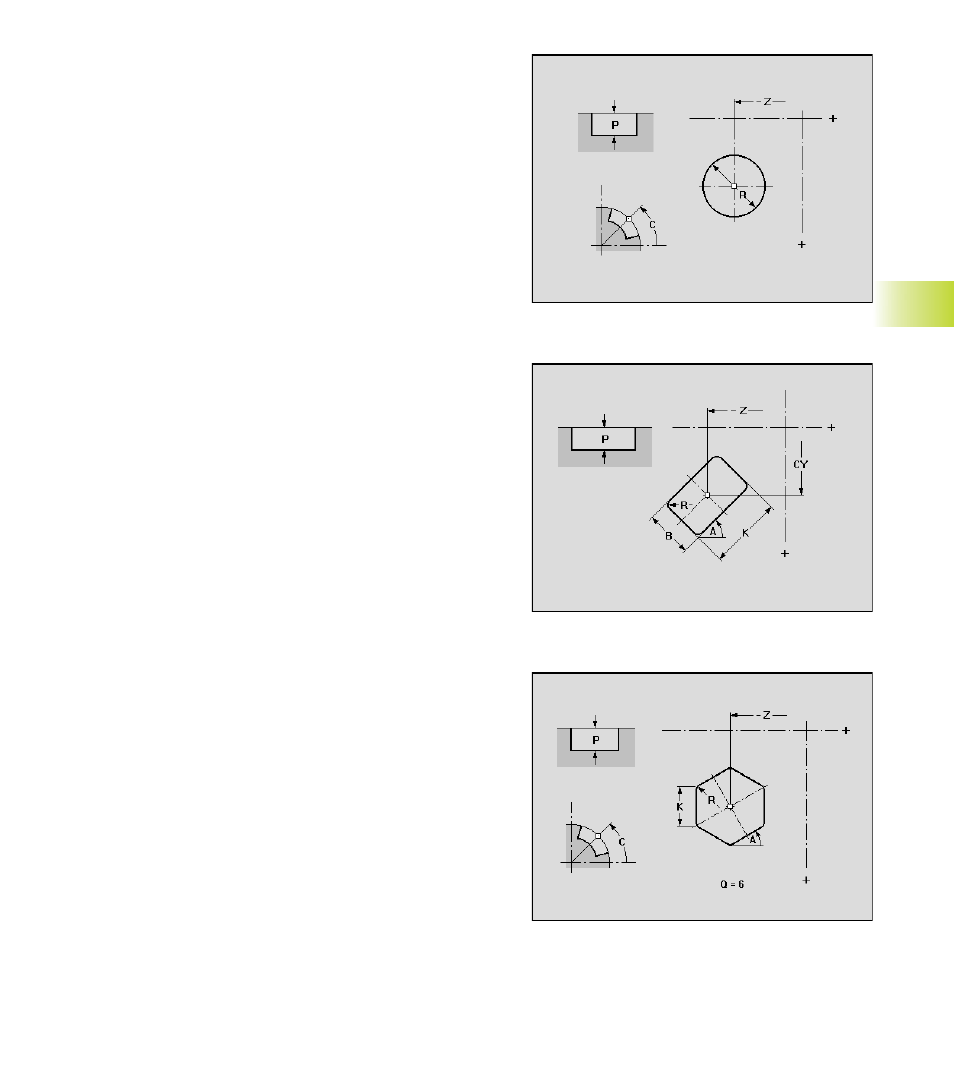

Kreis (Vollkreis)
Parameter
Z:
Mittelpunkt der Figur
CY:
Mittelpunkt der Figur – Winkel als „Streckenmaß"
C:
Mittelpunkt der Figur – Winkel
R:
Radius
K:
Kreisdurchmesser
P:
Tiefe der Figur
Vieleck
Parameter
Z:
Mittelpunkt der Figur
CY:
Mittelpunkt der Figur – Winkel als „Streckenmaß"
C:
Mittelpunkt der Figur – Winkel
A:
Winkel zu einer Vieleckseite (Bezug: Z-Achse)
Q:
Eckenzahl (Q>=3)
K:
Kantenlänge
SW:
Schlüsselweite (Innenkreisdurchmesser)
R:
Fase/Verrundung
■
Breite der Fase
■
Radius der Rundung
P:
Tiefe der Figur
Rechteck
Parameter
Z:
Mittelpunkt der Figur
CY:
Mittelpunkt der Figur – Winkel als „Streckenmaß"
C:
Mittelpunkt der Figur – Winkel
A:
Winkel Längsachse des Rechtecks (Bezug: Z-Achse)
K:
Länge des Rechtecks
B:
Breite des Rechtecks
R:
Fase/Verrundung
■
Breite der Fase
■
Radius der Rundung
P:
Tiefe der Figur
