6.8.2 Konfigurierung des DXF-Imports
Die „Aufbereitung“ der Kontur während des DXF-Imports können
Sie mit den im folgenden beschriebenen Konfigurierungs-Parame-
tern beeinflussen.
DXF-Konfigurierung:
vom Hauptmenü ausgehend Konfiguration/Ändern/DXF-Para-
meter wählen

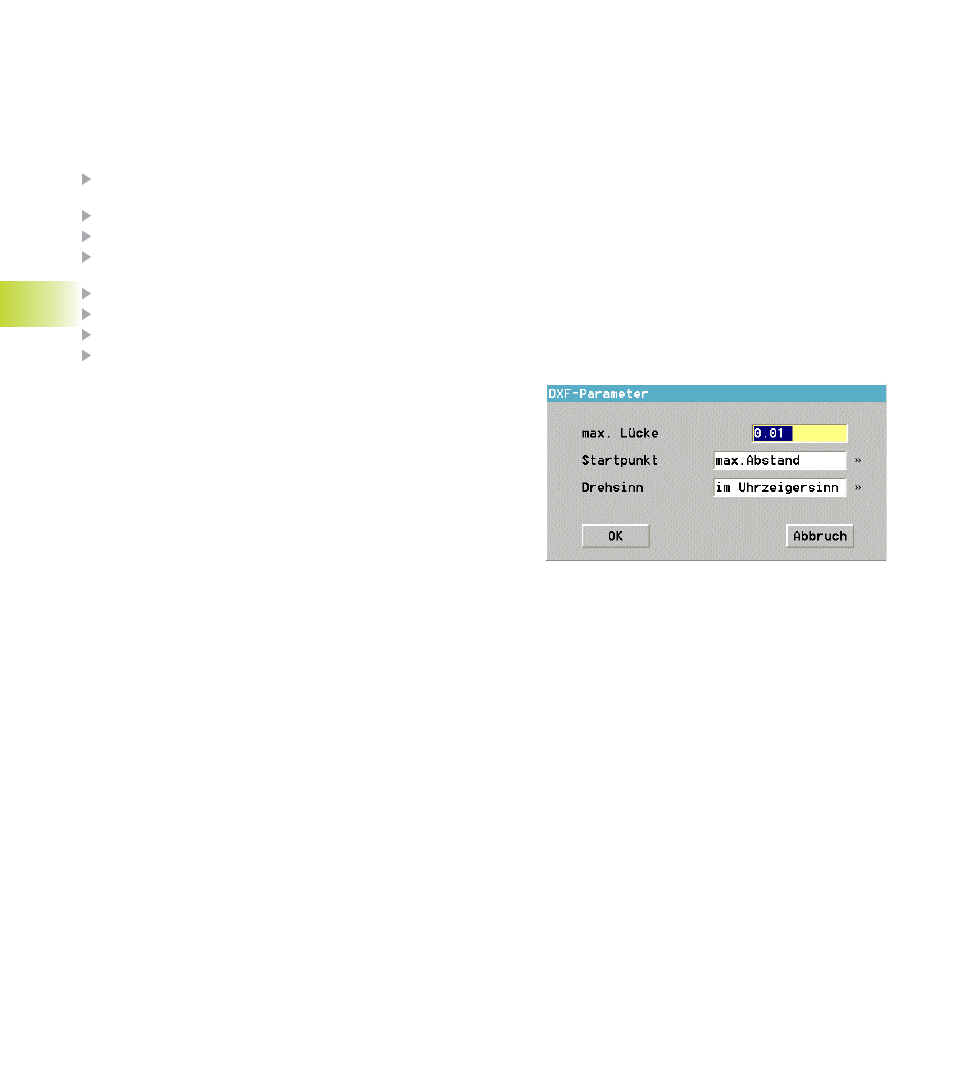

Einstellungen in der Dialogbox „DXF-Parameter“ vornehmen
Dialogbox mit OK abschließen
Dialogbox „Einstellungen“ aufrufen (Menüpunkt Einstellungen)
und das Feld Startpunkt automatisch einstellen
Dialogbox mit OK abschließen
mit der ESC-Taste eine Menüstufe zurückgehen
Menüpunkt Konfiguration/Sichern wählen
Datei „Standard“ auswählen und geänderte Konfiguration sichern
DXF-Konfigurierungs-Parameter
■
Maximale Lücke: In der DXF-Zeichnung können kleine Lücken
zwischen den Konturelementen vorhanden sein. In diesem Para-
meter geben Sie an, wie groß der Abstand zwischen zwei Kontur-
elementen sein darf.
■
Wird die maximale Lücke nicht überschritten, wird das folgen-
de Element als Teil der „aktuellen“ Kontur betrachtet.
■
Wird die maximale Lücke überschritten, gilt das nächste Ele-
ment als Element der „neuen“ Kontur.
■
Startpunkt: Der DXF-Import analysiert die Kontur und legt den
Startpunkt fest. Die möglichen Einstellungen haben folgende Be-
deutung:
■
rechts, links, oben, unten: Der Startpunkt wird auf den Kontur-
punkt gelegt, der am weitesten rechts (bzw. links, ..) liegt. Erfüllen
mehrere Konturpunkte diese Bedingung, wird einer dieser Punk-
te automatisch ausgewählt.
■
maximaler Abstand: Der DXF-Import legt den Startpunkt auf ei-
nen der Konturpunkte, die am weitesten voneinander entfernt
sind. Welcher dieser Punkte als Startpunkt festgelegt wird, das
wird automatisch ermittelt und kann nicht beeinflusst werden.
■
markierter Punkt: Wenn einer der Konturpunkte in der DXF-
Zeichnung mit einem Vollkreis gekennzeichnet ist, wird dieser
Punkt als Startpunkt festgelegt. Das Zentrum des Vollkreises
muss auf dem Konturpunkt liegen.
■
Drehsinn: Legen Sie fest, ob die Kontur mit oder gegen den Uhr-
zeigersinn gerichtet ist.
