HEIDENHAIN CNC PILOT 4290 137

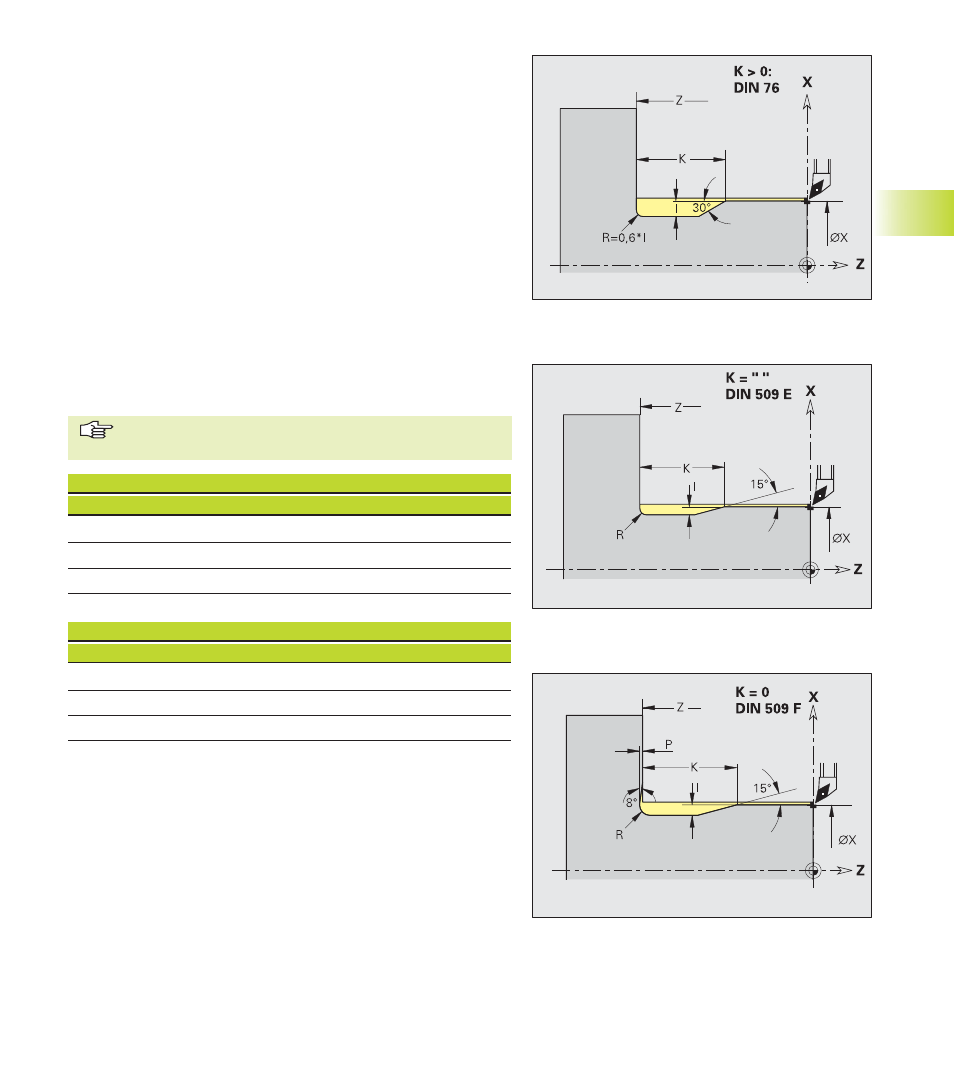

Zyklus Freistich G85
G85 erstellt Freistiche nach DIN 509 E, DIN 509 F und DIN 76 (Ge-
windefreistich). Der CNC PILOT entscheidet den Freistichtyp an-
hand „K“. Freistichparameter: siehe Tabelle
Der vorgelagerte Zylinder wird bearbeitet, wenn Sie das Werkzeug
auf dem Zylinderdurchmesser X „vor“ dem Zylinder positionieren.
Die Verrundungen des Gewindefreistichs werden mit dem Radius
0,6 * I ausgeführt.
Parameter
X, Z: Zielpunkt (X als Durchmessermaß)
I: Tiefe/Schleifaufmaß (Radiusmaß)
■ DIN 509 E, F: Schleifaufmaß – default: 0
■ DIN 76: Freistichtiefe
K: Freistichbreite und Freistichtyp
■ K keine Eingabe: DIN 509 E
■ K=0: DIN 509 F
■ K>0: Freistichlänge bei DIN 76
E: reduzierter Vorschub (für die Fertigung des Freistichs) – keine
Eingabe: aktiver Vorschub
■ Schneidenradiuskorrektur: wird nicht durchgeführt
■ Aufmaße: werden nicht verrechnet
Freistich nach DIN 509 E
Durchmesser I K R
† 18 0,25 2 0,6
> 18 – 80 0,35 2,5 0,6
> 80 0,45 4 1
Freistich nach DIN 509 F
Durchmesser I K R P
† 18 0,25 2 0,6 0,1
> 18 – 80 0,35 2,5 0,6 0,2
> 80 0,45 4 1 0,3
Freistichwinkel bei Freistich DIN 509 E und F: 15°
Planwinkel bei Freistich DIN 509 F: 8°
I = Freistichtiefe
K = Freistichbreite
R = Freistichradius
P = Plantiefe
Freistich DIN 76 (Gewindefreistich)
Freistich DIN 509 E
Freistich DIN 509 F
