HEIDENHAIN CNC PILOT 4290 31
Softkeys
Werkzeug löschen
Werkzeug aus der „Identnummer-Zwischenablage“
übernehmen
Werkzeug löschen und in die „Identnummer-
Zwischenablage“ stellen
Werkzeug-Parameter editieren
Einträge der Werkzeug-Datenbank – sortiert nach
Werkzeug-Typ
Einträge der Werkzeug-Datenbank – sortiert nach
Werkzeug-Identnummer
Identnummer des „Soll-Werkzeugs“ in die Werkzeug-
liste übernehmen
3.3 W
e
rk
z
euglist
en,
Standz
eitdat
en
3.3.2 Werkzeugliste mit NC-Programm
vergleichen
Der CNC PILOT vergleicht die aktuelle Werkzeug-
liste mit den Einträgen des zuletzt im Automatik-Be-
trieb übersetzten NC-Programms.

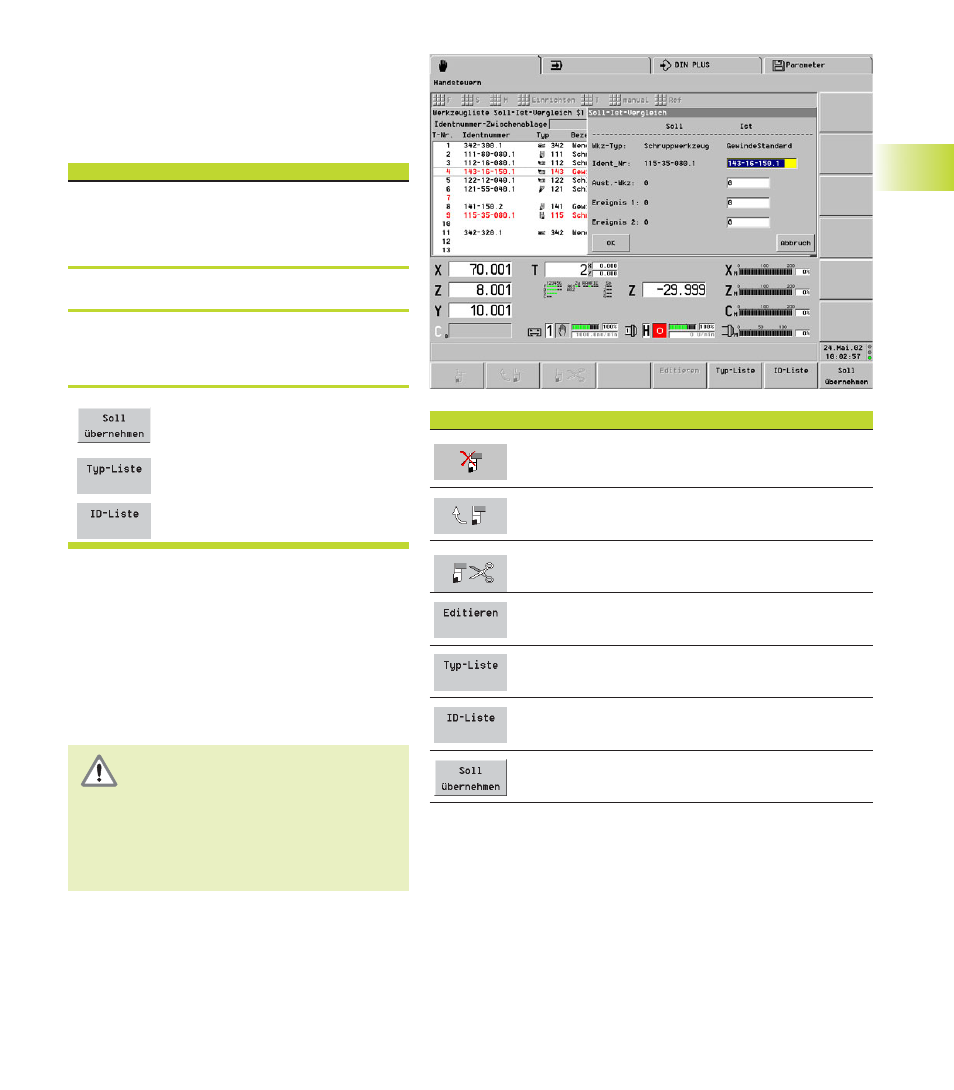

Werkzeugliste vergleichen
„Einrichten – Werkzeugliste – Liste vergleichen“
wählen. Der CNC PILOT zeigt die aktuelle Bele-
gung der Werkzeugliste an und markiert Abwei-
chungen zur programmierten Werkzeugliste.
<
Markierten Werkzeugplatz auswählen
<
Soll – Ist – Vergleich
ENTER (oder INS-Taste) betätigen. Der CNC PILOT
öffnet die Dialogbox „Soll-Ist-Vergleich“.
<
Identnummer des „Soll-Werkzeugs“
in die Werkzeugliste übernehmen
oder
Werkzeug in der Datenbank suchen
Der CNC PILOT stellt folgende Werkzeuge markiert
dar:
■ Istwerkzeug ≠ Sollwerkzeug
■ Ist – nicht belegt; Soll – belegt
Die Einträge des Abschnitts REVOLVER gelten als
„Soll-Werkzeuge“ (Bezug: das zuletzt im Automatik-
Betrieb übersetzte NC-Programm).
Werkzeugplätze, die laut NC-Programm nicht belegt
sind, können Sie nicht anwählen.
Kollisionsgefahr
■ Werkzeugplätze, die belegt sind, laut
NC-Programm aber nicht benötigt wer-
den, werden nicht markiert dargestellt.
■ Der CNC PILOT berücksichtigt das tat-
sächlich eingetragene Werkzeug – auch
wenn es nicht der Sollbelegung ent-
spricht.
