HEIDENHAIN CNC PILOT 4290
251

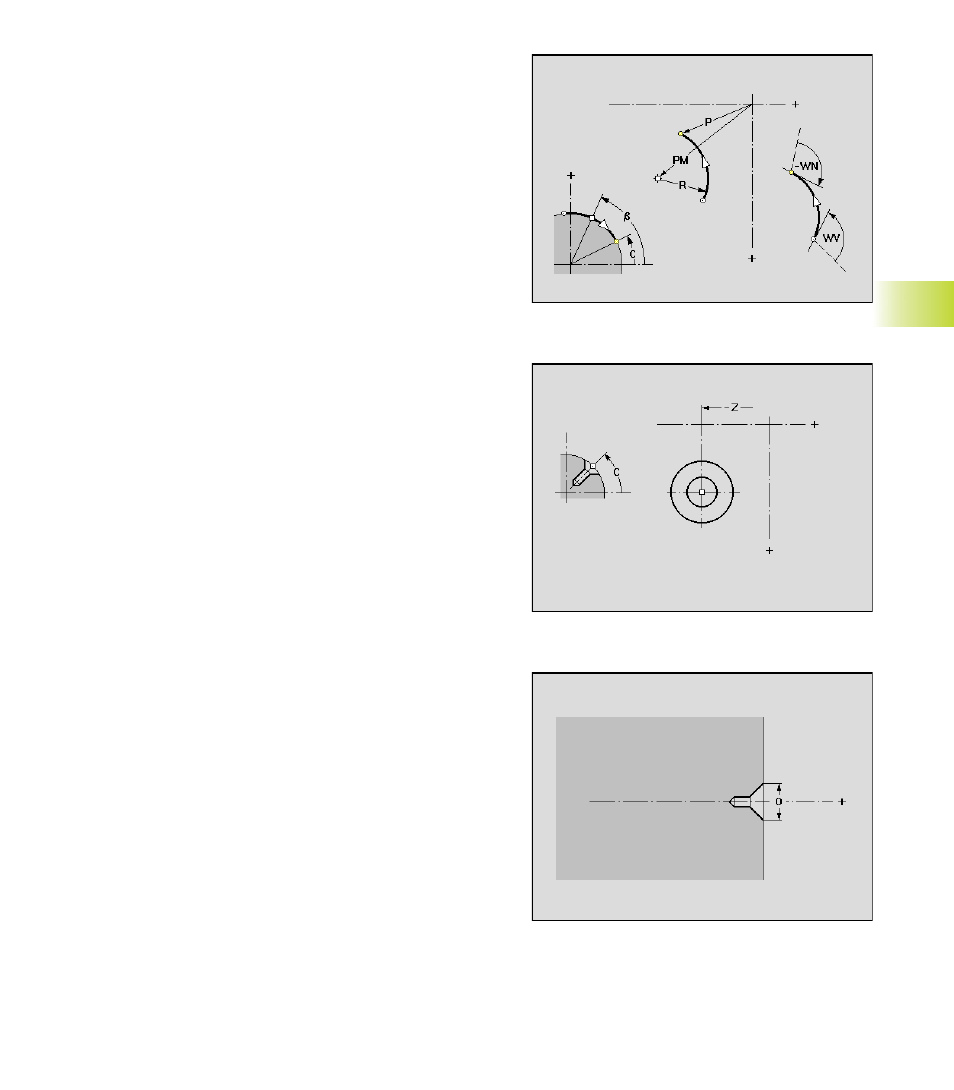

Einzelbohrung
Parameter „Bezugspunkt“
Z:
Mittelpunkt der Bohrung
CY:
Mittelpunkt der Bohrung – Winkel als „Streckenmaß"
C:
Mittelpunkt der Bohrung – Winkel
Die „Bohrung“ kann folgende Elemente enthalten:
■
Zentrierung
■
Kernbohrung
■
Senkung
■
Gewinde
6.6 C-A
c
hs-K
ont
ur
en
Parameter „Winkel“
WA:
Winkel zwischen positiver Z-Achse und Tangente im Start-
punkt des Bogens
WE:
Winkel zwischen positiver Z-Achse und Tangente im End-
punkt des Bogens
WV:
Winkel zwischen Vorgängerelement und Tangente im Start-
punkt des Bogens
WN:
Winkel zwischen Tangente im Endpunkt des Bogens und
Nachfolgerelement
WV, WN:
■
der Winkel geht vom Vorgänger-/Nachfolgerelement ge-
gen den Uhrzeigersinn zum neuen Element
■
Bogen als Vorgänger-/Nachfolgerelement: Winkel zur Tan-
gente
Parameter Zentrierung
O:
Zentrierdurchmesser
