6 TURN PLUS
240
Softkeys „Zirkulare Überlagerung“
Erste Überlagerungsposition per Win-
kel festlegen
Letzte Überlagerungsposition per Win-
kel festlegen

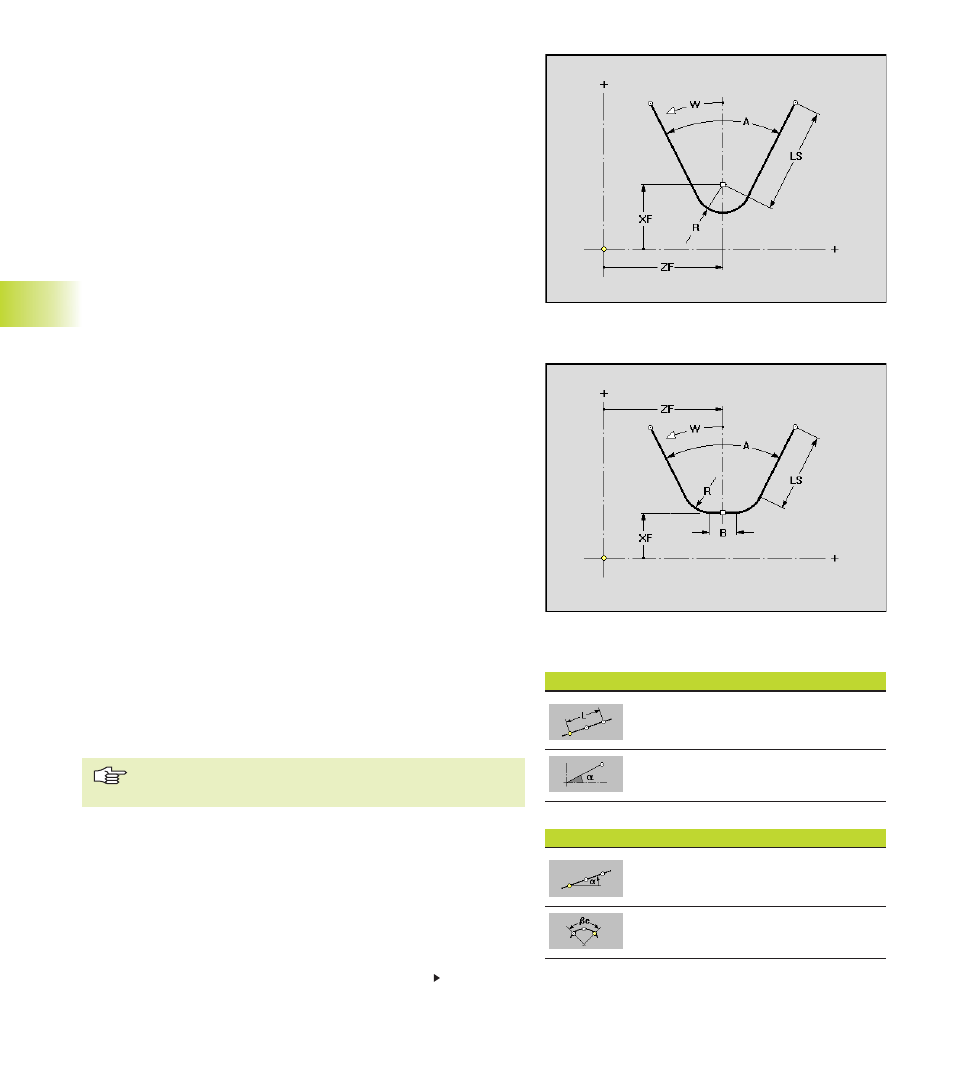

Keil/ verrundeter Keil
Bezugspunkt: Spitze des Keils / Mittelpunkt der Verrundung
Parameter
XF, ZF:
Verschiebung des Bezugspunktes
R:
■
R>0: Verrundungsradius
■
R=0: keine Verrundung
A:
Öffnungswinkel
LS:
Länge der Keilseiten (überstehende Elementteile werden
an den Überlagerungspunkten gekappt)
W:
Drehwinkel: die Überlagerungskontur wird um den „Dreh-
winkel“ gedreht
Ponton
Bezugspunkt: Mitte des Grundelements
Parameter
XF, ZF:
Verschiebung des Bezugspunktes
R:
■
R>0: Verrundungsradius
■
R=0: keine Verrundung
A:
Öffnungswinkel
LS:
Länge der Pontonseiten (überstehende Elemente werden
an den Überlagerungspunkten gekappt)
B:
Breite des Grundelements
W:
Drehwinkel: die Überlagerungskontur wird um den „Dreh-
winkel“ gedreht
Überlagerung
Abhängig von der Form des Stützkonturelements erfolgt die
■
Lineare Überlagerung oder
■
Zirkulare Überlagerung
Die Überlagerungs-Positionen können von dem Stütz-
konturelement abweichen.
Softkeys „Lineare Überlagerung“
Länge (statt Endpunkt) angeben
Länge (statt Endpunkt) angeben
6.5 F
e
rtigt
eilk
ont
ur
