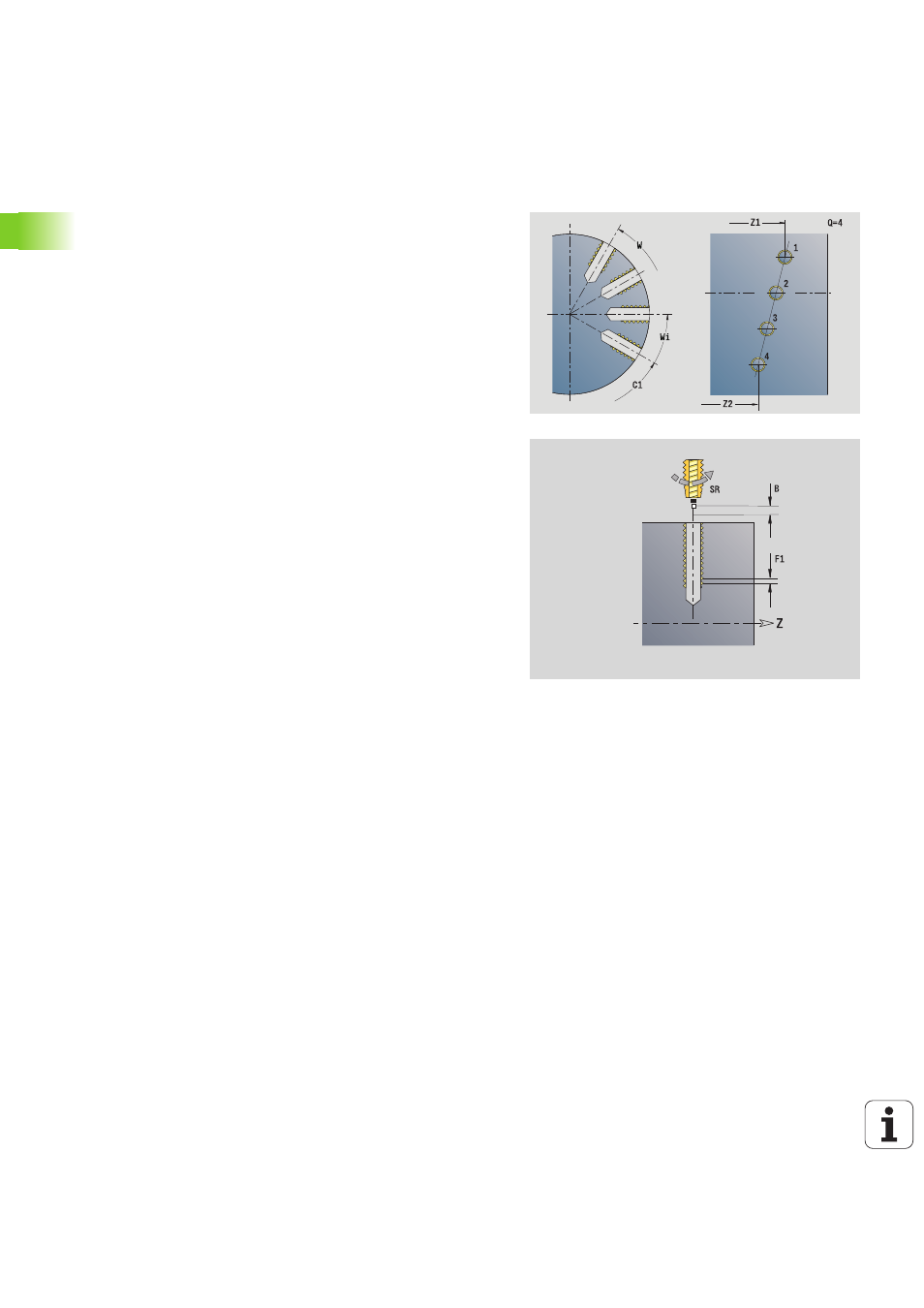

Unit „Gewindebohrmuster linear Mantelfläche“
Die Unit erstellt ein lineares Gewindebohrmuster mit gleichmäßigen
Abständen auf der Mantelfläche.
Unitname: G73_Lin_Mant_C / Zyklus: G73 (siehe Seite 325)
Verwenden Sie die Ausziehlänge bei Spannzangen mit
Längenausgleich. Der Zyklus berechnet auf Basis der Gewindetiefe,
der programmierten Steigung und der Ausziehlänge eine neue Nenn-
Steigung. Die Nenn-Steigung ist etwas kleiner als die Steigung des
Gewindebohrers. Bei der Erstellung des Gewindes wird der Bohrer
um die „Ausziehlänge“ aus dem Spannfutter herausgezogen. Damit
erreichen Sie bessere Standzeiten bei Gewindebohrern.
Zugriff zur Technologie-Datenbank:
Bearbeitungsart: Gewindebohren
beeinflusste Parameter: S
Formular Muster
Q
Anzahl der Bohrungen
Z1, C1
Startpunkt Muster
Wi
Winkelinkrement
W
Endwinkel
Z2
Endpunkt Muster
Formular Zyklus
X1
Startpunkt Bohrung (Durchmessermaß)
X2
Endpunkt Bohrung (Durchmessermaß)
F1
Gewindesteigung
B
Anlauflänge
L
Ausziehlänge bei Verwendung von Spannzangen mit
Längenausgleich (default: 0)
SR
Rückzugsdrehzahl (default: Drehzahl des Gewindebohrens)
SP
Spanbruchtiefe
SI
Rückzugsabstand
RB
Rückzugsebene
Weitere Formulare:
