Schruppbegrenzung hinter Schnittbegrenzung

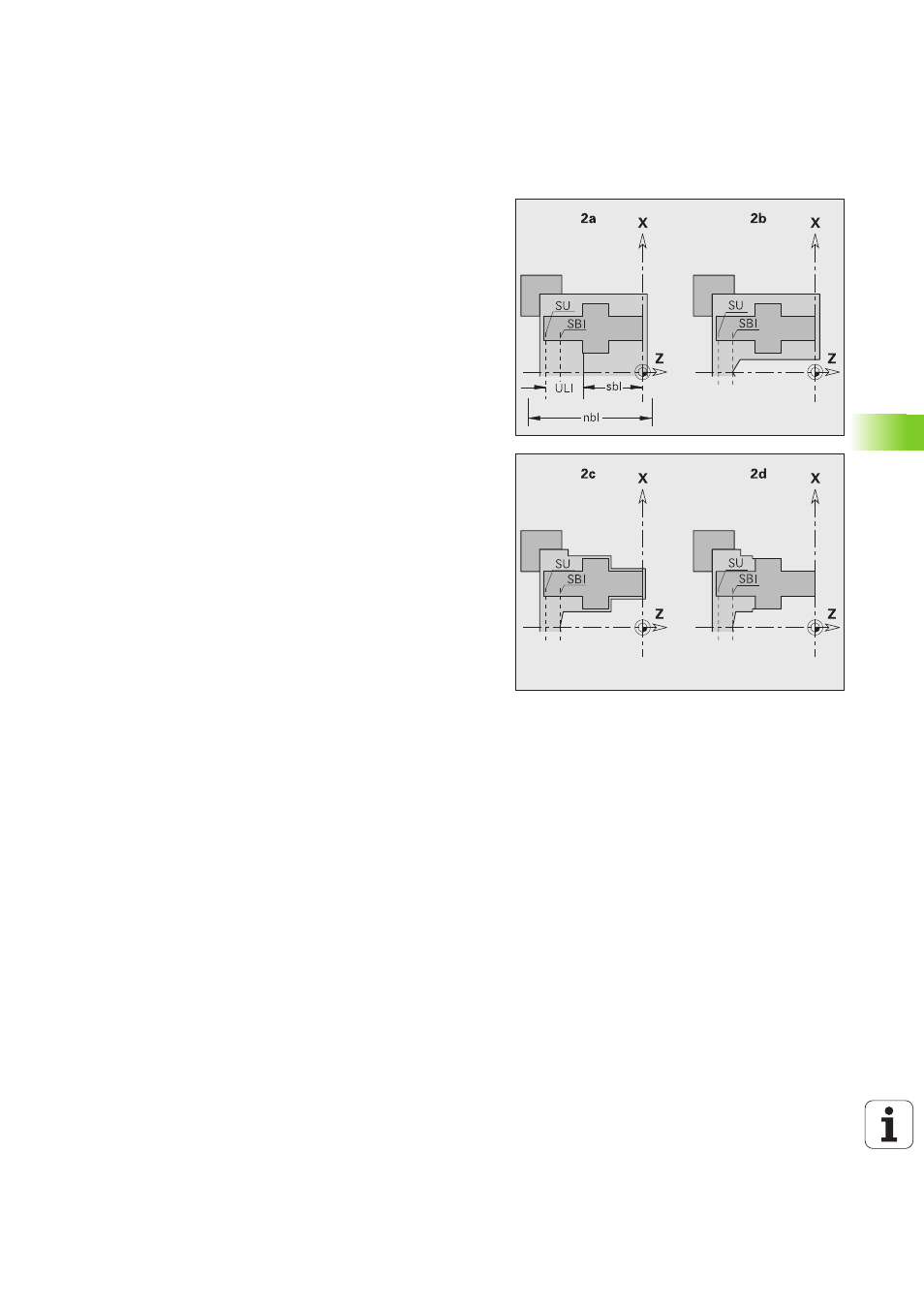

Beispiel 2:
Die Schruppbegrenzungslinie (SU) liegt hinter der
Schnittbegrenzung innen (SBI).
Abkürzungen
 SBI: Schnittbegrenzung innen
 SU: Schruppbegrenzungslinie (SU = sbl + ULI)
 sbl: Schruppbasislänge („tiefster hinterer Punkt“ der Innenkontur)
 ULI: Überhanglänge innen (Bearbeitungs-Parameter 4)
 nbl: nutzbare Werkzeuglänge (Werkzeug-Parameter)
