214 DIN-Programmierung
4.4
Fo
rm
element
e
Dr
ehk
ont
ur

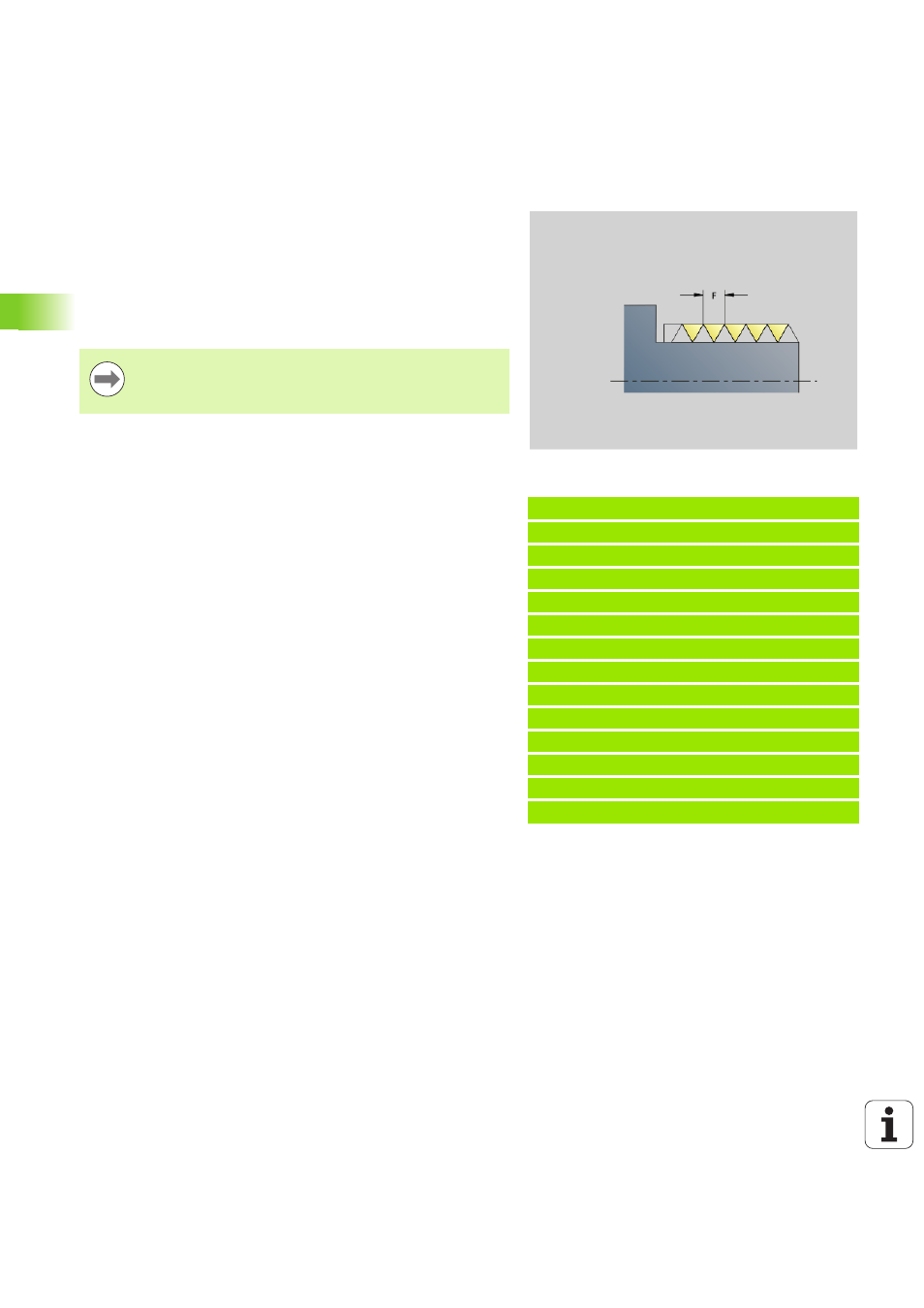

Gewinde (Standard) G34–Geo
G34 definiert ein einfaches oder verkettetes Außen- oder
Innengewinde (Metrisches ISO Feingewinde DIN 13 Reihe 1). Die
Steuerung berechnet alle benötigten Werte.
Sie verketten Gewinde durch Programmierung mehrerer G1/G34-
Sätze nacheinander.
Beispiel: G34
. . .
FERTIGTEIL
N1 G0 X0 Z0
N2 G1 X20 BR-2
N3 G1 Z-30
N4 G34 [metrisch ISO]
N5 G25 H7 I1.7 K7
N6 G1 X30 BR-1.5
N7 G1 Z-40
N8 G34 F1.5 [metrisch ISO Feingewinde]
N9 G25 H7 I1.5 K4
N10 G1 X40
N11 G1 Z-60
. . .
Parameter
F Gewindesteigung (default: Steigung aus der Normtabelle)
 Vor G34 oder in dem NC-Satz mit G34 programmieren
Sie ein lineares Konturelement als Bezugselement.
 Bearbeiten sie das Gewinde mit G31.
