C-A
chse
Unit „Bohrmuster zirkular Mantelfläche“
Die Unit erstellt ein zirkulares Bohrmuster auf der Mantelfläche.
Unitname: G74_Cir_Mant_C / Zyklus: G74 (siehe Seite 328)
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Bohren
 beeinflusste Parameter: F, S

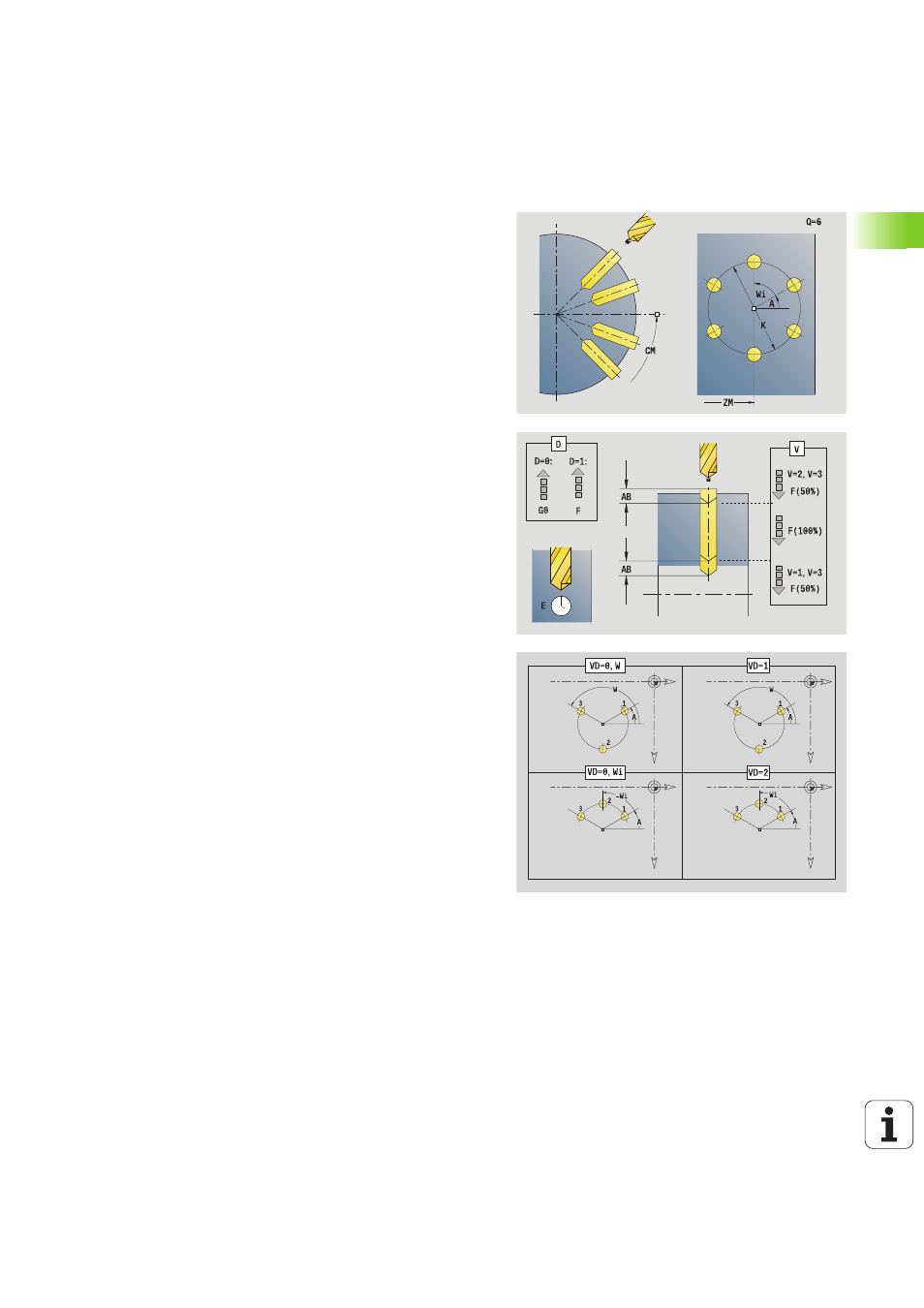

Formular Muster
Q
Anzahl der Bohrungen
ZM, CM Mustermittelpunkt
A
Anfangswinkel
Wi Winkelinkrement
K Musterdurchmesser
W Endwinkel
VD Umlaufrichtung (default: 0)
 VD=0, ohne W: Vollkreisaufteilung
 VD=0, mit W: Aufteilung auf längerem Kreisbogen
 VD=0, mit Wi: Vorzeichen von Wi bestimmt die
Richtung (Wi<0: im Uhrzeigersinn)
 VD=1, mit W: im Uhrzeigersinn
 VD=1, mit Wi: im Uhrzeigersinn (Vorzeichen von Wi ist
ohne Bedeutung)
 VD=2, mit W: gegen den Uhrzeigersinn
 VD=2, mit Wi: gegen den Uhrzeigersinn (Vorzeichen von
Wi ist ohne Bedeutung)
Formular Zyklus
X1
Startpunkt Bohrung (Durchmessermaß)
X2 Endpunkt Bohrung (Durchmessermaß)
E Verweilzeit am Bohrungsende (default: 0)
D Rückzug im:
 0: Eilgang
 1: Vorschub
V Vorschubreduzierung:
 0: ohne Reduzierung
 1: am Ende der Bohrung
 2: am Anfang der Bohrung
 3: am Anfang und Ende der Bohrung
AB An- / Durchbohrlänge (Distanz für Vorschubreduzierung)
P Bohrtiefe
IB Bohrtiefenreduzierwert: Wert, um den die Bohrtiefe nach
jeder Zustellung verkleinert wird.
JB Minimale Bohrtiefe: Falls Sie einen
Bohrtiefenreduzierwert eingegeben haben, wird die
Bohrtiefe nur bis auf den in JB eingegebenen Wert
reduziert.
B Rückzugsabstand: Wert, um den das Werkzeug nach
Erreichen der jeweiligen Bohrtiefe zurückgefahren wird.
