Gewinde
Unit „Gewinde ICP“

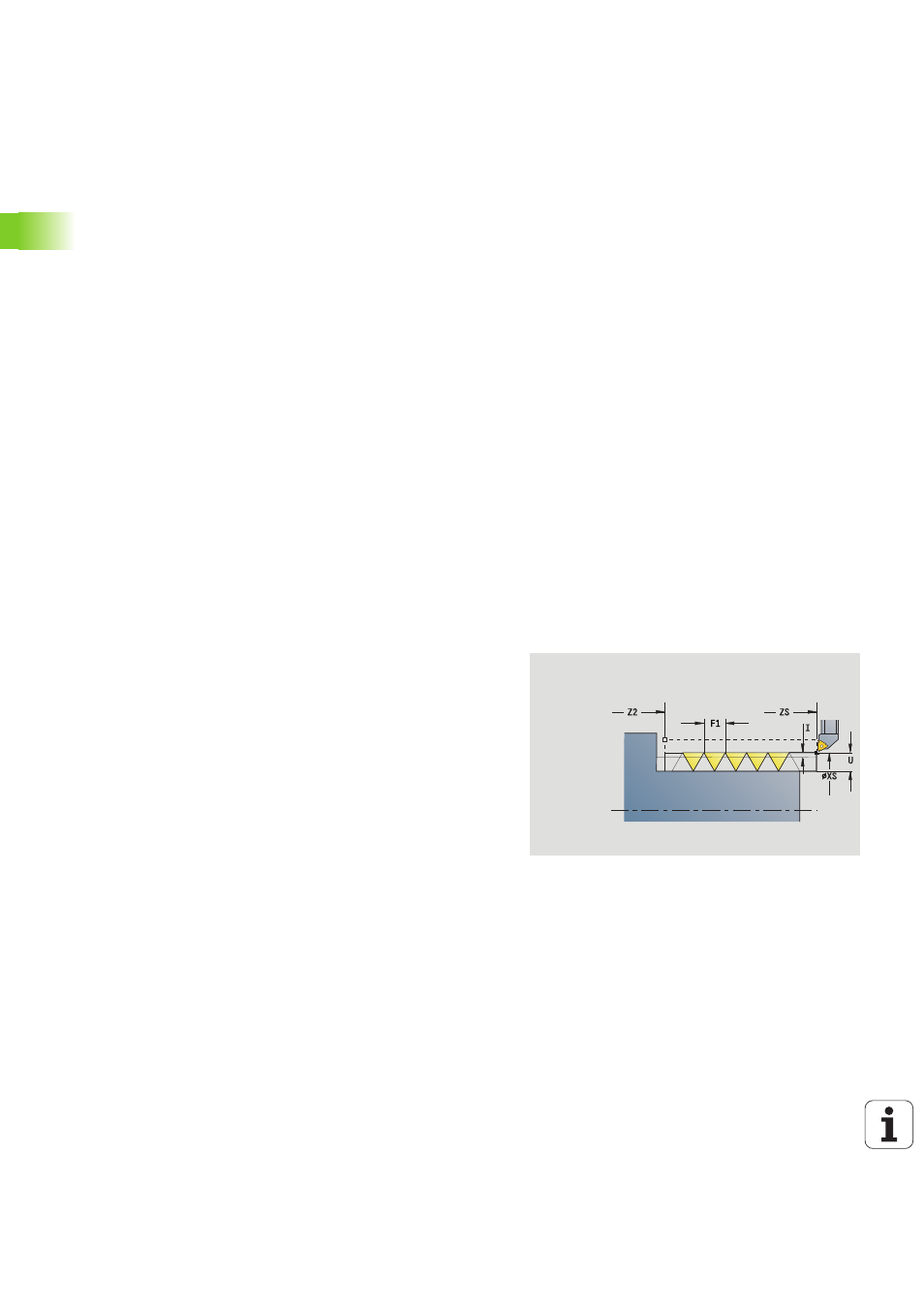

Die Unit erstellt ein ein- oder mehrgängiges Innen- oder
Außengewinde in Längs- oder Planrichtung. Die Kontur, auf der das
Gewinde aufgebracht wird, definieren Sie mit ICP.
Unitname: G31_ICP / Zyklus: G31 (siehe Seite 300)
Formular Zyklus
H
Versatzart (Versatz zwischen den einzelnen Zustellungen in
Schnittrichtung)
 0: ohne Versatz
 1: von links
 2: von rechts
 3: wechselnd links/rechts
V Zustellart (detaillierte Informationen: siehe Seite 124)
 0: konstanter Spanquerschnitt
 1: konstante Zustellung
 2: mit Restschnittaufteilung
 3: ohne Restschnittaufteilung
 4: wie MANUALplus 4110
 5: konstante Zustellung (wie in 4290)
 6: konstant mit Rest (wie in 4290)
A Zustellwinkel (Bezug: X-Achse; 0°<A<60°; default 30°)
R Restschnitttiefe (nur bei V=4)
C Startwinkel
D Gangzahl
Q Anzahl Leerdurchläufe
Weitere Formulare: siehe Seite 58
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Gewindedrehen
 beeinflusste Parameter: F, S
Formular Gewinde
FK
Konturbezug: siehe Seite 60
NS Startsatznummer Kontur
NE Endsatznummer Kontur
O1 Formelement bearbeiten
 0: keine Bearbeitung
 1: am Anfang
 2: am Ende
 3: am Anfang und am Ende
 4: nur Fase und Verrundung
O Gewindeort
 0: Innengewinde (Zustellung in +X)
 1: Außengewinde (Zustellung in –X)
J1 Gewindeorientierung
 aus 1. Konturelement
 0: Längs
 1: Plan
