HEIDENHAIN MANUALplus 620, CNC PILOT 640 211
4.4
Fo
rm
element
e
Dr
ehk
ont
ur

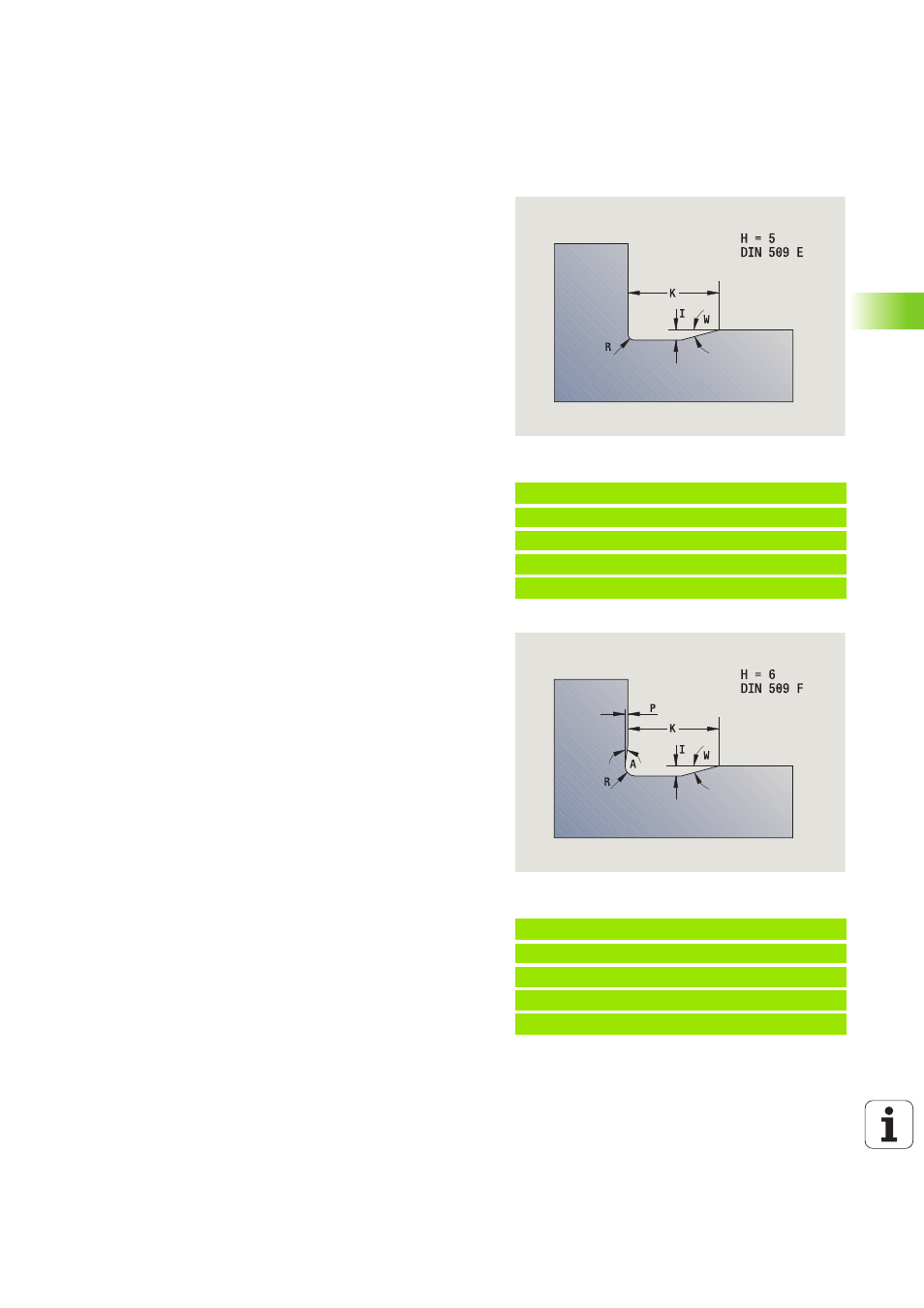

Freistich DIN 509 E (H=0,5)
Parameter, die Sie nicht angeben, ermittelt die Steuerung in
Abhängigkeit vom Durchmesser.
Freistich DIN 509 F (H=6)
Parameter, die Sie nicht angeben, ermittelt die Steuerung in
Abhängigkeit vom Durchmesser.
Beispiel: Aufruf G25-Geo DIN 509 E
. . .
N.. G1 Z-15 [Längselement]
N.. G25 H5 [DIN 509 E]
N.. G1 X20 [Planelement]
. . .
Parameter
H Freistich Form DIN 509 E: H=0 oder H=5
I Freistichtiefe (Radiusmaß)
K Freistichbreite
R Freistichradius (in beiden Ecken des Freistichs)
W Freistichwinkel
BE, BF, BD, BP und BH (siehe „Bearbeitungsattribute für
Formelemente” auf Seite 199)
Beispiel: Aufruf G25-Geo DIN 509 F
. . .
N.. G1 Z-15 [Längselement]
N.. G25 H6 [DIN 509 F]
N.. G1 X20 [Planelement]
. . .
Parameter
H Freistich Form DIN 509 F: H=6
I Freistichtiefe (Radiusmaß)
K Freistichbreite
R Freistichradius (in beiden Ecken des Freistichs)
P Plantiefe
W Freistichwinkel
A Planwinkel
BE, BF, BD, BP und BH (siehe „Bearbeitungsattribute für
Formelemente” auf Seite 199)
