HEIDENHAIN MANUALplus 620, CNC PILOT 640 121
2.7
Units
–
Sc
hlic
ht
en
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Schlichten
 beeinflusste Parameter: F, S, E

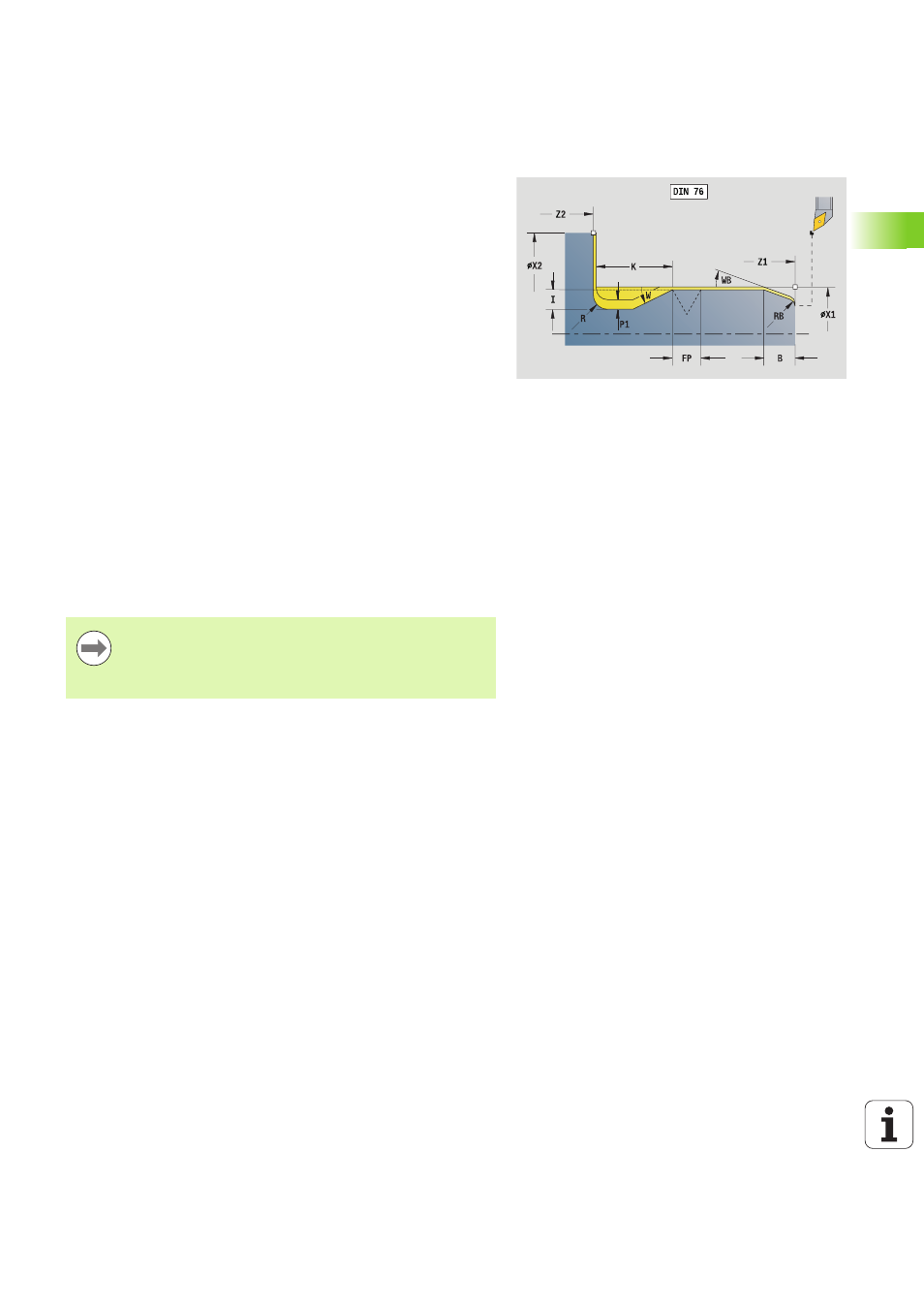

Formular Form G
FP
Gewindesteigung
I Freistichdurchmesser (default: Normtabelle)
K Freistichlänge (default: Normtabelle)
W Freistichwinkel (default: Normtabelle 30°)
R Freistichradius (default: Normtabelle)
P1 Freistichaufmaß
 Keine Eingabe: Bearbeitung in einem Schnitt
 P1>0: Aufteilung in Vor- und Fertigdrehen; P1=
Längsaufmaß; Planaufmaß ist immer 0,1mm
H Abfahrart
 0: zum Startpunkt
 1: Ende Planfläche
Zusätzliche Parameter „Zylinderanschnitt“
B
Zylinderanschnittlänge (keine Eingabe: kein Anschnitt)
WB Anschnittwinkel (default: 45°)
RB Positiver Wert: Anschnittradius, negativer Wert: Fase
(keine Eingabe: kein Element)
E Reduzierter Vorschub für das Eintauchen und den
Anschnitt. (default: aktiver Vorschub)
U Schleifaufmaß Zylinder
Weitere Formulare: siehe Seite 58
 Der Freistich wird nur in rechtwinkligen, achsparallelen
Konturecken auf der Längsachse ausgeführt.
 Parameter, die Sie nicht programmieren, ermittelt die
Steuerung aus der Normtabelle.
