Zirkularbewegung G12/G13

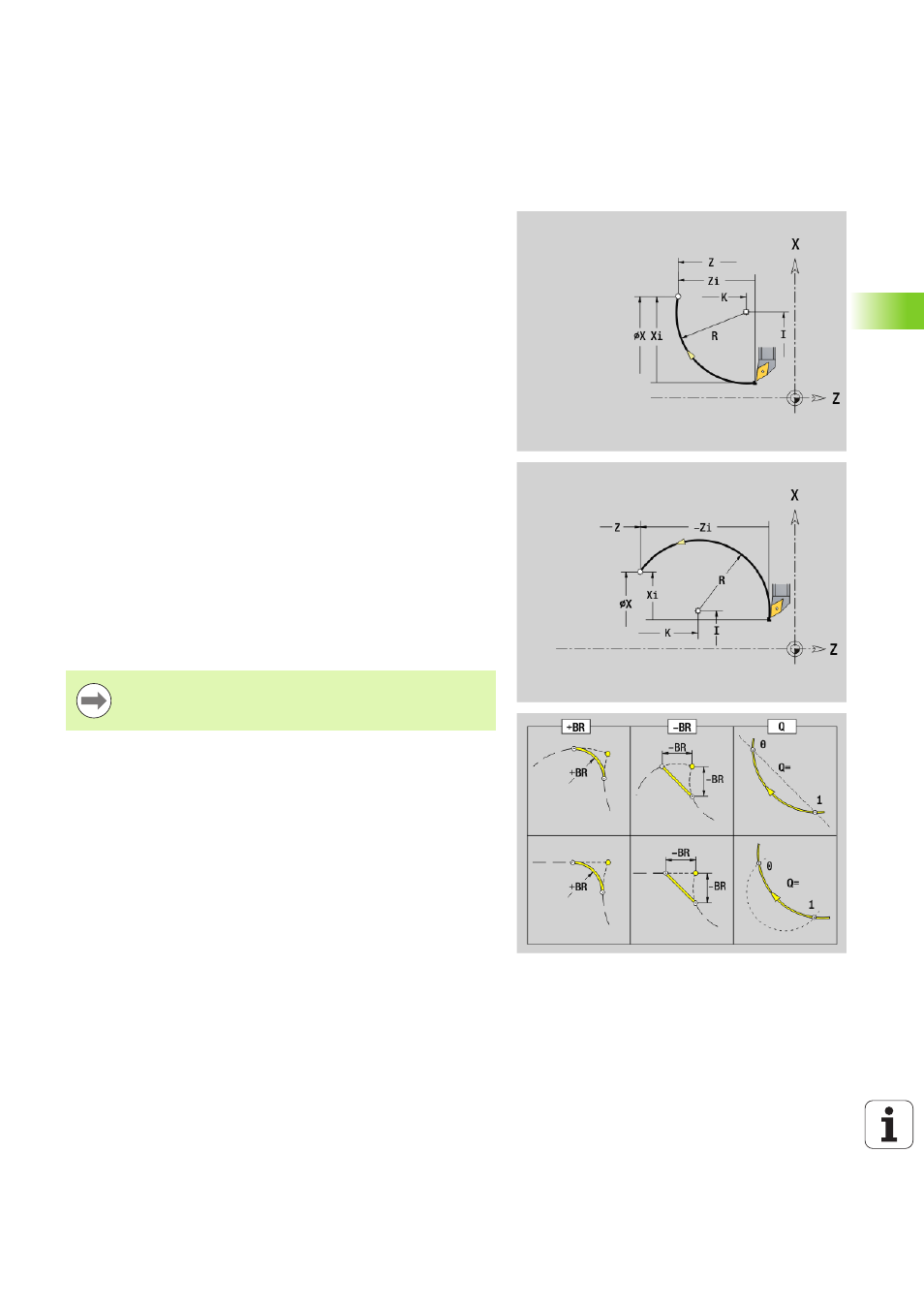

G12/G13 verfährt zirkular im Vorschub zum „Endpunkt". Die
Mittelpunktvermaßung erfolgt absolut. Drehrichtung (siehe Hilfebild):
 G12: im Uhrzeigersinn
 G13: im Gegen-Uhrzeigersinn
Parameter
X Endpunkt (Durchmessermaß)
Z Endpunkt
R Radius (0 < R <= 200 000 mm)
I Mittelpunkt absolut (Radiusmaß)
K Mittelpunkt absolut
Q Schnittpunkt. Endpunkt, wenn der Kreisbogen eine Gerade oder
einen Kreisbogen schneidet (default: 0):
 0: naher Schnittpunkt
 1: entfernter Schnittpunkt
BR Fase/Verrundung. Definiert den Übergang zum nächsten
Konturelement. Programmieren Sie den theoretischen
Endpunkt, wenn Sie eine Fase/Verrundung angeben.
 Keine Eingabe: tangentialer Übergang
 BR=0: nicht tangentialer Übergang
 BR>0: Radius der Rundung
 BR<0: Breite der Fase
BE Sondervorschubfaktor für Fase/Verrundung (default: 1)
Sondervorschub = aktiver Vorschub * BE (0 < BE <= 1)
Programmierung X, Z : absolut, inkremental,
selbsthaltend oder „?“
