NC-Programmierung
1.
1
smar
t.T
u
rn
-
und
DIN-Pr
ogr
ammier
ung

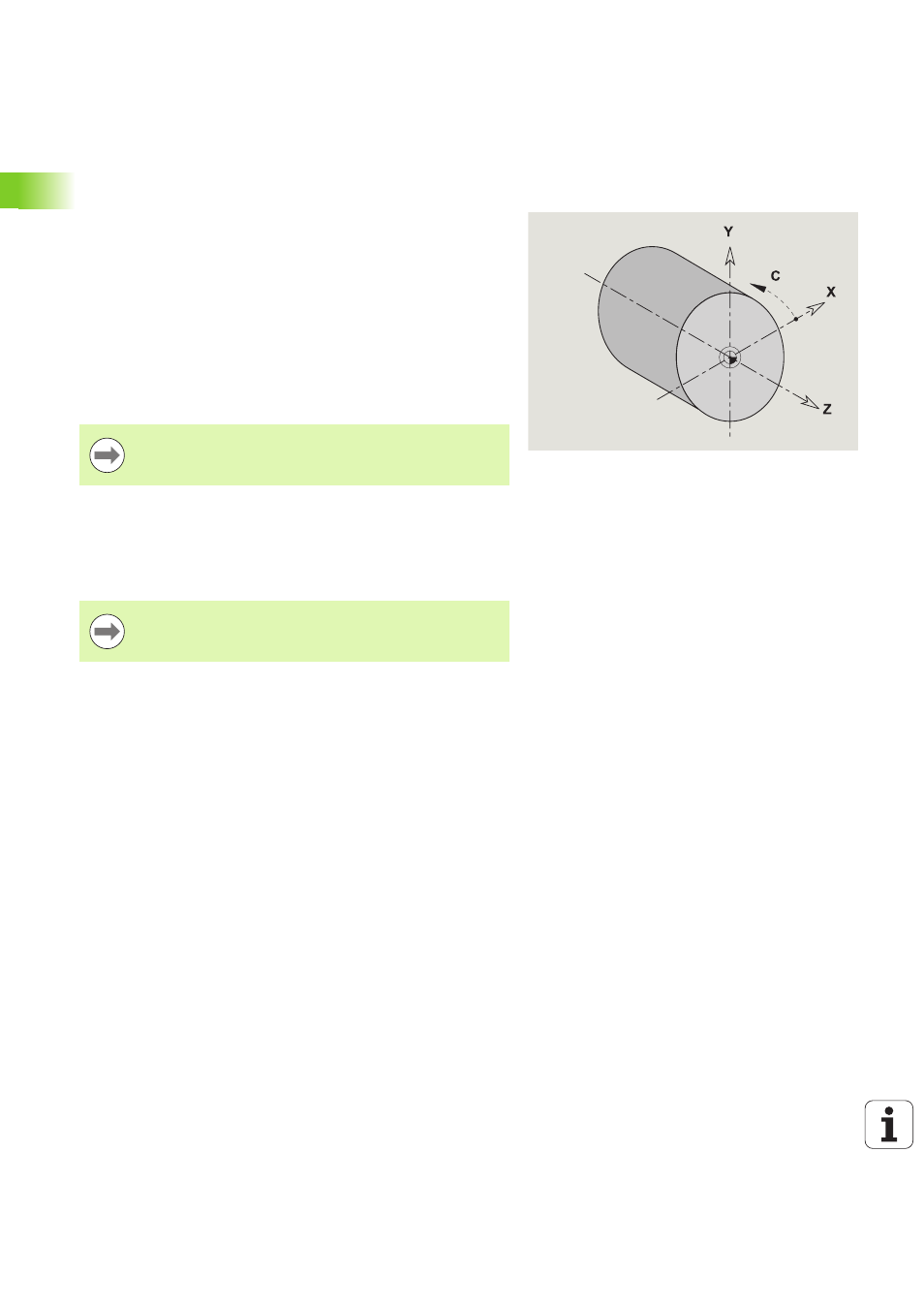

Linear- und Rundachsen
Hauptachsen
: Koordinatenangaben der X-, Y- und Z-Achse beziehen
sich auf den Werkstück-Nullpunkt.
C-Achse als Hauptachse:
Winkelangaben beziehen sich auf den „Nullpunkt der C-Achse“.
C-Achs-Konturen und C-Achs-Bearbeitungen:
Koordinatenangaben auf der Stirn-/Rückseite erfolgen in
kartesischen Koordinaten (XK, YK), oder in Polarkoordinaten (X, C)
Koordinatenangaben auf der Mantelfläche erfolgen in
Polarkoordinaten (Z, C). Statt „C“ kann das Streckenmaß CY
(„Mantelabwicklung“ am Referenzdurchmesser) verwendet
werden.
Maßeinheiten
NC-Programme schreiben Sie „metrisch“ oder in „inch“. Die
Maßeinheit wird im Feld „Einheit“ definiert (Siehe „Abschnitt
Der smart.Turn-Editor berücksichtigt nur
Adressbuchstaben der konfigurierten Achsen.
Ist die Maßeinheit einmal festgelegt, kann sie nicht mehr
geändert werden.
