4.35 G-Funktionen aus
Vorgängersteuerungen
Die im Folgenden beschriebenen Befehle werden unterstützt, damit
NC-Programme aus Vorgängersteuerungen übernommen werden
können. HEIDENHAIN empfiehlt, diese Befehle bei neuen NC-
Programmen nicht mehr zu verwenden.
Konturdefinitionen im Bearbeitungsteil
Freistichkontur G25
G25 generiert ein Formelement Freistich (DIN 509 E, DIN 509 F, DIN
76), das Sie in die Konturbeschreibung von Schrupp- oder

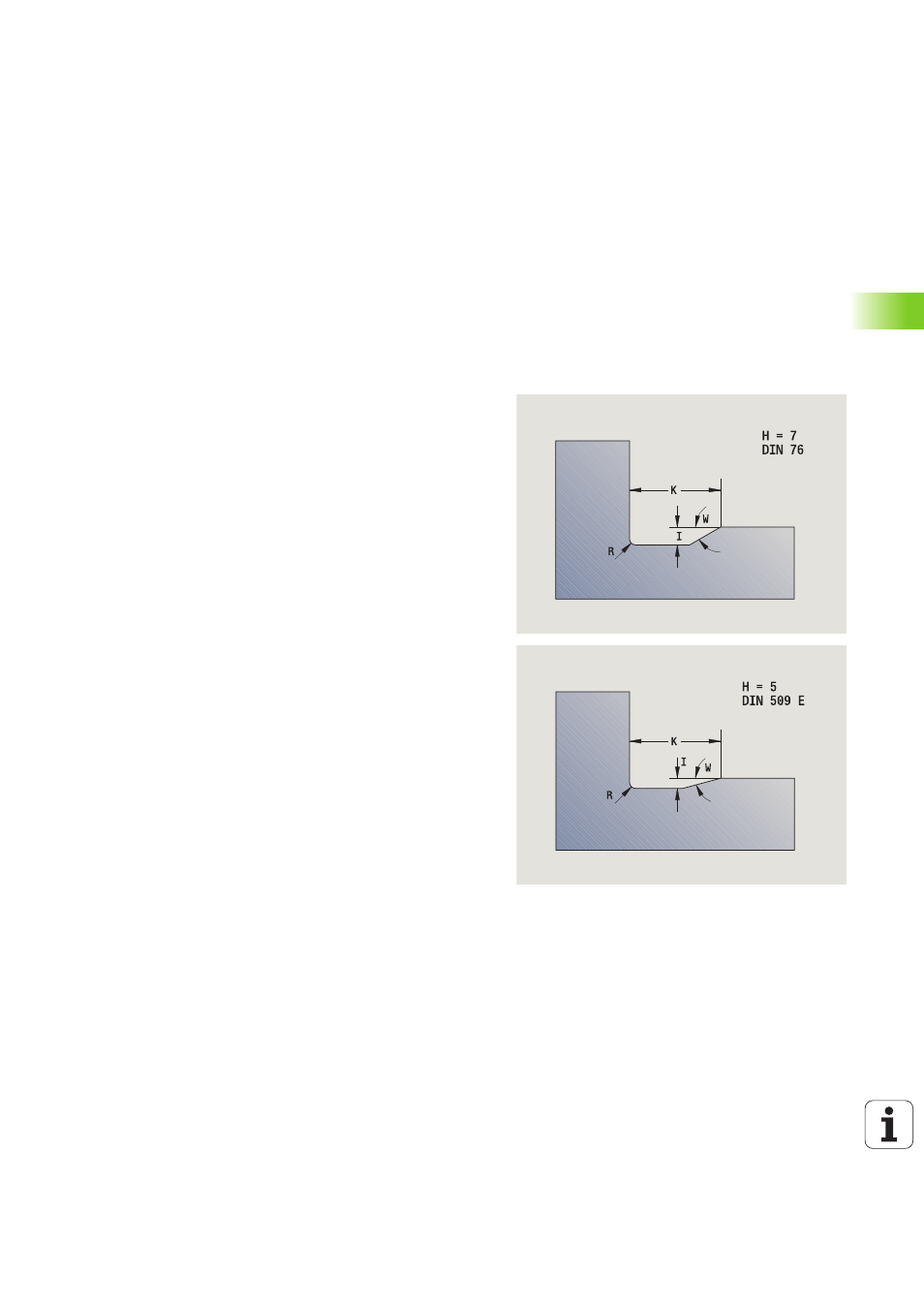

Schlichtzyklen einbinden. Das Hilfebild erläutert die Parametrierung
der Freistiche.
Werden Parameter nicht angeben, ermittelt die Steuerung folgende
Werte anhand des Durchmessers bzw. der Gewindesteigung aus der
Normtabelle:
 DIN 509 E: I, K, W, R
 DIN 509 F: I, K, W, R, P, A
 DIN 76: I, K, W, R (anhand der Gewindesteigung)
Parameter
H Freistichart (default: 0)
 H=0, 5: DIN 509 E
 H=6: DIN 509 F
 H=7: DIN 76
I Freistichtiefe (default: Normtabelle)
K Freistichbreite (default: Normtabelle)
R Freistichradius (default: Normtabelle)
P Plantiefe(default: Normtabelle)
W Freistichwinkel (default: Normtabelle)
A Planwinkel (default: Normtabelle)
FP Gewindesteigung - keine Eingabe: wird aufgrund des
Gewindedurchmessers ermittelt
U Schleifaufmaß (default: 0)
E Reduzierter Vorschub für die Fertigung des Freistichs (default:
aktiver Vorschub)
