244 DIN-Programmierung
4.8
Mant
elfläc
henk
ont
ur
en

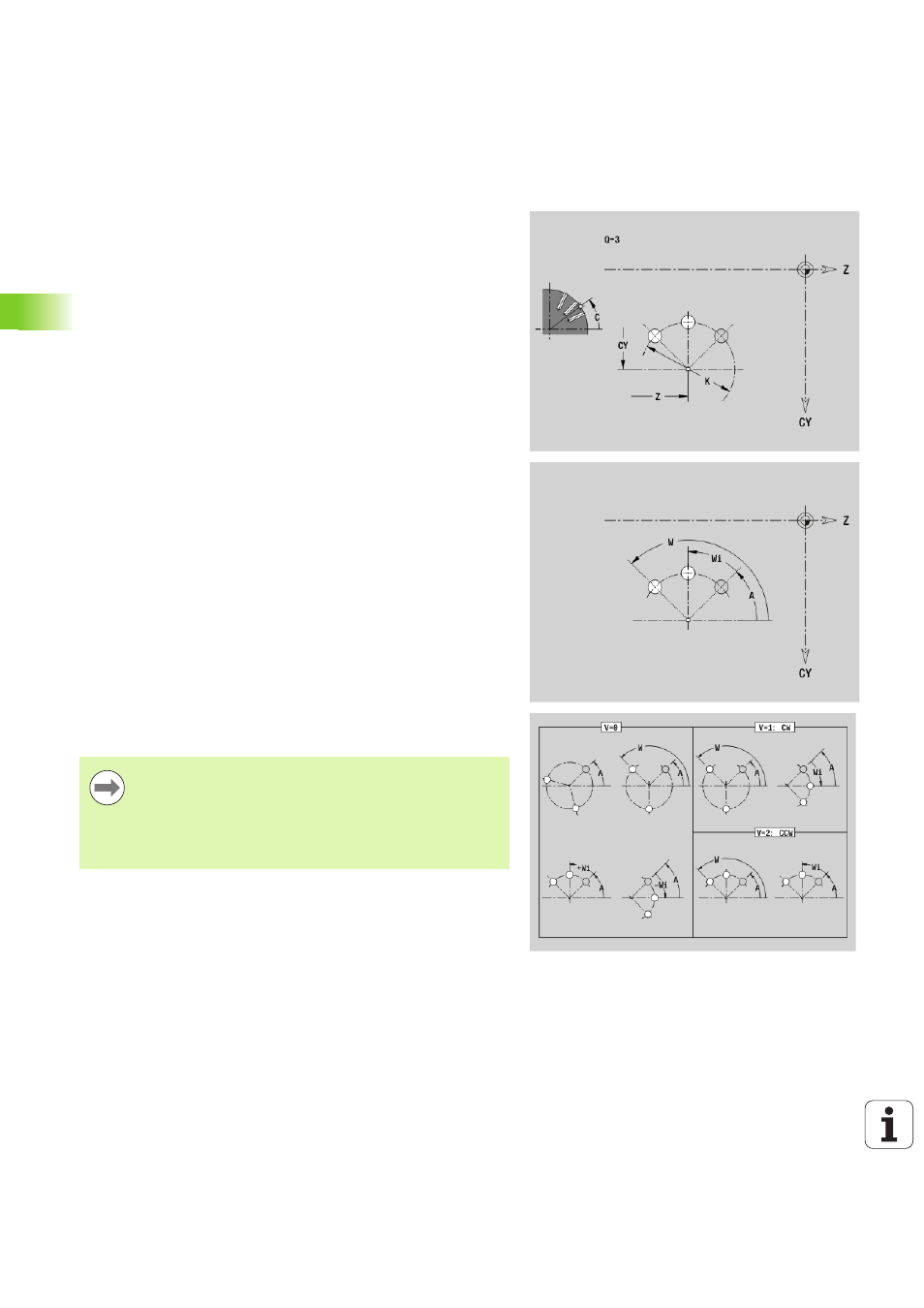

Muster zirkular Mantelfläche G412-Geo
G412 definiert ein zirkulares Bohr- oder Figurmuster auf der
Mantelfläche. G412 wirkt auf die im Folgesatz definierte Bohrung/
Figur (G310..315, G317).
Parameter
Q Anzahl der Figuren
K Musterdurchmesser
A Anfangswinkel – Position erste Figur; Bezug: Z-Achse
(default: 0°)
W Endwinkel – Position letzte Figur; Bezug: Z-Achse
(default: 360°)
Wi Winkel zwischen Figuren
V
Richtung – Orientierung (default: 0)
 V=0, ohne W: Vollkreisaufteilung
 V=0, mit W: Aufteilung auf längerem Kreisbogen
 V=0, mit Wi: Vorzeichen von Wi bestimmt die Richtung
(Wi<0: im Uhrzeigersinn)
 V=1, mit W: im Uhrzeigersinn
 V=1, mit Wi: im Uhrzeigersinn (Vorzeichen von Wi ist ohne
Bedeutung)
 V=2, mit W: gegen den Uhrzeigersinn
 V=2, mit Wi: gegen den Uhrzeigersinn (Vorzeichen von Wi ist
ohne Bedeutung)
Z Mittelpunkt Muster
C Mittelpunkt Muster (Winkel)
H Lage der Figuren (default: 0)
 H=0: Normallage, Figuren werden um den Kreismittelpunkt
gedreht (Rotation)
 H=1: Originallage, Figurlage bezogen auf das
Koordinatensystem bleibt gleich (Translation)
 Programmieren Sie die Bohrung/Figur im Folgesatz
ohne Mittelpunkt. Ausnahme zirkulare Nut: Siehe
„Zirkulares Muster mit zirkularen Nuten” auf Seite 225..
 Der Fräszyklus (Abschnitt BEARBEITUNG) ruft die
Bohrung/Figur im Folgesatz auf, nicht die
Musterdefinition.
