Bohrzyklen
Aufbohren, Senken G72
G72 wird eingesetzt für Bohrungen mit Konturbeschreibung
(Einzelbohrung oder Lochmuster). Verwenden Sie G72 für folgende
axiale/radiale Bohr-Funktionen mit feststehenden oder angetriebenen
Werkzeugen:
 Aufbohren
 Senken
 Reiben
 NC-Anbohren
 Zentrieren
Parameter
ID Bohrkontur – Name der Bohrungsbeschreibung
NS Satznummer Kontur. Referenz auf die Kontur der Bohrung
(G49-, G300- oder G310-Geo)
RB Rückzugsebene (radiale Bohrungen, Bohrungen YZ-Ebene:
Durchmessermaß) – (default: Rückzug zur Startposition bzw.
auf Sicherheitsabstand)
E Verweilzeit zum Freischneiden am Bohrungsende (in
Sekunden) – (default: 0)
D Rückzugsart (default: 0)
 0: Eilgang
 1: Vorschub
BS Anfang Elementnummer (Nummer der ersten zu
bearbeitenden Bohrung eines Musters)
BE Ende Elementnummer (Nummer der letzten zu bearbeitenden
Bohrung eines Musters)
H (Spindel-)Bremse aus (default: 0)
 0: Spindelbremse ein
 1: Spindelbremse aus

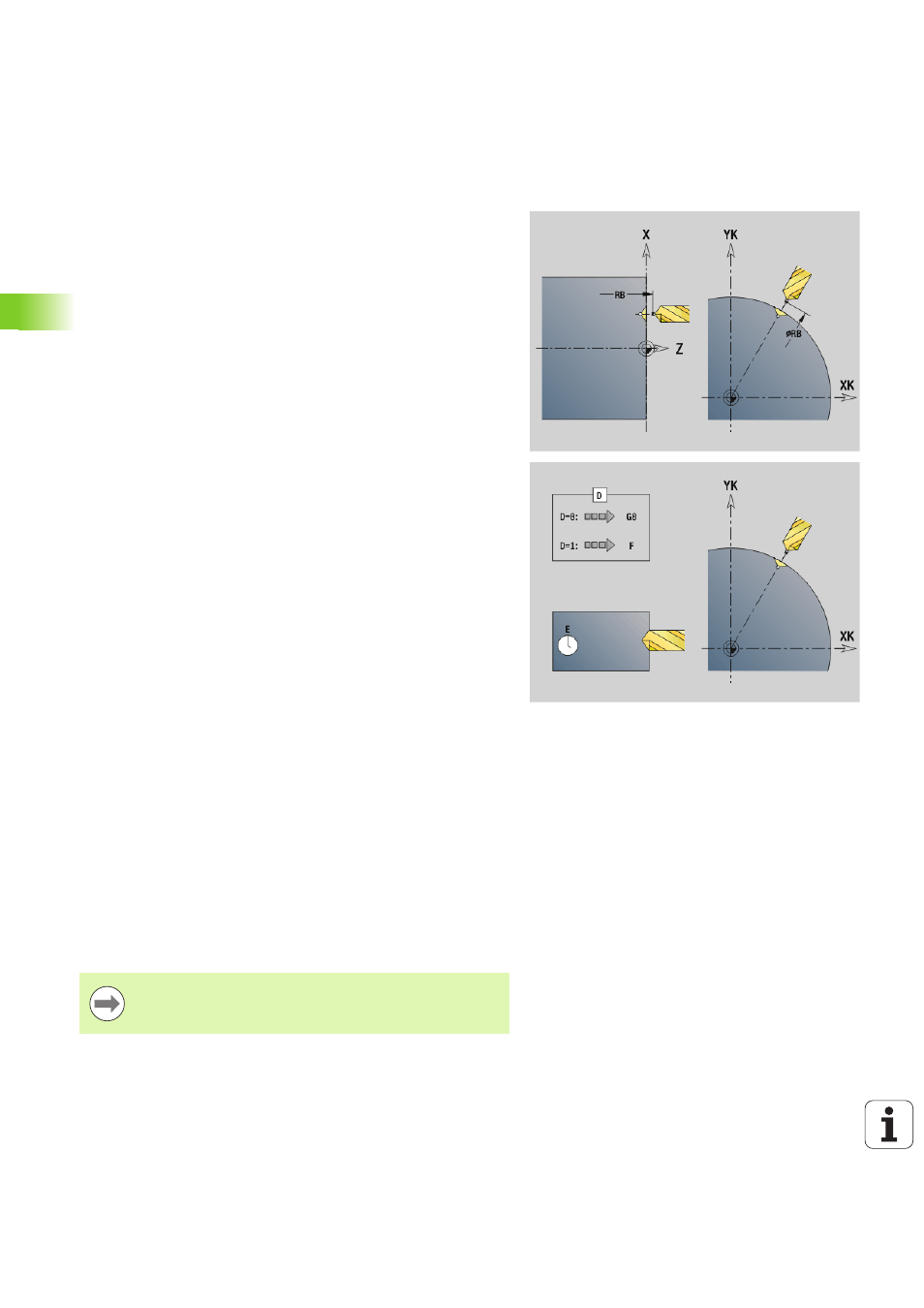

Zyklusablauf
1
Fährt abhängig von „RB“ im Eilgang den „Startpunkt“ an:
 RB nicht programmiert: fährt bis auf Sicherheitsabstand an
 RB programmiert: fährt auf die Position „RB“ und fährt dann
auf Sicherheitsabstand an
2 Bohrt mit Vorschubreduzierung (50 %) an.
3 Fährt im Vorschub bis Bohrungs-Ende.
4 Rückzug, abhängig von „D“ im Eilgang/Vorschub.
5 Rückzugsposition ist abhängig von „RB“:
 RB nicht programmiert: Rückzug auf den „Startpunkt“
 RB programmiert: Rückzug auf die Position „RB“
Lochmuster: „NS" zeigt auf die Kontur der Bohrung, nicht
auf die Musterdefinition.
