HEIDENHAIN MANUALplus 620, CNC PILOT 640 511
6.3
K
o
nt
ur
en
der
YZ-Ebene

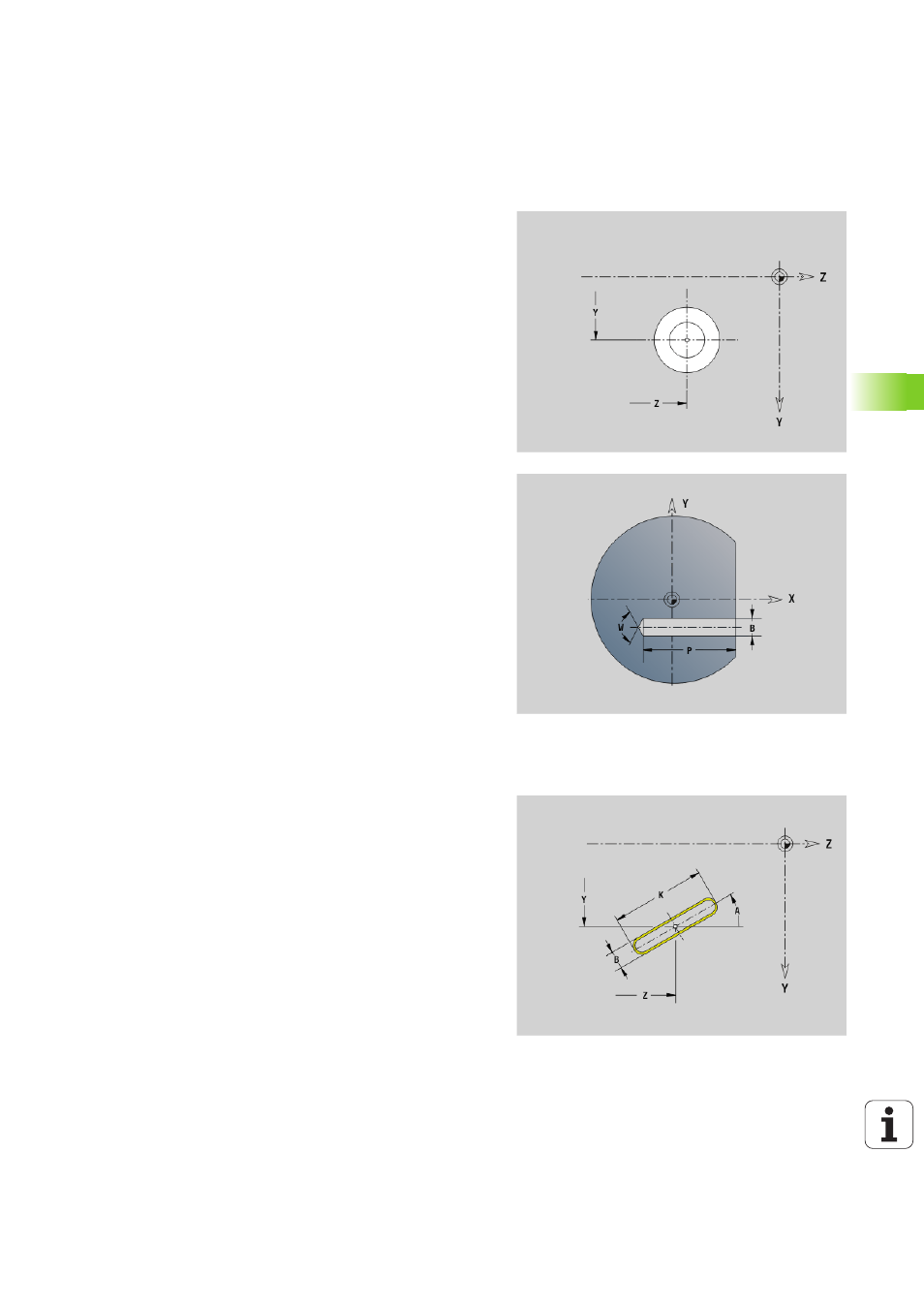

Bohrung YZ-Ebene G380-Geo
G380 definiert eine Einzelbohrung mit Senkung und Gewinde in der
YZ-Ebene.
Lineare Nut YZ-Ebene G381-Geo
G381 definiert eine lineare Nut in der YZ-Ebene.
Parameter
Y Mittelpunkt Bohrung
Z Mittelpunkt Bohrung
B Bohrdurchmesser
P Bohrtiefe (ohne Bohrspitze)
W Spitzenwinkel (default: 180°)
R Senkdurchmesser
U Senktiefe
E Senkwinkel
I Gewindedurchmesser
J Gewindetiefe
K Gewindeanschnitt (Auslauflänge)
F Gewindesteigung
V Links- oder Rechtsgewinde (default: 0)
 0: Rechtsgewinde
 1: Linksgewinde
A Winkel zur X-Achse (Bereich: –90° < A < 90°)
O Zentrierdurchmesser
Parameter
Y Mittelpunkt der Nut
Z Mittelpunkt der Nut
X Bezugsdurchmesser
 keine Eingabe: „X“ aus Abschnittskennung
 „X“ überschreibt „X“ aus Abschnittskennung
A Lagewinkel (Bezug: positive Z-Achse; default: 0°)
K Nutlänge
B Nutbreite
P Tiefe der Tasche (default: „P“ aus G308)
