288 DIN-Programmierung
4.1
7
K
ont
urbez
o
g
ene
Dr
ehzyklen

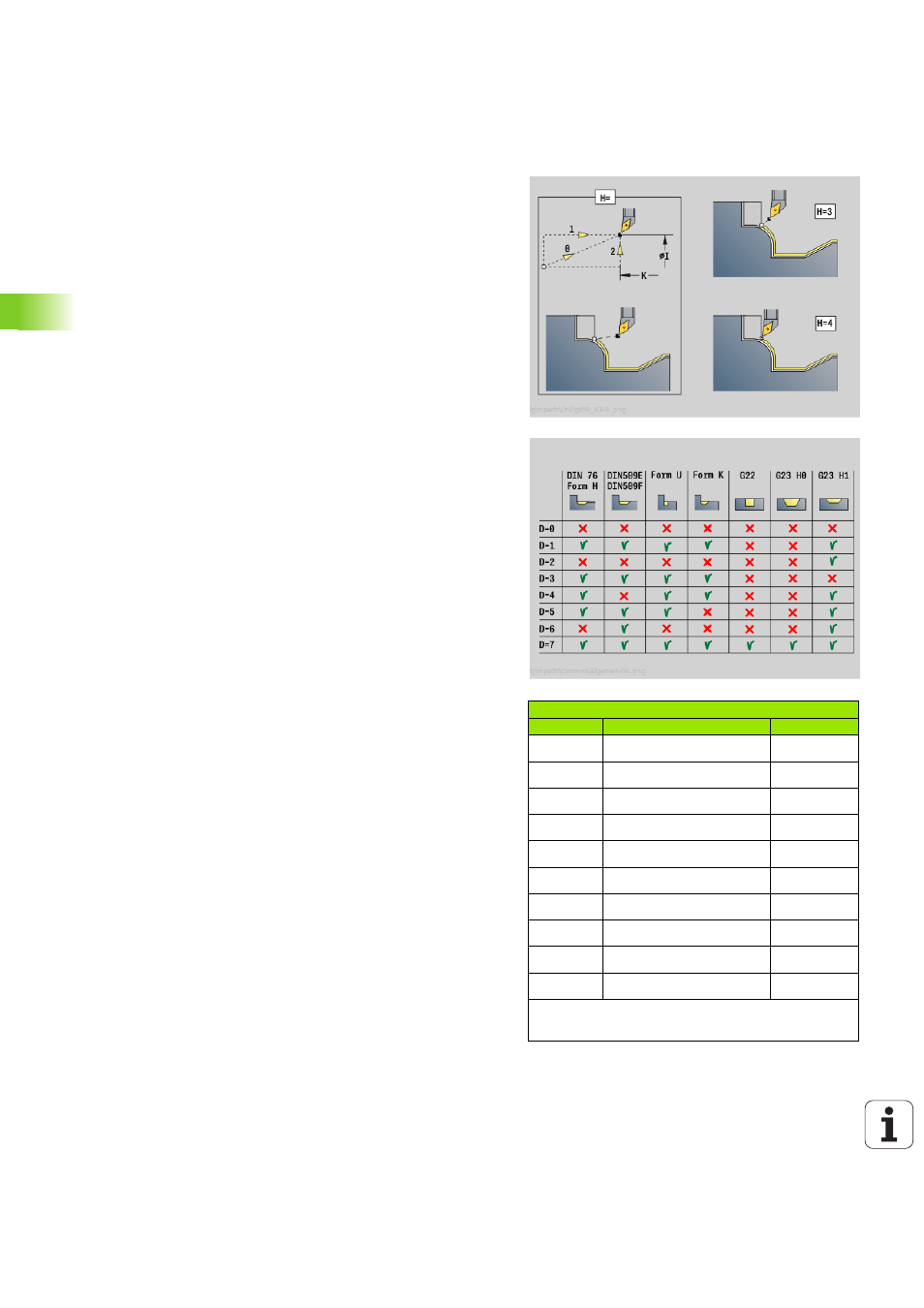

Ausblendcodes für Einstiche und Freistiche
G-Aufruf
Funktion D-Code
G22 Dichtring Einstich 512
G22 Sicherring Einstich 1.024
G23 H0 Allgemeiner Einstich 256
G23 H1 Freidrehung 2.048
G25 H4 Freistich Form U 32.768
G25 H5 Freistich Form E 65.536
G25 H6 Freistich Form F 131.072
G25 H7 Freistich Form G 262.744
G25 H8 Freistich Form H 524.288
G25 H9 Freistich Form K 1.048.576
Addieren Sie die Codes, um mehrere Elemente
auszublenden.
Parameter
H Freifahrart (default: 3). Werkzeug hebt unter 45° entgegen der
Bearbeitungsrichtung ab und fährt, wie folgt auf die Position „I,
K":
 0: diagonal
 1: erst X-, dann Z-Richtung
 2: erst Z-, dann X-Richtung
 3: bleibt auf Sicherheitsabstand stehen
 4: keine Freifahrbewegung – Werkzeug bleibt auf der
Endkoordinate stehen
 5: diagonal auf Werkzeugposition vor dem Zyklus
 6: erst X, dann Z auf Werkzeugposition vor dem Zyklus
 7: erst Z, dann X auf Werkzeugposition vor dem Zyklus
X Schnittbegrenzung (Durchmessermaß) – (default: keine
Schnittbegrenzung)
Z Schnittbegrenzung (default: keine Schnittbegrenzung)
D Elemente ausblenden (default: 1). Nutzen Sie die im Bild
aufgeführten Ausblendcodes, um einzelne Elemente
auszublenden, oder in der Tabelle aufgeführten Codes, um
Einstiche, Freistiche und Freidrehungen nicht zu bearbeiten.
I Endpunkt, der bei Zyklusende angefahren wird
(Durchmessermaß)
K Endpunkt, der bei Zyklusende angefahren wird
O Vorschubreduzierung für Zirkularelemente (default: 0)
 0: Vorschubreduzierung aktiv
 1: keine Vorschubreduzierung
U Zyklusart – wird für die Konturgenerierung aus den G80-
Parametern benötigt. (default: 0)
 0: Standardkontur längs oder plan, Eintauchkontur oder ICP-
Kontur
 1: Linearweg ohne Rücklauf / mit Rücklauf
 2: Zirkularweg CW ohne Rücklauf / mit Rücklauf
 3: Zirkularweg CCW ohne Rücklauf / mit Rücklauf
 4: Fase ohne Rücklauf / mit Rücklauf
 5: Rundung ohne Rücklauf / mit Rücklauf
B Schneidenradiuskompensation (default: 0)
 0: automatische Erkennung
 1: links der Kontur
 2: rechts der Kontur
 3: automatische Erkennung ohne Berücksichtigung des
Werkzeugwinkels
 4: links der Kontur ohne Berücksichtigung des
Werkzeugwinkels
 5: rechts der Kontur ohne Berücksichtigung des
Werkzeugwinkels
