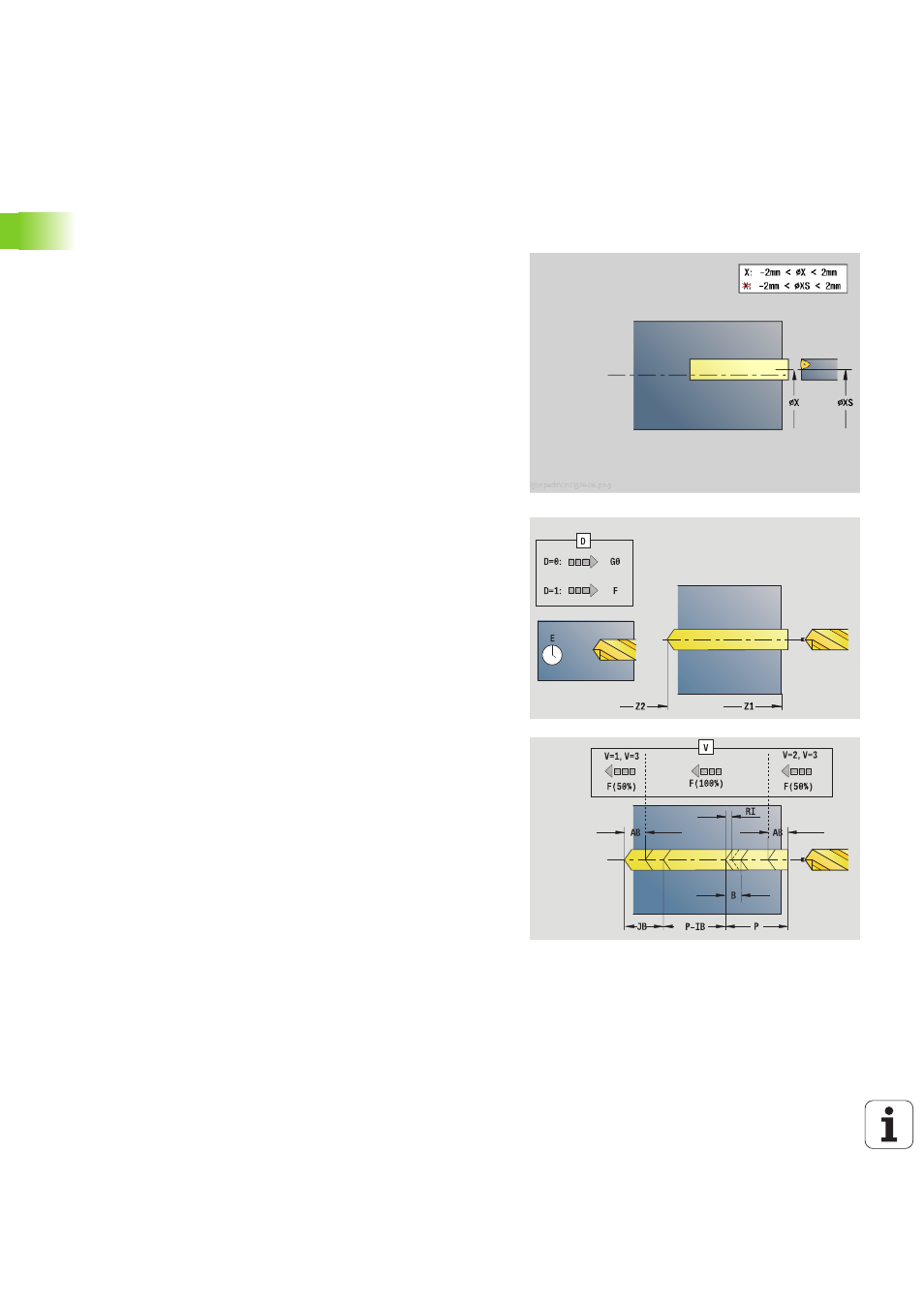

2.4 Units – Bohren zentrisch
Unit „Bohren zentrisch“
Die Unit erstellt axiale Bohrungen in mehreren Stufen mit
feststehenden Werkzeugen. Geeignete Werkzeuge können Sie bis zu
+/– 2 mm außerhalb des Zentrums positionieren.
Unitname: G74_ZENTR / Zyklus: G74 (siehe Seite 328)
Zugriff zur Technologie-Datenbank:
Bearbeitungsart: Bohren
beeinflusste Parameter: F, S
Formular Zyklus
Z1
Startpunkt Bohrung
Z2
Endpunkt Bohrung
NS
Startsatznummer Kontur
X
Startpunkt Bohrung (Durchmessermaß) –
(Bereich: –2 mm < X < 2 mm; default: 0)
E
Verweilzeit am Bohrungsende (default: 0)
D
Rückzug im
0: Eilgang
1: Vorschub
V
Vorschubreduzierung
0: ohne Reduzierung
1: am Ende der Bohrung
2: am Anfang der Bohrung
3: am Anfang und Ende der Bohrung
AB
An- / Durchbohrlänge (Distanz für Vorschubreduzierung)
P
Bohrtiefe
IB
Bohrtiefenreduzierwert: Wert, um den die Bohrtiefe nach
jeder Zustellung verkleinert wird.
JB
Minimale Bohrtiefe: Falls Sie einen Bohrtiefenreduzierwert
eingegeben haben, wird die Bohrtiefe nur bis auf den in JB
eingegebenen Wert reduziert.
B
Rückzugsabstand: Wert, um den das Werkzeug nach
Erreichen der jeweiligen Bohrtiefe zurückgefahren wird.
RI
Sicherheitsabstand intern. Abstand zum Wiederanfahren
innerhalb der Bohrung (default: Sicherheitsabstand SCK).
Formular Global
G14
Werkzeugwechselpunkt
Keine Achse
0: simultan
1: erst X, dann Z
2: erst Z, dann X
3: nur X
4: nur Z
5: nur Y-Richtung
6: simultan mit Y (X-, Y- und Z-Achse fahren diagonal)
