258 DIN-Programmierung
4.13
Nullpunkt-V
ersc
h
iebung
en
Nullpunktoffsets
–

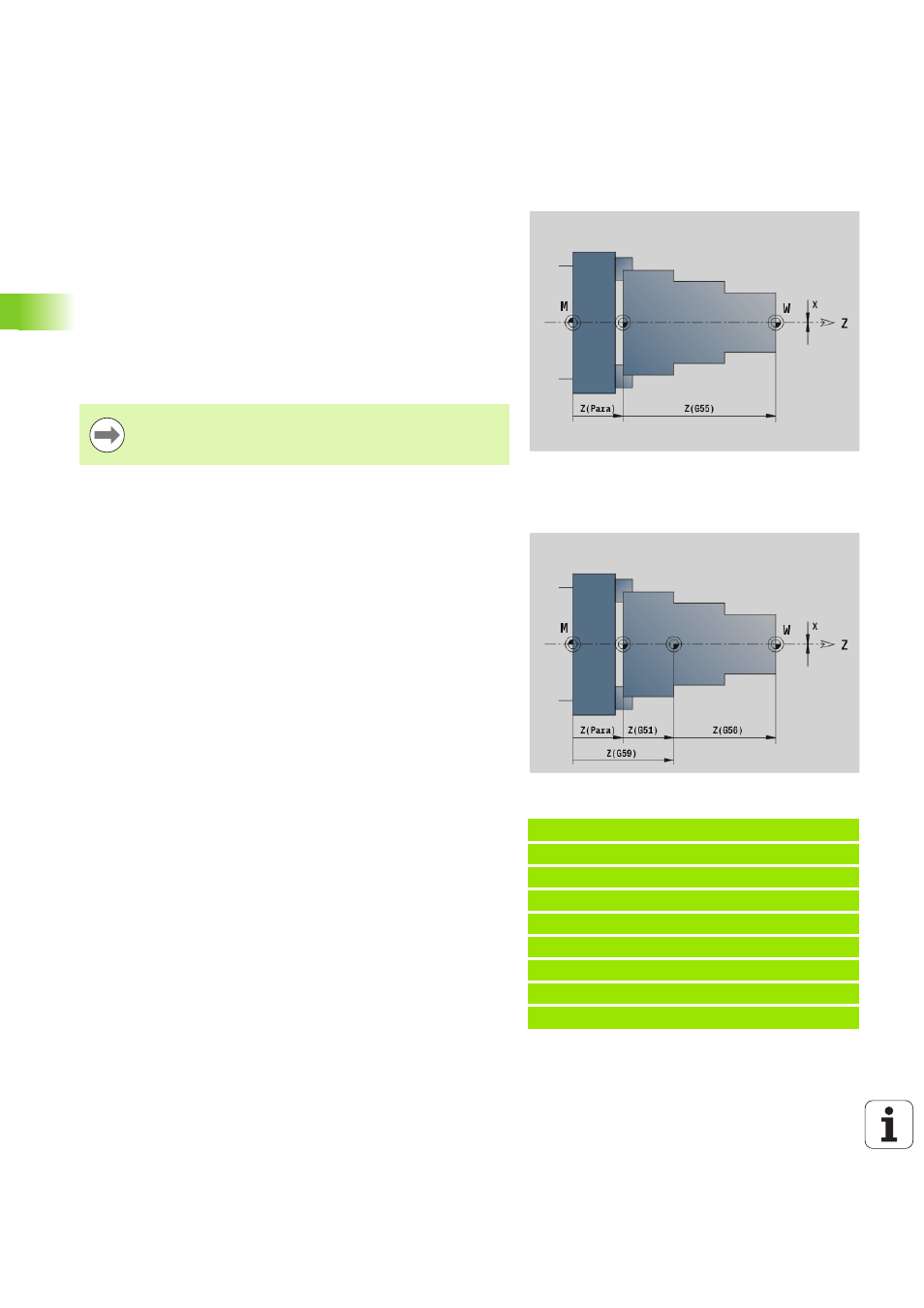

Verschiebung G53/G54 /G55
G53, G54 und G55 verschieben den Werkstück-Nullpunkt um die im
Einrichtebetrieb definierten Offset-Werte.
Die Verschiebung bezieht sich auf den im Einrichtebetrieb definierten
Werkstück-Nullpunkt, selbst wenn Sie G53, G54 und G55 mehrfach
programmieren.
Die Verschiebung gilt bis Programmende oder bis sie von anderen
Nullpunkt-Verschiebungen aufgehoben wird.
Bevor Sie die Verschiebungen G53, G54 und G55 verwenden, müssen
Sie die Offset-Werte im Einrichtebetrieb definieren (siehe Benutzer-
Handbuch „Offsets definieren“).
Nullpunkt-Verschiebung additiv G56
G56 verschiebt den Werkstück-Nullpunkt um den definierten Wert in
der gewählten Achse. Die Verschiebung bezieht sich auf den aktuell
gültigen Werkstück-Nullpunkt.
Wenn Sie G56 mehrfach programmieren, wird die Verschiebung
immer auf den aktuell gültigen Werkstück-Nullpunkt addiert.
Eine Verschiebung in X wird als Radiusmaß angegeben.
Beispiel: G56
. . .
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X62 Z5
N3 G810 NS7 NE12 P5 I0.5 K0.2
N4 G56 Z-28 [Nullpunkt-Verschiebung]
N5 G0 X62 Z5
N6 G810 NS7 NE12 P5 I0.5 K0.2
N7 G56 Z-28 [Nullpunkt-Verschiebung]
. . .
Parameter
X Verschiebung (Radiusmaß) – (default: 0)
Y Verschiebung (maschinenabhängig)
Z Verschiebung
U Verschiebung (maschinenabhängig)
V Verschiebung (maschinenabhängig)
W Verschiebung (maschinenabhängig)
