Einstichzyklus G870
G870 erstellt einen mit G22-Geo definierten Einstich. Die Steuerung
erkennt anhand der Werkzeugdefinition, ob eine Außen- oder
Innenbearbeitung bzw. ein radialer oder axialer Einstich vorliegt.
Parameter
ID Hilfskontur – Identnummer der zu bearbeitenden Kontur
NS Satznummer (Referenz auf G22-Geo)
I Aufmaß beim Vorstechen (default: 0)
 I=0: Einstich wird in einem Arbeitsgang erstellt.
 I>0: Im ersten Arbeitsgang wird vorgestochen, im Zweiten
geschlichtet.
E Verweilzeit (default: Zeit einer Spindelumdrehung)
 bei I=0: bei jedem Einstich
 bei I>0: nur beim Schlichten
Berechnung der Schnittaufteilung:
Maximaler Versatz = 0,8 * Schneidenbreite
 Die Schneidenradiuskorrektur wird durchgeführt.
 Ein Aufmaß wird nicht verrechnet.

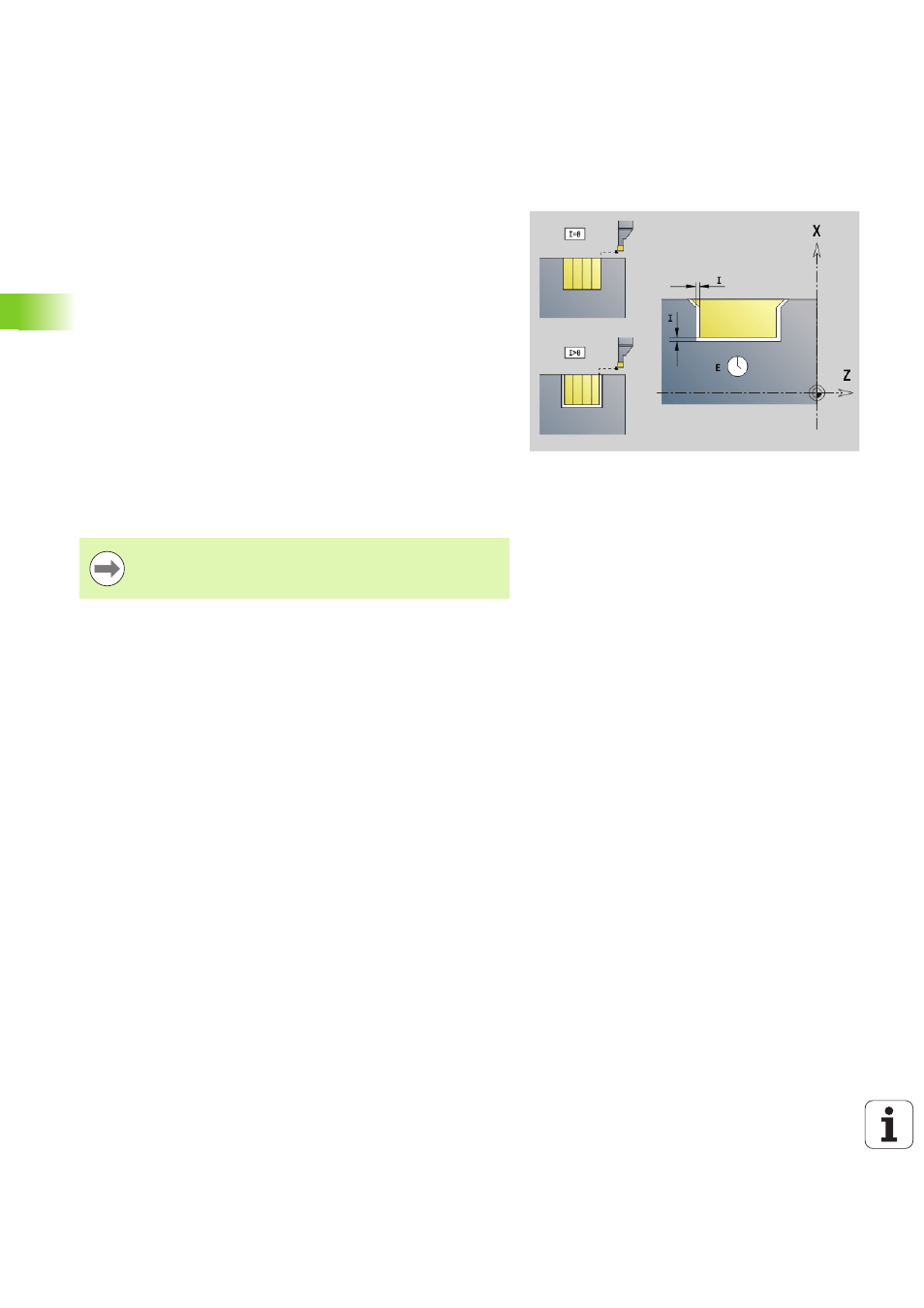

Zyklusablauf
1
Errechnet die Schnittaufteilung.
2 Stellt vom Startpunkt aus für den ersten Schnitt zu.
 Radialeinstich: erst Z-, dann X-Richtung
 Axialeinstich: erst X-, dann Z-Richtung
3 Sticht ein (wie unter „I“ angegeben).
4 Fährt im Eilgang zurück und stellt für den nächsten Schnitt zu.
5 Bei I=0: verweilt die Zeit „E“
6 Wiederholt 3...4, bis der Einstich bearbeitet ist.
7 Bei I>0: schlichtet die Kontur
