HEIDENHAIN MANUALplus 620, CNC PILOT 640 59
2.1
smar
t.T
ur
n
Units
Das Übersichtsformular
Im Übersichtsformular sind die wichtigsten Eingaben der Unit
zusammengefasst. Diese Parameter werden in den anderen
Formularen wiederholt.

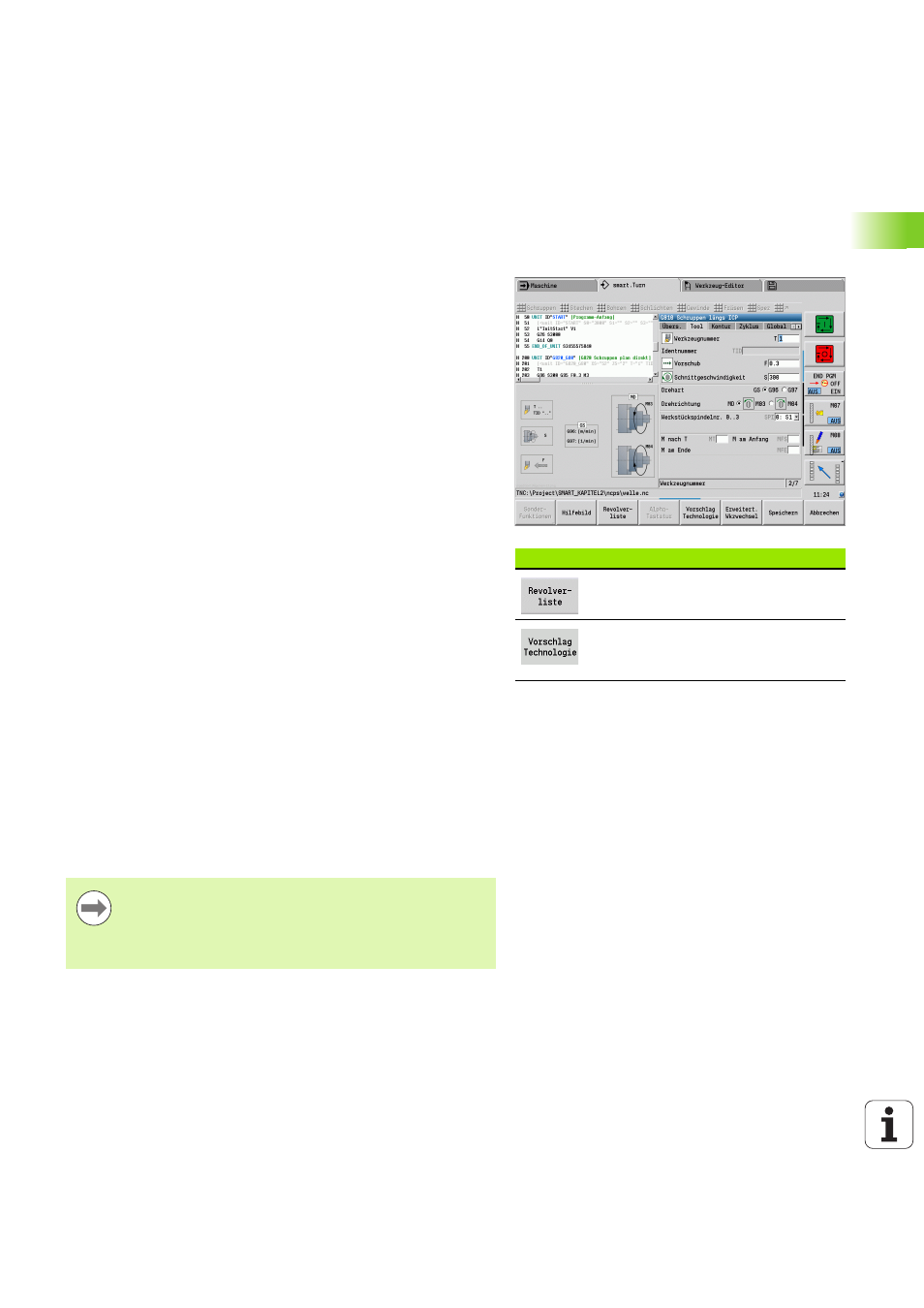

Das Tool-Formular
In diesem Formular programmieren Sie die technologischen
Informationen.
Softkeys im Tool-Formular
Auswahl der Werkzeugnummer
Übernahme von Vorschub,
Schnittgeschwindigkeit und Zustellung
aus der Technologie-Datenbank.
Formular „Tool“
Werkzeug
T
Werkzeugnummer (Revolverplatznummer)
TID Identnummer (Werkzeugname) wird automatisch
eingetragen.
F Vorschub: Umdrehungsvorschub (mm/U) für die
Bearbeitung. Das Werkzeug wird bei jeder
Spindelumdrehung um den programmierten Wert bewegt.
S (konstante) Schnittgeschwindigkeit (m/min) oder konstante
Drehzahl (U/min). Mit Drehart GS umschaltbar.
Spindel
GS
Drehart
 G96: konstante Schnittgeschwindigkeit. Die Drehzahl
ändert sich synchron mit dem Dreh-Durchmesser
 G97: konstante Drehzahl. Drehzahl ist vom Dreh-
Durchmesser unabhängig
MD Drehrichtung
 M03: im Uhrzeigersinn CW
 M04: gegen Uhrzeigersinn CCW
SPI Werkstück-Spindelnummer (0..3). Spindel, in der das
Werkstück eingespannt ist (nur bei Maschinen mit mehreren
Spindeln).
SPT Werkzeug-Spindelnummer (0..3). Spindel des angetriebenen
Werkzeugs.
M-Funktionen
MT
M nach T: M-Funktion, die nach dem Werkzeugaufruf T
ausgeführt wird.
MFS M am Anfang: M-Funktion, die am Anfang des
Bearbeitungsschrittes ausgeführt wird.
MFE M am Ende: M-Funktion, die am Ende des
Bearbeitungsschrittes ausgeführt wird.
Jeder Unit ist für den Zugriff auf die Technologie-
Datenbank eine Bearbeitungsart zugeordnet. In der
folgenden Beschreibung werden die zugeordnete
Bearbeitungsart und die durch den Technologie-Vorschlag
veränderten Unit-Parameter angegeben.
