Freistichkontur G25–Geo
G25 generiert die im folgenden aufgeführten Freistichkonturen. Die
Freistiche sind nur an Konturinnenecken, bei denen das Planelement
parallel zur X-Achse verläuft, möglich. Programmieren Sie G25 nach
dem ersten Element. Die Freistichart legen Sie im Parameter „H“
fest.

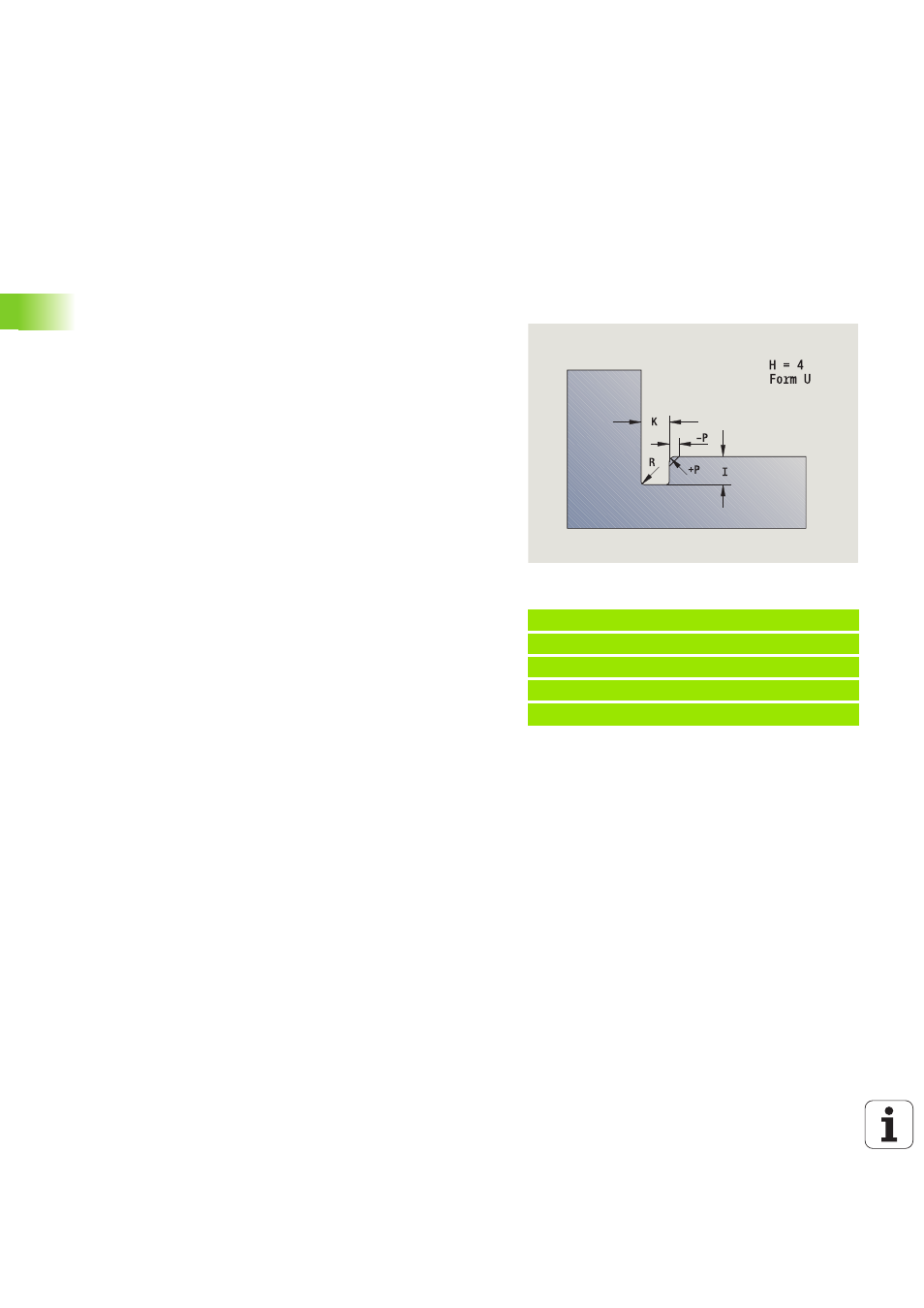

Freistich Form U (H=4)
Beispiel: Aufruf G25-Geo Form U
. . .
N.. G1 Z-15 [Längselement]
N.. G25 H4 I2 K4 R0.4 P-0.5 [Form U]
N.. G1 X20 [Planelement]
. . .
Parameter
H Freistich Form U: H=4
I Freistichtiefe (Radiusmaß)
K Freistichbreite
R Innenradius in beiden Ecken des Einstichs (default: 0)
P Außenradius/Fase (default: 0)
 P>0: Radius der Rundung
 P<0: Breite der Fase
BE, BF, BD, BP und BH (siehe „Bearbeitungsattribute für
Formelemente” auf Seite 199)
FP Element nicht bearbeiten (nur für TURN PLUS erforderlich):
 1: Freistich nicht bearbeiten
