HEIDENHAIN MANUALplus 620, CNC PILOT 640 513
6.3
K
o
nt
ur
en
der
YZ-Ebene

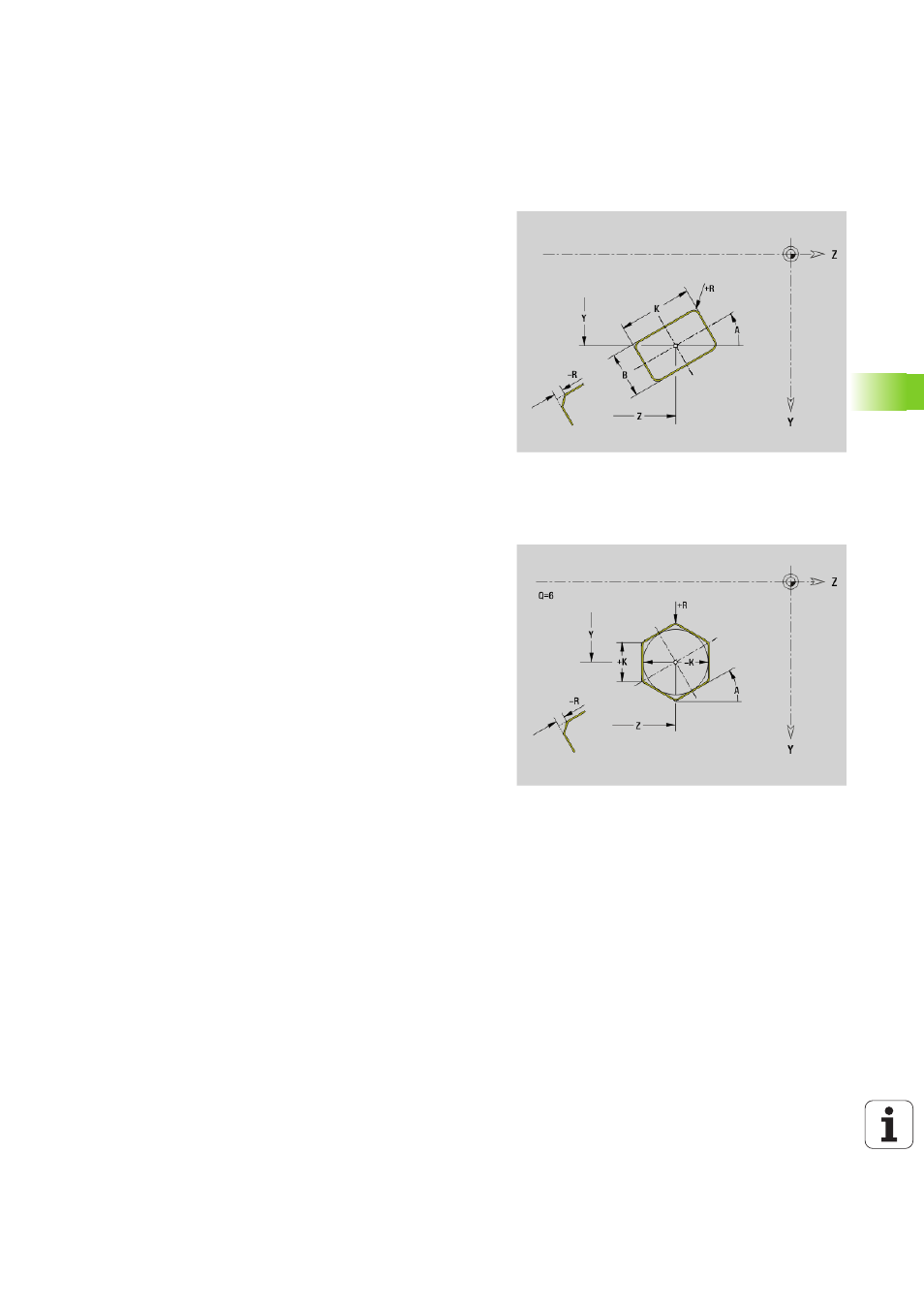

Rechteck YZ-Ebene G385-Geo
G385 definiert ein Rechteck in der YZ-Ebene.
Vieleck YZ-Ebene G387-Geo
G387 definiert ein regelmäßiges Vieleck in der YZ-Ebene.
Parameter
Y Mittelpunkt des Rechtecks
Z Mittelpunkt des Rechtecks
X Bezugsdurchmesser
 keine Eingabe: „X“ aus Abschnittskennung
 „X“ überschreibt „X“ aus Abschnittskennung
A Lagewinkel Bezug: positive Z-Achse; default: 0°)
K Länge des Rechtecks
B Breite des Rechtecks
R Fase/Verrundung (default: 0)
 R>0: Radius der Rundung
 R<0: Breite der Fase
P Tiefe der Tasche (default: „P“ aus G308)
Parameter
Y Mittelpunkt des Vielecks
Z Mittelpunkt des Vielecks
X Bezugsdurchmesser
 keine Eingabe: „X“ aus Abschnittskennung
 „X“ überschreibt „X“ aus Abschnittskennung
Q Anzahl der Ecken (Q >= 3)
A Lagewinkel Bezug: positive Z-Achse; default: 0°)
K Kantenlänge/Schlüsselweite
 K>0: Kantenlänge
 K<0: Schlüsselweite (Innendurchmesser)
R Fase/Verrundung – default: 0
 R>0: Radius der Rundung
 R<0: Breite der Fase
P Tiefe der Tasche (default: „P“ aus G308)
