6.5 Werkzeug positionieren Y-Achse

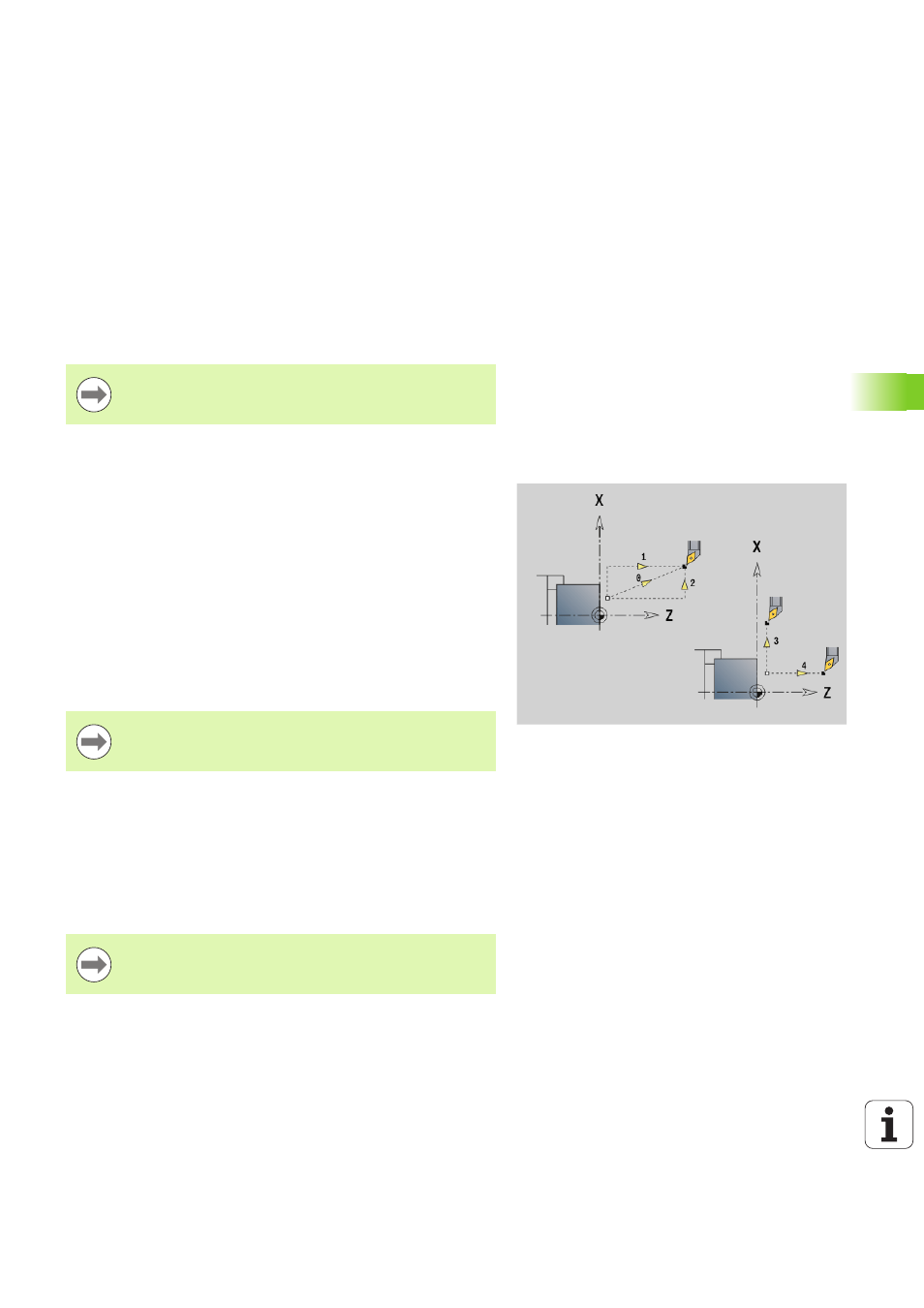

Eilgang G0
G0 verfährt im Eilgang auf kürzestem Weg zum „Zielpunkt X, Y, Z“.
Werkzeugwechselpunkt anfahren G14
G14 verfährt im Eilgang zum Werkzeugwechselpunkt. Die
Koordinaten des Wechselpunktes legen Sie im Einrichtebetrieb fest.
Eilgang in Maschinenkoordinaten G701
G701 verfährt im Eilgang auf kürzestem Weg zum „Zielpunkt X, Y, Z“.
Parameter
X Durchmesser - Zielpunkt
Z Länge – Zielpunkt
Y Länge – Zielpunkt
Programmierung X, Y, Z : absolut, inkremental oder
selbsthaltend
Parameter
Q Reihenfolge (default: 0)
 0: X- und Z-Achse verfahren gleichzeitig (diagonal)
 1: erst X-, dann Z-Richtung
 2: erst Z-, dann X-Richtung
 3: nur X-Richtung, Z bleibt unverändert
 4: nur Z-Richtung, X bleibt unverändert
 5: nur Y-Richtung
 6: X-, Y- und Z-Achse verfahren gleichzeitig (diagonal)
Bei Q=0...4 wird die Y-Achse nicht verfahren.
Parameter
X Endpunkt (Durchmessermaß)
Y Endpunkt
Z Endpunkt
„X, Y, Z“ beziehen sich auf den Maschinen-Nullpunkt
und den Schlittenbezugspunkt.
